การป้องกันการกัดกร่อนของโลหะโดยระบบแคโทดิก
หลักการป้องกันการเกิดสนิมในท่อ ถัง และโครงสร้างโลหะ โดยทำให้โลหะที่ต้องการป้องกันกลายเป็นขั้วแคโทด (Cathode หรือขั้วลบ) ของวงจรไฟฟ้าเคมี ซึ่งช่วยยืดอายุการใช้งานและลดค่าใช้จ่ายในการบำรุงรักษา
1. Cathodic Protection (CP)
Cathodic Protection (CP) เป็นวิธีป้องกันการกัดกร่อนของโลหะ โดยใช้หลักการทางไฟฟ้าเคมี (Electrochemical Protection) หลักการคือ
- ทำให้โลหะที่ต้องการป้องกันเป็น ขั้วแคโทด (Cathode)
- โลหะจะไม่สูญเสียอิเล็กตรอน
- จึงไม่เกิดปฏิกิริยาออกซิเดชันที่ทำให้เกิดสนิม
กล่าวง่าย ๆ คือ ยอมให้โลหะอีกชิ้นหนึ่งสึกกร่อนแทน หรือจ่ายกระแสไฟฟ้าเพื่อป้องกันการเกิดสนิม
2. เปรียบเทียบให้เข้าใจง่าย (Simple Analogy)
เปรียบเสมือน ใส่เสื้อเกราะป้องกันให้กับโลหะ หรือ ให้โลหะอีกชิ้นเสียสละตัวเองแทน เพื่อปกป้องโครงสร้างหลัก
3. ทำไมต้องใช้ระบบ Cathodic Protection
ประโยชน์หลัก ได้แก่
- ป้องกันการกัดกร่อน
- ยืดอายุการใช้งานของอุปกรณ์
- ลดค่าใช้จ่ายในการซ่อมบำรุง
- ลดการรั่วไหลของท่อและถัง
- เพิ่มความปลอดภัยของระบบ
- ลดผลกระทบต่อสิ่งแวดล้อม
4. ใช้กับอุปกรณ์ประเภทใด
ระบบ CP นิยมใช้กับ
- ท่อส่งใต้ดิน (Underground Pipelines)
- ก้นถังเก็บน้ำมันหรือสารเคมี (Storage Tank Bottoms)
- แท่นขุดเจาะนอกชายฝั่ง (Offshore Structures)
- ตัวเรือ (Ship Hulls)
- ท่อส่งที่ฝังดิน (Buried Process Piping)
อุปกรณ์เหล่านี้มักสัมผัสกับดิน น้ำ หรือความชื้น จึงมีโอกาสเกิดการกัดกร่อนสูง
5. ประเภทของระบบ Cathodic Protection

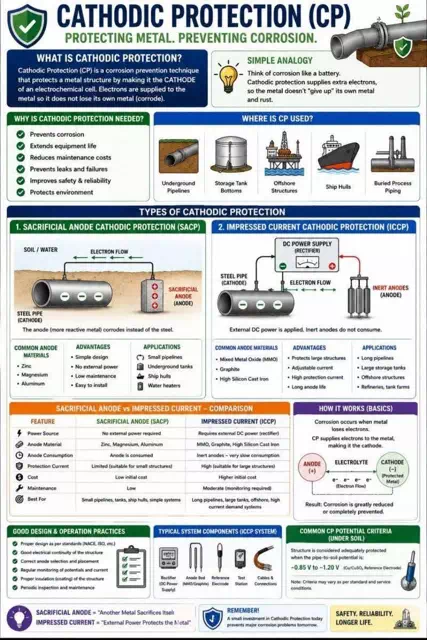

จากรูป CP แบ่งออกเป็น 2 ระบบหลัก
5.1 Sacrificial Anode Cathodic Protection (SACP)
หลักการทำงาน ใช้โลหะที่มีศักย์ไฟฟ้าต่ำกว่า เช่น
- Zinc (สังกะสี)
- Magnesium (แมกนีเซียม)
- Aluminum (อะลูมิเนียม)
มาติดตั้งกับโครงสร้างเหล็ก โลหะเหล่านี้จะ
- สึกกร่อนก่อน
- ปล่อยอิเล็กตรอนไปยังเหล็ก
- ทำให้เหล็กไม่เกิดสนิม
จึงเรียกว่า Sacrificial Anode หรือ แอโนดสละตัว
ข้อดี
- ระบบเรียบง่าย
- ไม่ต้องใช้ไฟฟ้าภายนอก
- ติดตั้งง่าย
- บำรุงรักษาน้อย
ข้อจำกัด
- อายุการใช้งานของแอโนดมีจำกัด
- ต้องเปลี่ยนเมื่อหมดอายุ
เหมาะกับ
- ท่อขนาดเล็ก
- ถังขนาดเล็ก
- ตัวเรือ
- เครื่องทำน้ำอุ่น
- ระบบที่ต้องการกระแสไฟฟ้าไม่มาก
5.2 Impressed Current Cathodic Protection (ICCP)
หลักการทำงาน ใช้
- แหล่งจ่ายไฟ DC (Rectifier)
- แอโนดชนิดไม่สึกกร่อนง่าย (Inert Anodes)
แหล่งจ่ายไฟจะส่งกระแสไฟฟ้าไปยังแอโนด แล้วกระแสจะไหลเข้าสู่โครงสร้างที่ต้องการป้องกัน ทำให้โครงสร้างอยู่ในสภาวะแคโทดและไม่เกิดการกัดกร่อน
ข้อดี
- ให้กระแสไฟได้มาก
- ปรับระดับกระแสได้
- เหมาะกับโครงสร้างขนาดใหญ่
- อายุการใช้งานยาวนาน
ข้อจำกัด
- ต้องใช้ไฟฟ้าตลอดเวลา
- ระบบซับซ้อนกว่า
- ค่าใช้จ่ายเริ่มต้นสูงกว่า
เหมาะกับ
- ท่อส่งน้ำมันและก๊าซระยะไกล
- ถังเก็บน้ำมันขนาดใหญ่
- โรงกลั่นน้ำมัน
- โรงงานปิโตรเคมี
- โครงสร้างนอกชายฝั่ง
6. เปรียบเทียบ SACP และ ICCP
| หัวข้อ | SACP | ICCP |
| แหล่งพลังงาน | ไม่ใช้ไฟฟ้า | ใช้ไฟ DC |
| แอโนด | สึกกร่อนและต้องเปลี่ยน | สึกกร่อนน้อย อายุยาว |
| การติดตั้ง | ง่าย | ซับซ้อนกว่า |
| ค่าใช้จ่ายเริ่มต้น | ต่ำ | สูง |
| การบำรุงรักษา | น้อย | ปานกลาง |
| เหมาะกับ | โครงสร้างขนาดเล็ก | โครงสร้างขนาดใหญ่ |
7. การกัดกร่อนเกิดขึ้นได้อย่างไร?
ภาพอธิบายหลักการทางไฟฟ้าเคมี เมื่อโลหะสัมผัสกับดินหรือน้ำ
- บริเวณหนึ่งกลายเป็น แอโนด (Anode) ซึ่งเกิดการสูญเสียอิเล็กตรอนและเกิดสนิม
- อิเล็กตรอนไหลผ่านเนื้อโลหะไปยัง แคโทด (Cathode)
- กระแสไอออนไหลผ่านดินหรือน้ำ (Electrolyte)
ระบบ CP จะเปลี่ยนให้โครงสร้างทั้งหมดทำหน้าที่เป็น Cathode จึงช่วยลดหรือหยุดการกัดกร่อน
8. แนวทางการออกแบบที่ดี
การติดตั้งระบบ CP ควร
- เลือกชนิดของระบบให้เหมาะสม
- คำนวณกระแสที่ต้องใช้ให้ถูกต้อง
- เลือกตำแหน่งติดตั้งแอโนดอย่างเหมาะสม
- ตรวจสอบค่าศักย์ไฟฟ้า (Potential) เป็นระยะ
- บำรุงรักษาและตรวจสอบระบบอย่างสม่ำเสมอ
9. อุปกรณ์หลักของระบบ ICCP
ระบบ ICCP ประกอบด้วย
- Rectifier (เครื่องจ่ายไฟ DC)
- แอโนด (Anode Bed)
- สายไฟ (Cable)
- โครงสร้างโลหะที่ต้องการป้องกัน
- จุดทดสอบ (Test Station)
10. เกณฑ์การป้องกันที่ยอมรับได้
โดยทั่วไป โครงสร้างถือว่าได้รับการป้องกันเมื่อ ศักย์ไฟฟ้าอยู่ที่ประมาณ-0.85 V ถึง-1.20 V (อ้างอิงกับ Copper/Copper Sulfate Reference Electrode) ค่าที่เหมาะสมอาจแตกต่างกันตามมาตรฐาน วัสดุ และสภาพแวดล้อม
“Sacrificial Anode ยอมสึกกร่อนแทนเพื่อปกป้องโลหะหลัก” และการลงทุนในระบบCathodic Protection ช่วยลดค่าใช้จ่ายในการซ่อมแซมจากการกัดกร่อนได้อย่างมากในระยะยาว Cathodic Protection เป็นเทคนิคสำคัญในการป้องกันการกัดกร่อนของโครงสร้างโลหะ โดยเฉพาะท่อใต้ดิน ถังเก็บน้ำมัน เรือ และแท่นขุดเจาะ ระบบแบ่งออกเป็น Sacrificial Anode Cathodic Protection (SACP) ที่ใช้แอโนดสละตัวโดยไม่ต้องใช้ไฟฟ้าภายนอก และ Impressed Current Cathodic Protection (ICCP) ที่ใช้แหล่งจ่ายไฟกระแสตรงร่วมกับแอโนดชนิดเฉื่อย ทั้งสองระบบมีจุดเด่นต่างกัน การเลือกใช้งานขึ้นอยู่กับขนาดของโครงสร้าง สภาพแวดล้อม และงบประมาณ หากออกแบบและบำรุงรักษาอย่างเหมาะสม จะช่วยยืดอายุการใช้งานของอุปกรณ์ ลดการรั่วไหล เพิ่มความปลอดภัย และลดต้นทุนการซ่อมบำรุงในระยะยาวได้อย่างมีประสิทธิภาพ
