Article Condenser Principle

เครื่องควบแน่นไอน้ำของกังหันไอน้ำ

CONDENSER – Steam condenser – Surface condenser – Turbine condenser

เครื่องควบแน่น (Condenser) เป็น เครื่องแลกเปลี่ยนความร้อน (Heat Exchanger) ที่ทำหน้าที่เปลี่ยน ไอน้ำ (Steam) ที่ออกจากกังหันไอน้ำ (Steam Turbine) ให้กลับเป็น น้ำ (Condensate) โดยใช้น้ำหล่อเย็นเป็นตัวดูดซับความร้อน

เครื่องควบแน่น ทำหน้าที่ควบแน่นไอน้ำที่ระบายออกจากกังหันไอน้ำให้กลายเป็นน้ำ พร้อมทั้งรักษาสภาวะสุญญากาศ (Vacuum) ภายในเครื่องควบแน่น โดยการระบายความร้อนด้วยน้ำหล่อเย็น

การทำเช่นนี้ช่วยให้

• เพิ่มประสิทธิภาพของวงจรความร้อน (Thermal Efficiency)
• ทำให้สามารถนำน้ำควบแน่นกลับไปใช้ในระบบได้อีกครั้ง

การควบแน่นนี้ช่วยให้ระบบสามารถนำน้ำกลับไปใช้ในหม้อไอน้ำ (Boiler) ได้อีกครั้ง ทำให้เกิดการหมุนเวียนของน้ำในระบบ (Steam Cycle) และช่วยเพิ่มประสิทธิภาพของโรงไฟฟ้า

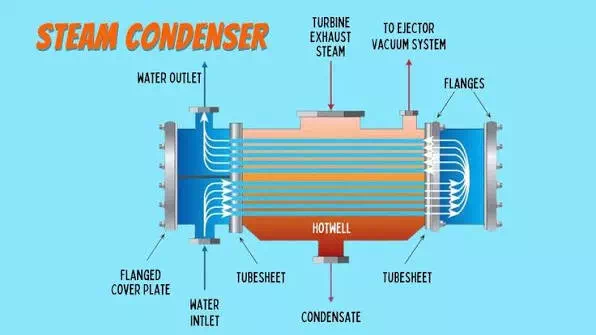

ส่วนประกอบสำคัญ

• Exhaust Steam from Turbine
  • ไอน้ำที่ออกจากกังหัน
• Condenser Shell
  • เปลือกเครื่องควบแน่น
• Cooling Water In (Low Temperature)
  • น้ำหล่อเย็นเข้า (อุณหภูมิต่ำ)
• Cooling Water Out (Higher Temperature)
  • น้ำหล่อเย็นออก (อุณหภูมิสูงขึ้น)
• Waterbox (Tube Inlet)
  • ห้องรับน้ำด้านทางเข้า
• Waterbox (Tube Sheet)
  • ห้องรับน้ำด้านทางออก
• Condensate (Hotwell) to Condensate Extraction Pump
  • น้ำควบแน่นใน Hotwell ส่งไปยังปั๊มดูดน้ำควบแน่น
• Air Ejector / Vacuum System
  • ระบบไล่อากาศหรือระบบสร้างสุญญากาศ

        Non-Condensable Gas Outlet

                  ช่องระบาย

• อากาศ
• ก๊าซที่ไม่สามารถควบแน่นได้

ก๊าซเหล่านี้ต้องถูกดูดออกด้วย Vacuum Pump หรือ Air Ejector เพื่อรักษาสุญญากาศภายใน Condenser

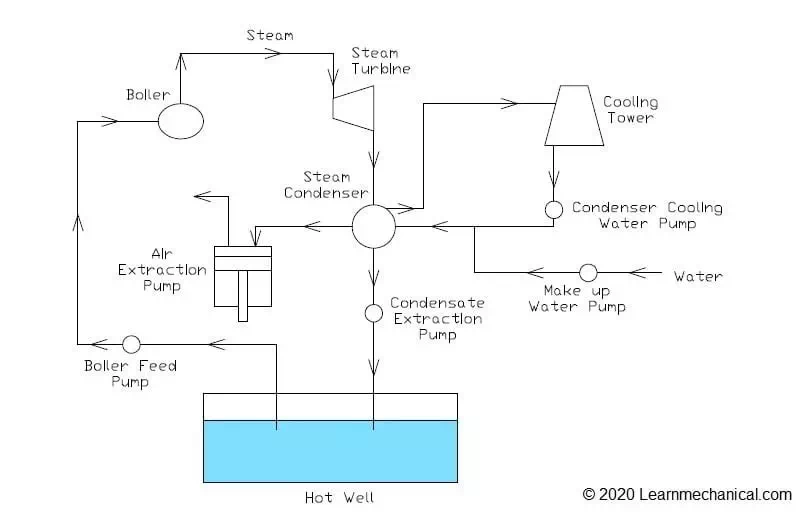

การทำงานของ Condenser

ขั้นตอนที่ 1 : ไอน้ำเข้าสู่ Condenser

ไอน้ำแรงดันต่ำที่ออกจากกังหันไอน้ำจะไหลเข้าสู่ตัว Condenser ไอน้ำนี้ยังคงมีพลังงานความร้อนจำนวนมาก

ขั้นตอนที่ 2 : น้ำหล่อเย็นไหลผ่านท่อ

น้ำหล่อเย็น (Cooling Water)จะไหลอยู่ ภายในท่อ (Tube Side) ส่วนไอน้ำจะอยู่ ภายนอกท่อ (Shell Side) ทั้งสองของไหลไม่สัมผัสกันโดยตรง แต่แลกเปลี่ยนความร้อนผ่านผนังท่อ

ขั้นตอนที่ 3 : ไอน้ำสูญเสียความร้อน

เมื่อไอน้ำสัมผัสกับผิวท่อที่มีอุณหภูมิต่ำกว่า ความร้อนจะถูกถ่ายเทไปยังน้ำหล่อเย็น อุณหภูมิของไอน้ำลดลงอย่างรวดเร็ว

ขั้นตอนที่ 4 : ไอน้ำกลายเป็นน้ำ

เมื่ออุณหภูมิลดต่ำกว่าจุดอิ่มตัว ไอน้ำจะควบแน่นเป็นน้ำ เรียกว่า Condensate

ขั้นตอนที่ 5 : ส่งน้ำกลับ Boiler

น้ำที่ควบแน่นจะสะสมอยู่บริเวณ Hot Well ก่อนถูกปั๊มกลับไปยัง Boiler Feed Pump
และหม้อไอน้ำเพื่อเริ่มวงจรใหม่

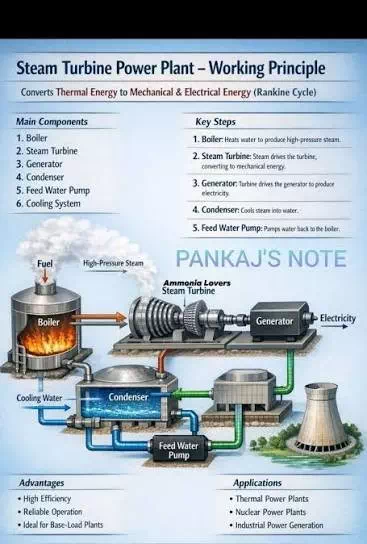

การใช้งาน (Uses & Applications)

Condenser ใช้ในอุตสาหกรรมต่าง ๆ เช่น

• โรงไฟฟ้าพลังความร้อน (Thermal Power Plants)
• โรงไฟฟ้านิวเคลียร์ (Nuclear Power Plants)
• โรงงานอุตสาหกรรมที่ใช้ไอน้ำ
• ระบบขับเคลื่อนเรือ (Marine Propulsion)
• โรงงานน้ำมันและก๊าซ (Oil & Gas)
• โรงงานน้ำตาลและอุตสาหกรรมกระบวนการผลิต

ทุกระบบที่ใช้กังหันไอน้ำมักต้องมี Condenser

บทบาทที่สำคัญของ Condenser

1 รักษาสุญญากาศ (Vacuum)
ช่วยให้กังหันไอน้ำทำงานได้อย่างมีประสิทธิภาพ
2. เพิ่มประสิทธิภาพของโรงไฟฟ้า
การลดแรงดันที่ปลายกังหันทำให้สามารถดึงพลังงานจากไอน้ำได้มากขึ้น ส่งผลให้ประสิทธิภาพของวงจรไอน้ำสูงขึ้น
3. นำน้ำกลับมาใช้ใหม่
น้ำที่ควบแน่น (Condensate) จะถูกส่งกลับเข้าสู่หม้อไอน้ำ ช่วยลดการใช้น้ำใหม่และประหยัดพลังงานในการผลิตไอน้ำ
4. ลดความดันย้อนกลับ (Back Pressure)
การควบแน่นไอน้ำทำให้แรงดันที่ทางออกของกังหันลดลง ส่งผลให้กังหันทำงานได้ดีขึ้น
5. น้ำหล่อเย็น
ระบบสามารถใช้น้ำหล่อเย็นจากแม่น้ำ ทะเล หรือหอหล่อเย็น (Cooling Tower) ได้ ขึ้นอยู่กับการออกแบบของโรงงาน

ค่าการใช้งานที่ควรเฝ้าติดตาม

1. สุญญากาศ (Vacuum)
   ค่าปกติประมาณ 0.03–0.08 bar (Absolute) ขึ้นอยู่กับการออกแบบและภาระการเดินเครื่อง
2. อุณหภูมิน้ำควบแน่น (Condensate Temperature)
   โดยทั่วไป 30–50°C ขึ้นอยู่กับโหลดและอุณหภูมิน้ำหล่อเย็น
3. อุณหภูมิน้ำหล่อเย็นขาออก
   โดยทั่วไปสูงกว่าน้ำขาเข้า ประมาณ 5–15°C
4. การรั่วของอากาศ (Air In leakage)
   ควรมีค่าน้อยที่สุดเท่าที่เป็นไปได้ เพราะอากาศที่รั่วเข้าไปจะลดประสิทธิภาพของสุญญากาศ
5. ระดับน้ำใน Hotwell
   รักษาระดับให้อยู่ในช่วงปกติ เพื่อให้ระบบทำงานได้อย่างต่อเนื่อง

สุญญากาศที่ดี = ประสิทธิภาพกังหันสูงขึ้น ใช้อัตราความร้อน (Heat Rate) ต่ำลง และกำลังผลิตสูงขึ้น

การป้องกันอุปกรณ์สำหรับผู้ปฏิบัติงาน

การป้องกัน	วัตถุประสงค์	สิ่งที่ผู้ปฏิบัติงานต้องทำ
1. เตือนสุญญากาศต่ำ / ทริปสุญญากาศต่ำ (Low Vacuum Alarm / Trip)	ป้องกันความดันย้อนกลับสูงและลดประสิทธิภาพ	• ตรวจสอบอุณหภูมิน้ำหล่อเย็นและการไหล • ตรวจหารอยรั่วของอากาศ • ตรวจสอบระบบ Air Ejector / Vacuum
2. เตือนอุณหภูมิน้ำควบแน่นสูง (High Condensate Temperature Alarm)	แสดงว่าการถ่ายเทความร้อนหรือระบบน้ำหล่อเย็นมีปัญหา	• ตรวจสอบอุณหภูมิน้ำหล่อเย็น • ทำความสะอาดเมื่อจำเป็น • ตรวจสอบการอุดตัน
3. เตือน/ทริป การไหลของน้ำหล่อเย็นต่ำ (Low Cooling Water Flow Alarm / Trip)	ป้องกันความร้อนสูงเกินและการสูญเสียสุญญากาศ	• ตรวจสอบปั๊มน้ำหมุนเวียน • ตรวจสอบวาล์ว • ตรวจสอบระบบ
4. เตือนระดับน้ำใน Hotwell สูง (High Hotwell Level Alarm)	ป้องกันน้ำย้อนกลับเข้าสู่กังหัน	• ตรวจสอบปั๊มน้ำควบแน่น • ตรวจสอบระดับ • ตรวจสอบท่อ
5. เตือนอากาศรั่ว (Air In-Leakage Alarm)	การรั่วของอากาศลดระดับสุญญากาศและประสิทธิภาพ	• ตรวจหารอยรั่ว • ตรวจสอบหน้าแปลน วาล์ว และจุดต่อ • ตรวจสอบระบบสุญญากาศ
6. เตือนระบบทำความสะอาดท่อ (Tube Cleaning System Failure Alarm, ATCS)	ทำให้เครื่องควบแน่นสะอาด	• ตรวจสอบหัวฉีด/ระบบทำความสะอาด • ตรวจสอบรอบการทำความสะอาด

แนวปฏิบัติที่ดีที่สุดสำหรับผู้ปฏิบัติงาน

• รักษาระดับสุญญากาศให้เหมาะสมตลอดเวลา
• ตรวจสอบอัตราการไหลและอุณหภูมิน้ำหล่อเย็นให้เหมาะสม
• ตรวจติดตามระดับน้ำใน Hotwell อย่างสม่ำเสมอ
• ตรวจสอบการรั่วของอากาศเป็นประจำ
• ทำความสะอาดท่อเครื่องควบแน่นตามแผน (ออนไลน์หรือออฟไลน์)
• ตอบสนองต่อสัญญาณเตือนอย่างรวดเร็ว
• บันทึกค่าการทำงานและการดำเนินการทั้งหมดไว้ในสมุดบันทึก

สุญญากาศสูง ความดันย้อนกลับต่ำ หรืออุณหภูมิน้ำควบแน่นต่ำ สามารถช่วยเพิ่มกำลังผลิตของกังหัน ลดอัตราการใช้เชื้อเพลิง (Heat Rate) และยืดอายุการใช้งานของอุปกรณ์

Condenser เป็นอุปกรณ์แลกเปลี่ยนความร้อนที่มีบทบาทสำคัญในระบบผลิตไอน้ำและโรงไฟฟ้า โดยทำหน้าที่ ควบแน่นไอน้ำที่ออกจากกังหันให้กลับเป็นน้ำ (Condensate) ผ่านการถ่ายเทความร้อนไปยังน้ำหล่อเย็น น้ำที่ควบแน่นจะถูกเก็บใน Hot Well แล้วสูบกลับไปยังหม้อไอน้ำเพื่อเริ่มกระบวนการใหม่ ขณะเดียวกัน ระบบกำจัดอากาศจะช่วยรักษาสภาวะสุญญากาศภายใน Condenser ซึ่งช่วยลดแรงดันย้อนกลับของกังหันและเพิ่มประสิทธิภาพของวงจรการผลิตไฟฟ้าโดยรวม ทำให้ Condenser เป็นอุปกรณ์ที่ขาดไม่ได้ในโรงไฟฟ้าและอุตสาหกรรมที่ใช้ระบบไอน้ำ.
