การยุบตัวจากสุญญากาศในระบบท่อถัง

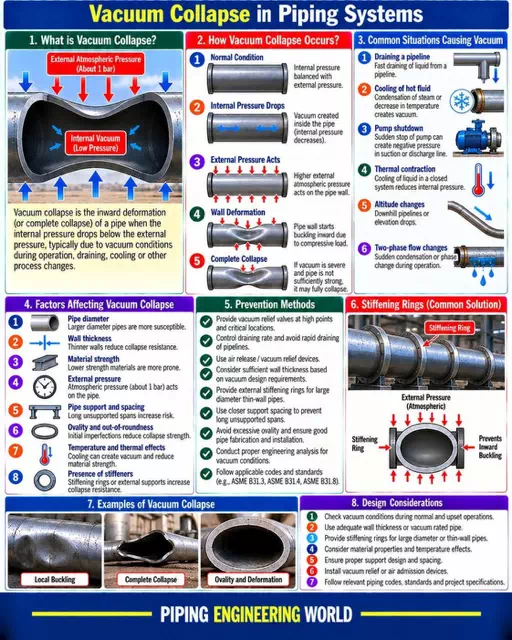

การยุบตัวจากสุญญากาศในระบบท่อ หรือถัง (Vacuum Collapse หรือ Piping หรือ Tank Implosion) คือ ปรากฏการณ์ที่ท่อ หรือถัง เกิดการบี้แบน ยุบตัว หรือพังทลายลงสู่ภายใน เนื่องจากความดันภายในท่อต่ำ หรือถังต่ำกว่าความดันบรรยากาศภายนอกอย่างมาก (เกิดแรงดันลบหรือสุญญากาศ) จนโครงสร้างของท่อไม่สามารถรับแรงกดจากภายนอกได้ ปัญหานี้มักเกิดขึ้นอย่างรวดเร็วและสร้างความเสียหายรุนแรงต่อระบบวิศวกรรม
1. สาเหตุหลักของการเกิดสุญญากาศในระบบท่อ
- การระบายของเหลวออกจากท่อ หรือถังอย่างรวดเร็ว (Draining): เมื่อมีการปล่อยของเหลวออกจากท่อด้านล่างอย่างรวดเร็ว โดยไม่มีการเปิดวาล์วให้อากาศภายนอกเข้าไปแทนที่ปริมาตรที่หายไป จะทำให้เกิดพื้นที่สุญญากาศขึ้นภายในท่อ หรือถัง
- การหยุดทำงานของปั๊มน้ำอย่างกะทันหัน (Pump Trip): เมื่อปั๊มหยุดทำงาน โมเมนตัมของน้ำที่กำลังไหลไปข้างหน้าจะดึงให้เกิดช่องว่างหรือฟองอากาศสุญญากาศขนาดใหญ่ (Column Separation) ในบริเวณที่น้ำไหลผ่านไปแล้ว
- การควบแน่นของไอน้ำอย่างรวดเร็ว (Steam Condensation): ในท่อขนส่งไอน้ำหรือท่อที่ใช้ไอน้ำทำความสะอาด หากเกิดการเย็นตัวลงอย่างรวดเร็ว (เช่น โดนฝนตกใส่) ไอน้ำจะควบแน่นกลายเป็นหยดน้ำ ซึ่งมีปริมาตรลดลงกว่าเดิมเป็นพันเท่า ทำให้เกิดสุญญากาศในเสี้ยววินาที
- ระบบท่อส่งน้ำลงทางลาดชัน (Downhill Pipeline): การส่งน้ำลงจากที่สูงหรือลงเขา แรงโน้มถ่วงจะดึงน้ำให้ไหลลงอย่างรวดเร็ว หากอัตราการไหลออกมากกว่าการเติมน้ำหรืออากาศ จะเกิดแรงดูดและสุญญากาศตรงจุดสูงสุดของแนวท่อ
- การอุดตันของท่อระบายอากาศ (Blocked Vent): หากระบบท่อ มีการเชื่อมต่อกับถังหรืออุปกรณ์ที่มีการดูดหรือปั๊มออก แต่ท่อระบายอากาศ (Vent) เกิดการอุดตันหรือปิดอยู่ ความดันภายในจะลดลงต่ำกว่าระดับที่โครงสร้างจะรับได้
สรุปสาเหตุของท่อ หรือถังยุบ
- สภาวะปกติ: ความดันภายต้องสมดุลกับภายนอก
- ความดันภายในลดลง: เกิดสุญญากาศในท่อ หรือถัง
- ความดันภายนอกกระทำ: ความดันบรรยากาศที่สูงกว่ากดที่ผนังท่อ หรือถัง
- ผนังเสียรูป: ผนังท่อเริ่มโก่งเข้าด้านในจากแรงอัด
- ยุบตัวสมบูรณ์: ถ้าสุญญากาศรุนแรง และท่อ หรือถังแข็งแรงไม่พอ ท่ออาจยุบทั้งหมด
สถานการณ์ที่ทำให้เกิดสุญญากาศ
- การระบายของเหลวออกจากท่อ หรือถถัง (ระบายเร็วเกินไป)
- การทำให้ของไหลร้อนเย็นลง (ไอน้ำควบแน่นหรืออุณหภูมิลดทำให้เกิดสุญญากาศ)
- ปั๊มหยุดกะทันหัน (อาจเกิดความดันลบในท่อดูดหรือท่อจ่าย)
- การหดตัวจากความร้อน (ของเหลวในระบบปิดเย็นลง ความดันภายในลดลง)
- ความแตกต่างของระดับความสูง (ท่อลาดลง หรือระดับสูงลดลง)
- การเปลี่ยนแปลงการไหลสองเฟส (ควบแน่นหรือเปลี่ยนเฟสอย่างฉับพลัน)
ปัจจัยที่มีผลต่อของท่อ หรือถังยุบ (Vacuum Collapse)
- เส้นผ่านศูนย์กลางท่อ: ท่อ หรือถังขนาดใหญ่เสี่ยงกว่า
- ความหนาผนัง: ผนังบางทนการยุบตัวได้น้อยลง
- ความแข็งแรงวัสดุ: วัสดุที่แข็งแรงน้อยเสี่ยงกว่า
- ความดันภายนอก: ความดันบรรยากาศ (ประมาณ 1 bar) กระทำต่อท่อ
- ระยะและการรองรับท่อ: ช่วงที่ไม่มีที่รองรับยาวเพิ่มความเสี่ยง
- ความเบี้ยว/ไม่กลมของท่อ (Ovality): ความไม่สมบูรณ์เริ่มต้นลดความแข็งแรงต่อการยุบตัว
- อุณหภูมิและผลทางความร้อน: การเย็นลงทำให้เกิดสุญญากาศและลดความแข็งแรงวัสดุ
- การมีตัวเสริมแรง (Stiffener): ห่วงเสริมหรือที่รองรับภายนอกเพิ่มความต้านทานการยุบตัว
ตัวอย่างความเสียหายจากการเกิดสุญญากาศ
- Local Buckling (โก่งเฉพาะที่)
- Complete Collapse (ยุบสมบูรณ์)
- Ovality and Deformation (เบี้ยวและเสียรูป)
ข้อพิจารณาในการออกแบบเพื่อป้องกัน
- ตรวจสอบสภาวะสุญญากาศในการเดินปกติและกรณีผิดปกติ
- ใช้ความหนาผนังที่เพียงพอหรือท่อที่รับสุญญากาศได้
- ติดห่วงเสริมสำหรับท่อ หรือถังขนาดใหญ่หรือผนังบาง
- พิจารณาสมบัติวัสดุและผลของอุณหภูมิ
- ออกแบบที่รองรับและระยะที่รองรับให้เหมาะสม
- ติดตั้งอุปกรณ์ระบายสุญญากาศหรือรับอากาศเข้า
- ปฏิบัติตามรหัสท่อ มาตรฐาน และข้อกำหนดโครงการที่เกี่ยวข้อง
2. วิธีการป้องกันและแก้ไข
- ติดตั้ง Vacuum Relief Valve ที่จุดสูงและตำแหน่งสำคัญ
- ควบคุมอัตราการระบายและหลีกเลี่ยงการระบายเร็ว
- ใช้อุปกรณ์ระบายอากาศ/ระบายสุญญากาศ (Air Release / Vacuum Relief)
- พิจารณาความหนาผนังให้เพียงพอตามข้อกำหนดสุญญากาศ
- ใช้ห่วงเสริมภายนอกสำหรับท่อ หรือถังขนาดใหญ่ และผนังบาง
- ใช้ระยะที่รองรับถี่ขึ้นเพื่อป้องกันช่วงที่ไม่มีที่รองรับยาว
- หลีกเลี่ยงความเบี้ยวมากเกินไปและควบคุมการประกอบท่อให้ดี
- วิเคราะห์ทางวิศวกรรมที่เหมาะสมสำหรับสภาวะสุญญากาศ
- ปฏิบัติตามรหัสและมาตรฐานที่เกี่ยวข้อง (เช่น ASME B31.3, B31.4, B31.8)
| วิธีการป้องกัน | รายละเอียดและหลักการทำงาน |
| การติดตั้ง Air Vent Valve / Vacuum Breaker | เป็นวิธีที่สำคัญที่สุด โดยวาล์วจะทำหน้าที่เปิดรับอากาศภายนอกเข้าสู่ท่อโดยอัตโนมัติทันทีที่ความดันภายในเริ่มติดลบ (เกิดสุญญากาศ) เพื่อรักษาสมดุลความดัน |
| การเลือกวัสดุและขนาดท่อที่เหมาะสม | ออกแบบความหนาของผนังท่อ (Wall Thickness) และเลือกใช้วัสดุที่มีความแข็งแรง (Rigidity) สูงพอที่จะต้านทานแรงกดภายนอก (External Pressure) ตามมาตรฐานวิศวกรรม |
| การติดตั้งอุปกรณ์ควบคุมแรงดัน | เช่น การใช้ Ejector หรือระบบควบคุมความดันอัตโนมัติ เพื่อรักษาเสถียรภาพภายในระบบการผลิต |
| การบำรุงรักษาและการตรวจสอบ (Maintenance) | ดำเนินการตรวจสอบท่อด้วยสายตา (Visual Inspection) เพื่อหาจุดสึกหรอ รอยแตก หรือการบิดเบี้ยว รวมถึงทดสอบแรงดันและชะล้างเศษสิ่งอุดตันเป็นประจำ |
3. ตำแหน่งที่ต้องระวังและควรติดตั้งวาล์วป้องกัน
เพื่อให้ระบบป้องกันทำงานได้มีประสิทธิภาพสูงสุด ควรติดตั้งอุปกรณ์เติมอากาศ (Air Vent / Vacuum Breaker) ที่ตำแหน่งเหล่านี้:
- จุดสูงสุดของระบบท่อ (System High Points): เนื่องจากอากาศมีความหนาแน่นน้อยกว่าของเหลวและจะลอยขึ้นที่สูงเสมอ
- บริเวณที่มีการเปลี่ยนระดับท่อ: เช่น จุดที่ท่อข้ามคลอง ข้ามถนน หรือจุดหักมุมที่มีความชัน
- ด้านหลังปั๊มน้ำหรือวาล์วเปิด-ปิดหลัก: เพื่อป้องกันแรงดูดสุญญากาศเฉียบพลันในจังหวะที่ปั๊มหยุดทำงานหรือวาล์วปิดตัว
4. Stiffening Rings (วิธีแก้ที่พบบ่อย)
- ห่วงเสริมรอบท่อช่วยป้องกันการโก่งเข้าด้านใน (Prevents Inward Buckling) ภายใต้ความดันบรรยากาศภายนอก
การตรวจสอบและประเมินระบบท่อเพื่อป้องกันการยุบตัวจากสุญญากาศ สามารถแบ่งออกได้เป็น 2 ส่วนหลัก คือ การตรวจสอบความพร้อมของอุปกรณ์ป้องกัน และการตรวจสอบความสมบูรณ์ของตัวท่อเอง โดยมีขั้นตอนที่ต้องปฏิบัติอย่างสม่ำเสมอดังนี้
1. การตรวจสอบวาล์วระบาย/เติมอากาศ (Air Vent & Vacuum Breaker Valves) เนื่องจากวาล์วเหล่านี้เป็นปราการด่านสำคัญที่สุดในการป้องกันสุญญากาศ การตรวจสอบจึงต้องเน้นให้มั่นใจว่าจะทำงานได้ “ทันที” เมื่อเกิดเหตุ
- ตรวจสอบกลไกการเคลื่อนที่ (Mechanical Freedom): ทดลองขยับกลไกภายใน เช่น ลูกลอย (Float) หรือแผ่นจานวาล์ว (Disc) ว่าเคลื่อนที่ได้อย่างอิสระ ไม่ติดขัดจากสนิมหรือคราบตะกรัน
- ทำความสะอาดตะแกรงช่องเปิด (Screen & Vent Inspection): ตรวจเช็กช่องเปิดรับอากาศภายนอก ต้องไม่มีเศษฝุ่น ใบไม้ ใยแมงมุม หรือรังแมลงมาอุดตัน ซึ่งจะขัดขวางทำให้อากาศเข้าไปในท่อไม่ทัน
- ตรวจเช็กการรั่วซึม (Leakage Check): ในสภาวะการทำงานปกติ วาล์วป้องกันสุญญากาศต้องปิดสนิทและไม่มีของเหลวหรือไอน้ำรั่วซึมออกมา
- ทดสอบฟังก์ชันการทำงาน (Functional Test): หากเป็นไปได้ ให้ทำการจำลองสภาวะแรงดันลบในระบบจำลอง หรือกดทดสอบตามรอบการบำรุงรักษาประจำปีเพื่อดูการเปิด-ปิดของวาล์ว
2. การตรวจสอบโครงสร้างและสภาพของท่อ (Pipeline Integrity Inspection)
เป็นการตรวจหาจุดบกพร่องที่อาจทำให้ท่ออ่อนแอลง จนทนต่อแรงกดภายนอก (External Pressure) ได้น้อยลง
- การตรวจวัดความหนาของผนังท่อ (Ultrasonic Thickness Testing – UT): ใช้คลื่นเสียงความถี่สูงวัดความหนาของท่อเหล็กหรือโลหะ เพื่อตรวจสอบว่ามีบริเวณใดที่ผนังท่อบางลงจากการกัดกร่อนภายใน (Internal Corrosion) หรือไม่ เพราะท่อที่บางลงจะยุบตัวได้ง่ายขึ้นมาก
- การตรวจสอบด้วยสายตา (Visual Inspection – VI): เดินตรวจเช็กแนวท่อเพื่อหาร่องรอยการบิดเบี้ยว รอยบุบ หรือการเปลี่ยนรูปทรง (Deformation) ซึ่งเป็นสัญญาณเตือนว่าท่อเริ่มรับแรงไม่ไหว
- การตรวจหารอยแตกร้าว (Crack Detection): ใช้การทดสอบด้วยน้ำยาแทรกซึม (Dye Penetrant Testing – PT) หรืออนุภาคแม่เหล็ก (Magnetic Particle Testing – MT) บริเวณรอยเชื่อมหรือข้อต่อ เพื่อป้องกันไม่ให้โครงสร้างปริแตกเมื่อเกิดแรงเค้น (Stress)
- การตรวจเช็กจุดรองรับท่อ (Supports & Hangers): ตรวจสอบว่าฐานรองรับท่อยังอยู่ในสภาพแข็งแรง ไม่ทรุดตัว เพราะการทรุดตัวจะเพิ่มแรงกดทับทางกล (Mechanical Stress) ทำให้ท่อเสียรูปทรงและยุบตัวง่ายขึ้นเมื่อเจอสุญญากาศ
ตารางสรุปความถี่ในการตรวจสอบที่แนะนำ
| รายการตรวจสอบ | ความถี่ที่แนะนำ | วัตถุประสงค์ |
| ตรวจด้วยสายตา (Visual Check) | ทุกสัปดาห์ / ทุกเดือน | หาจุดรั่วซึม รอยบุบ หรือสิ่งอุดตันภายนอกวาล์ว |
| ทดสอบการทำงานของวาล์ว | ทุก 3 – 6 เดือน | มั่นใจว่าวาล์วจะเปิดรับอากาศทันทีที่เกิดสุญญากาศ |
| วัดความหนาของผนังท่อ (UT) | ทุก 1 – 3 ปี (ขึ้นกับสารที่ขนส่ง) | ตรวจสอบเนื้อโลหะที่หายไปจากการกัดกร่อน |
