Selecing the right shaft coupling

Coupling หรือ ยอย เป็นอุปกรณ์ทางกล (Mechanical component) ที่ใช้สำหรับเชื่อมต่อระบบส่งกำลัง (Power transmission) ระหว่างตัวขับ (Driver) ตัวอย่างเช่น มอเตอร์ กังหันไอน้ำ กังหันแก๊ซ เป็นต้น และตัวถูกขับ (Driven) เช่น ปั๊ม คอมเพรสเซอร์ เป็นต้น. คัปปลิ้ง เป็นตัวช่วยให้การต่อแกนของชาฟท์ (Shaft) ของตัวขับและตัวถูกขับที่ไม่ตรงกัน (Misalignment) การต่อแกนของชาฟท์ของตัวขับและตัวถูกขับที่ไม่ตรงกันจะก่อให้เกิดแรงเค้น เกิดการสั่น (Vibration) และเกิดความร้อน (Heat) ขึ้นที่ลูกปืน (Bearing) ระบบซีล (Seal) และตัวขับและตัวถูกขับ

การนำคอพปลิ้งไปใช้งาน

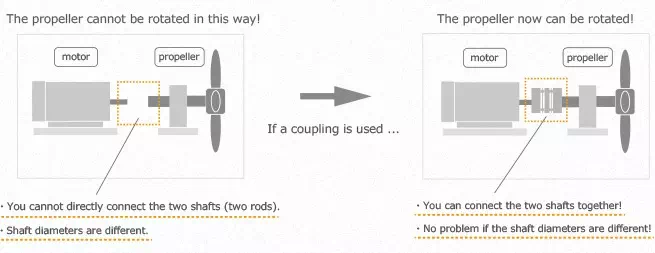

1. ใช้ต่อระหว่างเพลาขับ ของตัวขับและตัวถูกขับ
2. ช่วยลดแรงเค้นจากการเยื้องศูนย์ของเพลา
3. ช่วยการยืดหยุ่น (Flexibility) ทางกล (Mechanical)
4. ช่วยลดแรงกระแทก (Shock load) ที่ส่งจากตัวเพลาหนึ่งไปยังอีกเพลาหนึ่ง
5. ป้องกันความร้อนถ่ายเทระหว่างเพลา
6. ช่วยป้องกันการเกิดภาระของตัวขับมากเกินไป (Overload)

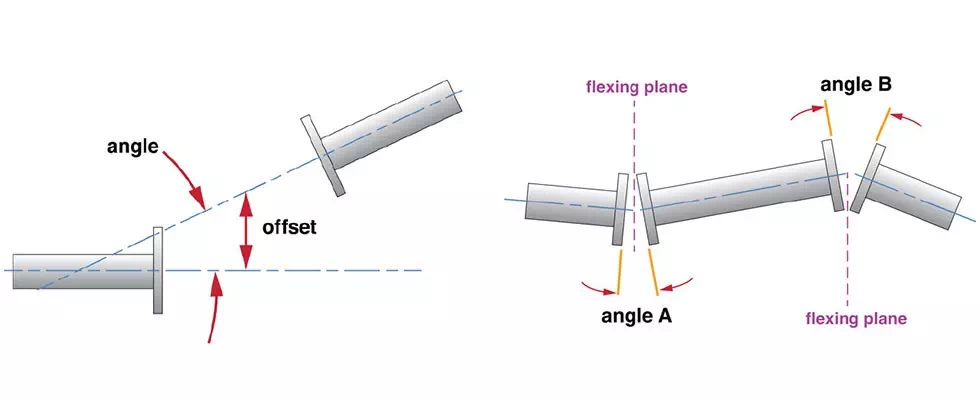

รูปแสดงการเยื้องศูนญ์แบบต่างๆ

สมรรถนะที่ต้องการของคัปปลิ้ง – Coupling performance

• มีความยืดหยุ่น (Flexibility)
• มีความแข็งแรง (High rigidity)
• มีความประณีตของการสร้าง (High precision)
• มีความสามารถในการลดการสั่น (Vibration absorption)

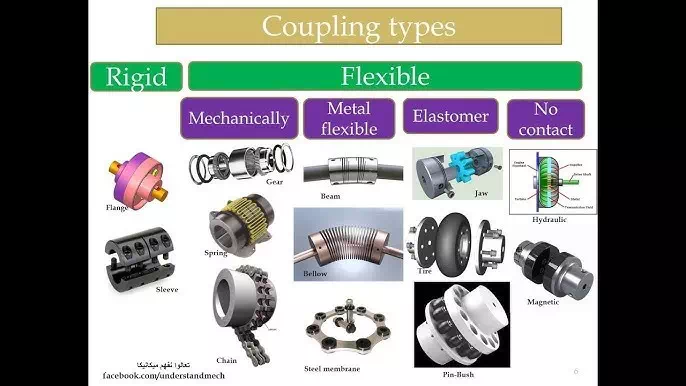

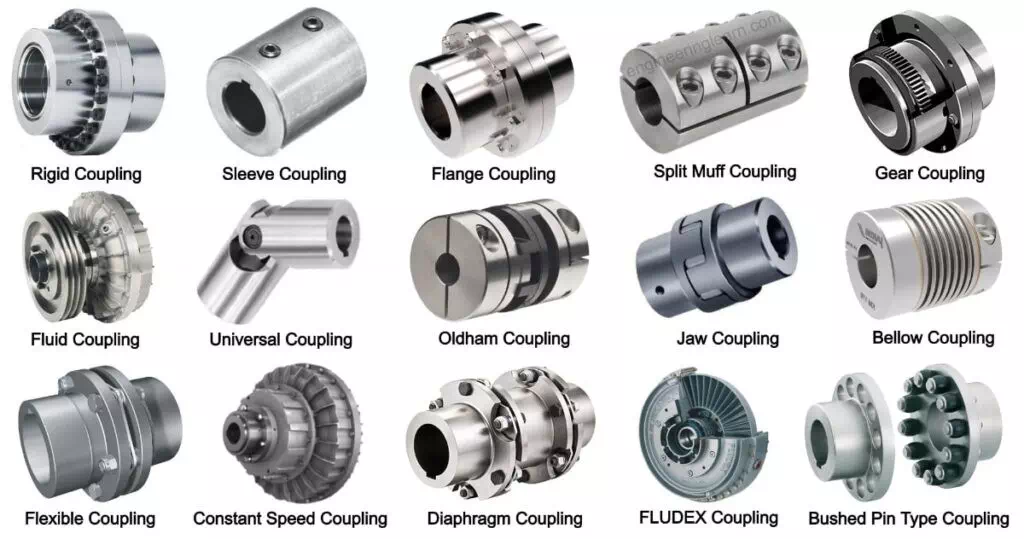

ชนิดของคอพปลิ้งชนิดต่างๆ

ชนิดของคอพปลิ้ง

1 แบบต่อไม่ยืดหยุ่น (Rigid couplings)

• Sleeve
• Sleep and taper pin
• Clamp
• Ring compression type
• Flange

2 แบบยืดหยุ่น (Flexible couplings)

• Elastomeric
• Mechanical flexible
• Metallic membrane
• Miscelaneous

3 แบบฟลูอิด (Fluid couping)
4 แบบแมกเนติก (Magnetic coupling)

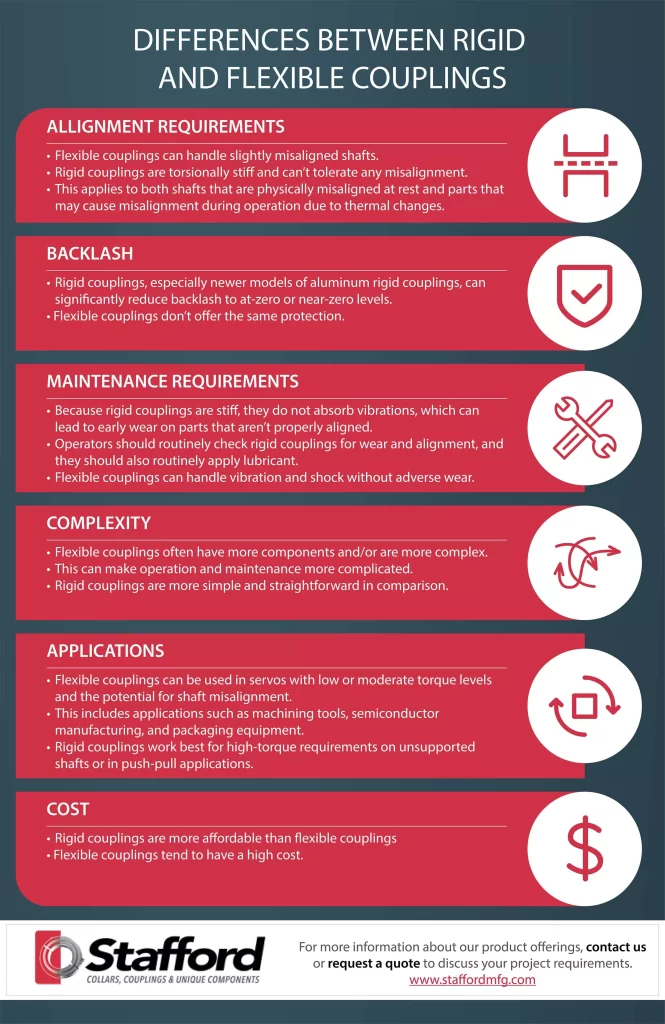

ความแตกต่างระหว่างแบบยืดหยุ่นกับแบบไม่ยืดหยุ่น

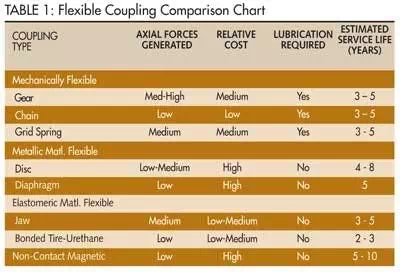

ตารางเปรียบเทียบราคาและอายุการใช้งานของ Flexible coupling

แฟคเตอร์และผลกระทบในการเลือกคอพปลิ้ง

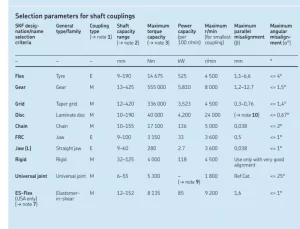

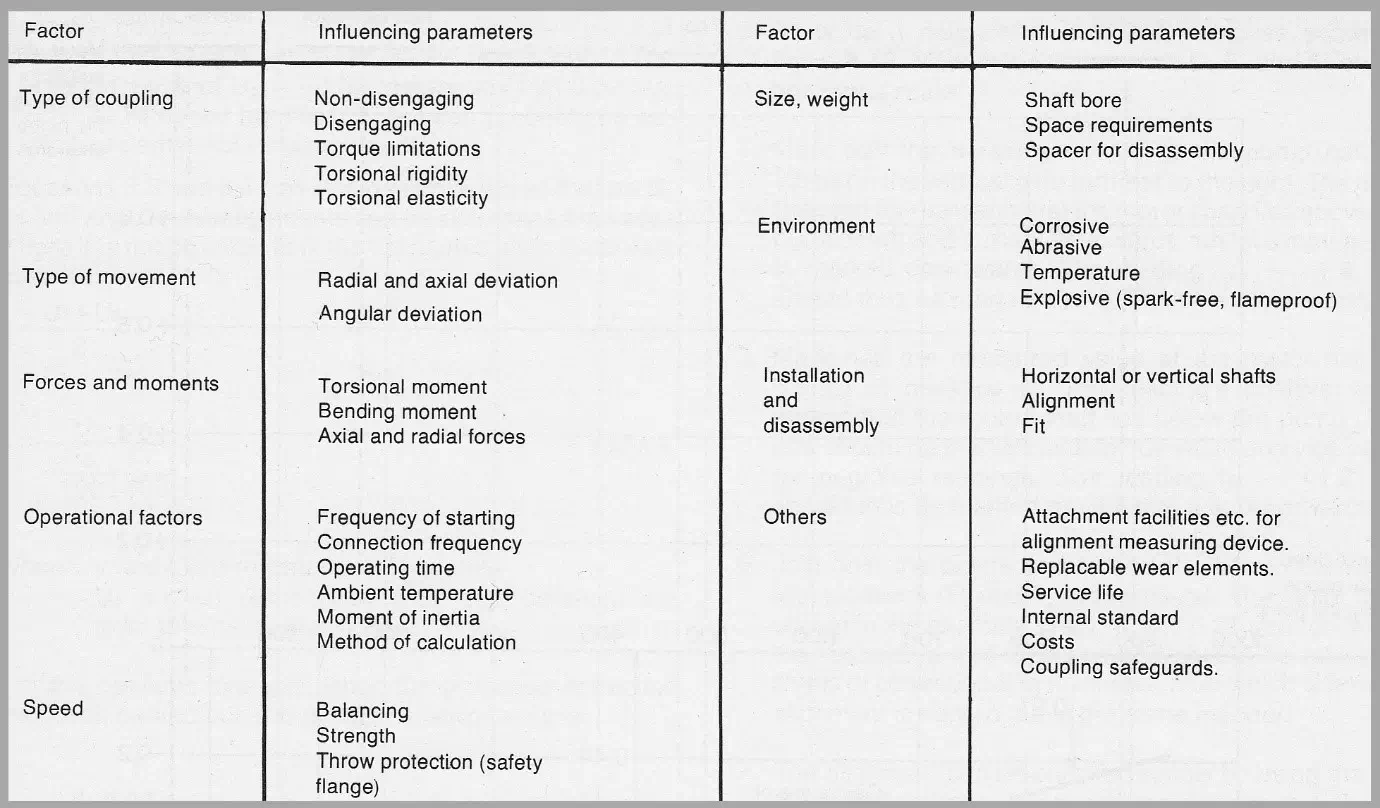

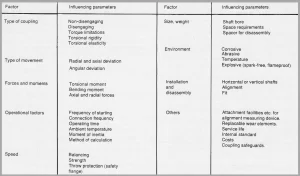

แฟคเตอร์ต่างๆที่กำหนดในการเลือกคอพปลิ้ง

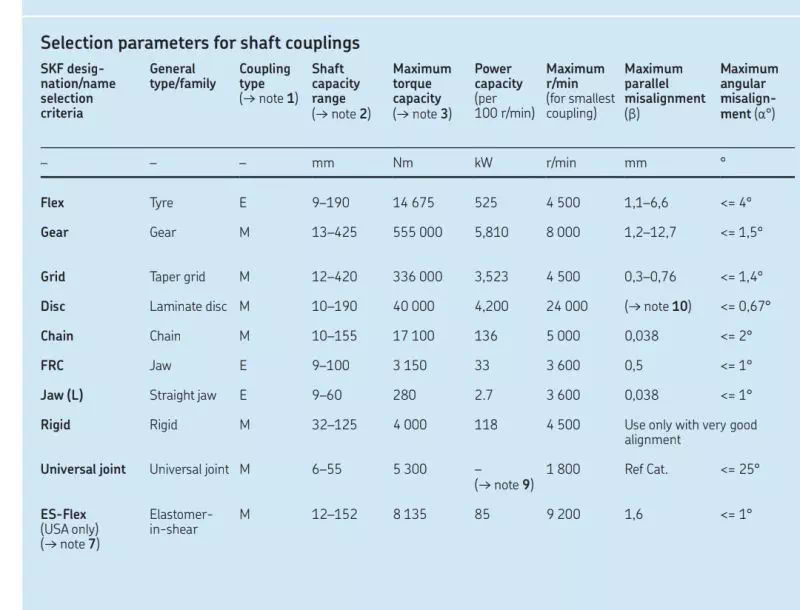

ความสามารถในการรับการเยื้องศูนย์

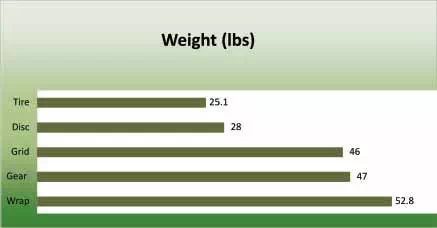

กราฟแสดงน้ำหนักของคอพปลิ้ง

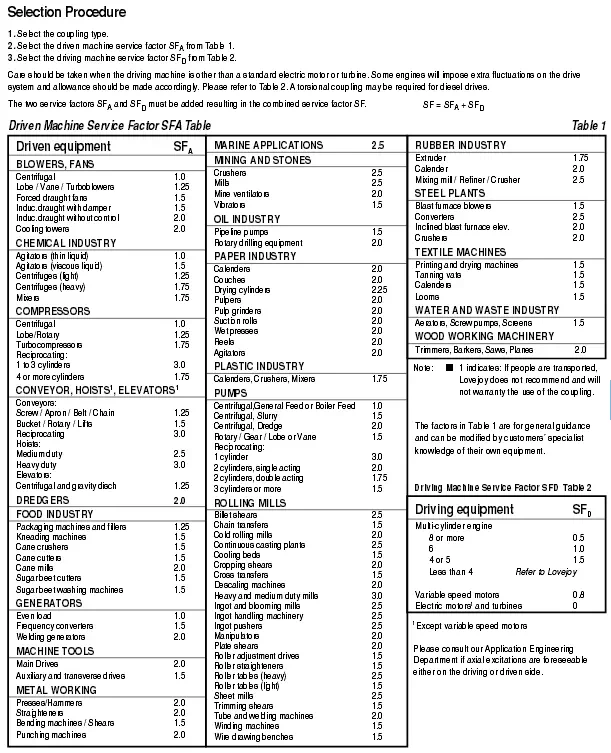

การใช้งาน (Service factors) ตามลักษณะตัวขับ (Drive)

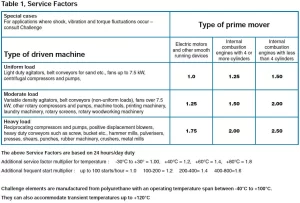

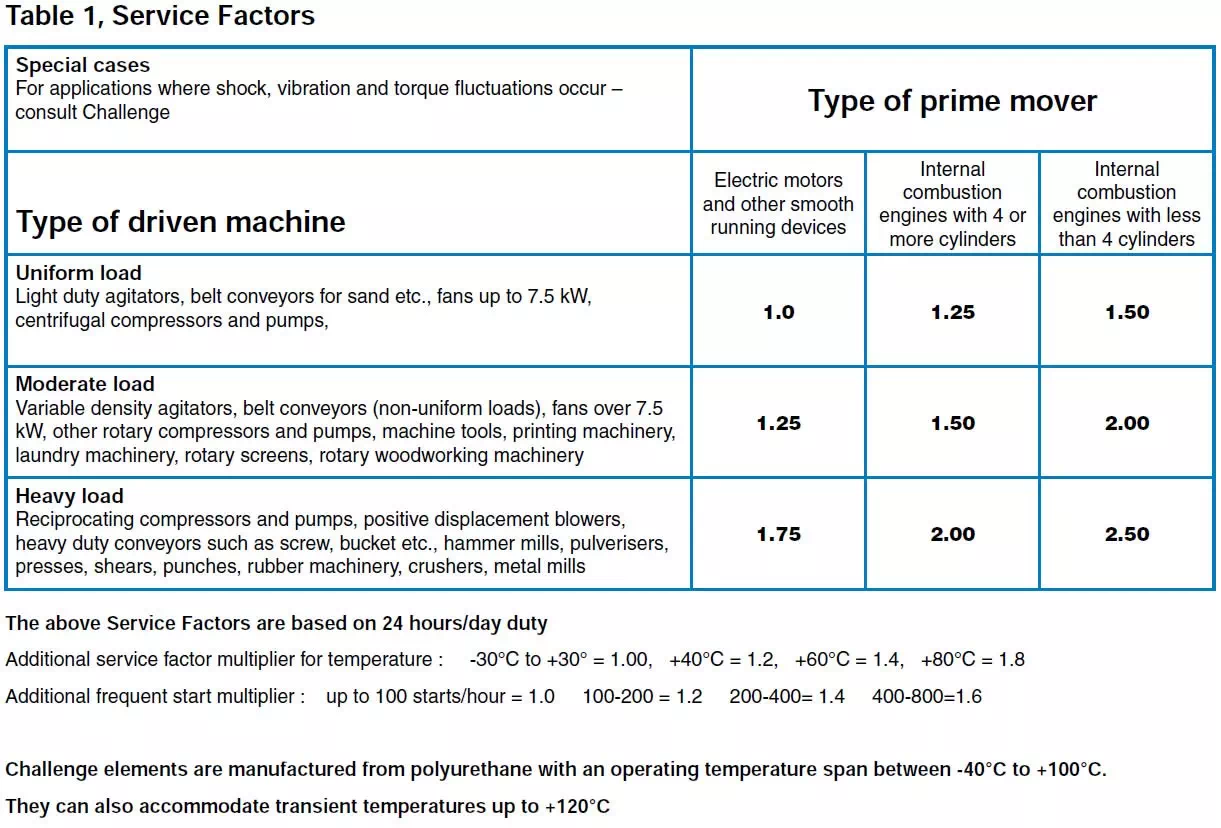

ตารางการใช้ Service factor ทั่วๆไป

การเลือกใชัคอพปลิ้ง

1. อย่าเลือกโดยพิจารณาราคาเพียงอย่างเดียว เพราะถ้าเลือกผิดพลาดจะเสียหายมาก
2. เลือกชนิด (Coupling type) ที่เหมาะสมกับการใช้งาน (Intended usage)
3. เลือกชนิดของวัสดุ ( Material) ที่ทำคอพปลิ้งให้เหมาะสม (Suitable) กับสภาพแวดล้อม (Environment) ที่ใช้งาน
4. เลือกขนาด (Size) ของคอพปลิ้งทึ่สอดคล้องกับแรงบิด (Torque) ระยะห่าง (Space) ระหว่างเพลา ขนาดของรู (Bore size) และขนาดร่องคีย์ (Key way) ที่ต้องการ

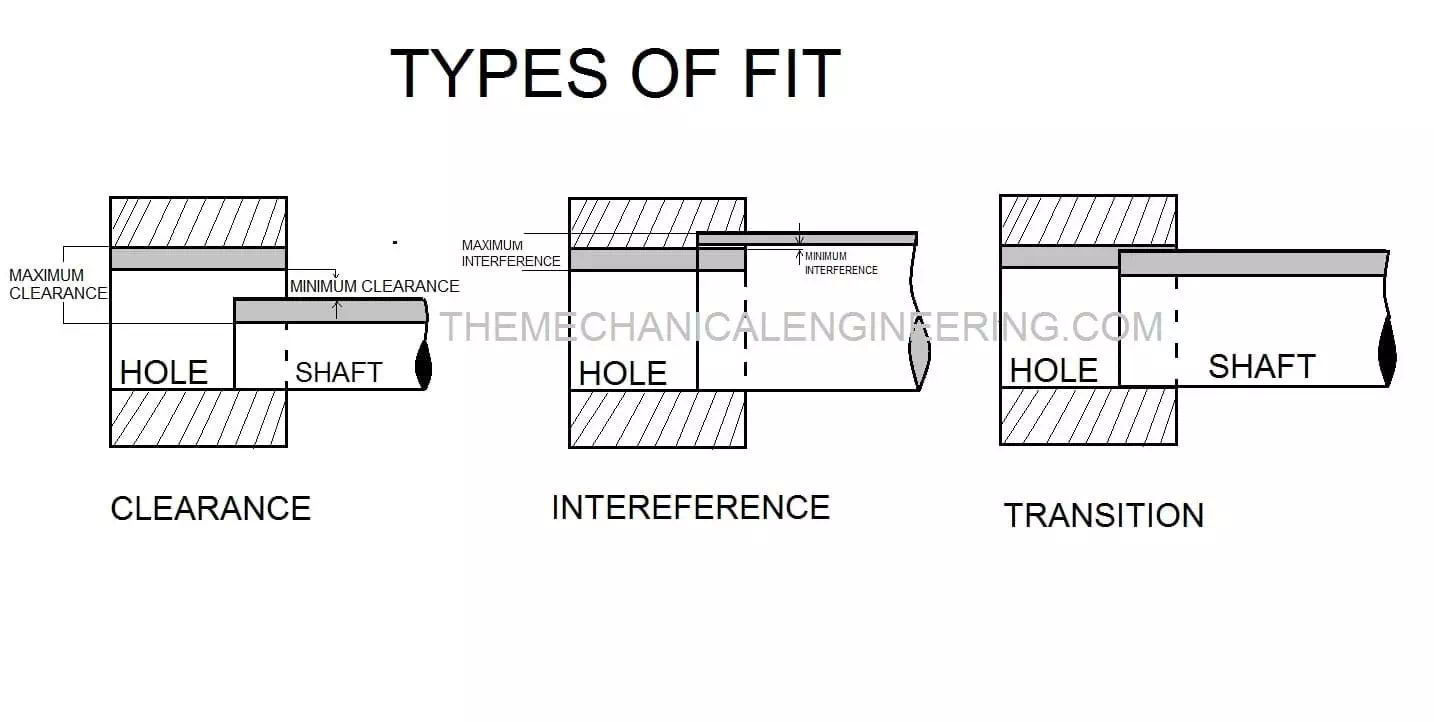

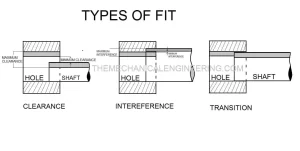

5. เลือกชนิดของการยึดติด (Fastening method) ของคอพปลิ้งและเพลา ( Shaft, ชาฟท์) เช่นแคล้มพ์ (Clamp on) หรือชริ้งฟิต (Shrink fit)

การเลือกใช้ต้องพิจารณาแฟคเตอร์ต่างๆเหล่านึ้

1. อุณหภูมิใช้งาน การบรรยากาศการกัดกร่อน เป็นต้น
2. พื้นที่ในการติดตั้ง การถอด ประกอบ
3. ชนิดและรูปร่างของเพลาทั้งสองด้าน
4. เส้นผ่าศูนย์กลางสูงสุด และความยาวระยะห่างของคอพปลิ้งทั้งสอง (Space)

แฟคเตอร์ 4 อย่างที่ต้องพิจารณาเพิ่มเติม

มึค่าความเปลี่ยนแปลง (Variable) ต่างๆ มากมายเกี่ยวกับการเลือกใช้งาน (Application) ของคอพปลิ้ง ต้องรู้ให้หมด เพราะสำคัญมากสำหรับการเลือกใช้ชนิดของคอพปลิ้ง

1. การเยื้องศูนย์ของเพลาสูงสุดที่ยอมรับได้
2. ค่า Backlash สูงสุดที่ยอมรับได้
3. ความต้องการการหล่อลื่น
4. สภาพแวดล้อมของการใช้งาน

ข้อที่ต้องพิจารณาในการเลือก

1. ต้องพิจารณาค่าแรงเฉื่อย (Inertia) ของระบบ
2. พิจารณาค่าขยายตัวในแนวแกนและแนวดิ่งเนื่องจากความร้อน (Thermal expansion)
3. พิจารณาความเร็วรอบกับค่าการเยื้องศูนย์ (Offset) ที่ยอมรับ
4. พิจารณาค่าความคลาดเคลื่อน (Tolerance) ของคอพปลิ้งสูงสุดที่ยอมรับได้
5. พิจารณาชนิดของตัวขับและตัวถูกขับ (Type of driven and driver)
6. พิจารณาสภาพแวดล้อมในการใช้งาน (Application environment)
7. พิจารณารอบการหมุน (RPM)
8. พิจารณาสมรรถนะที่กำหนด (Performance rating)

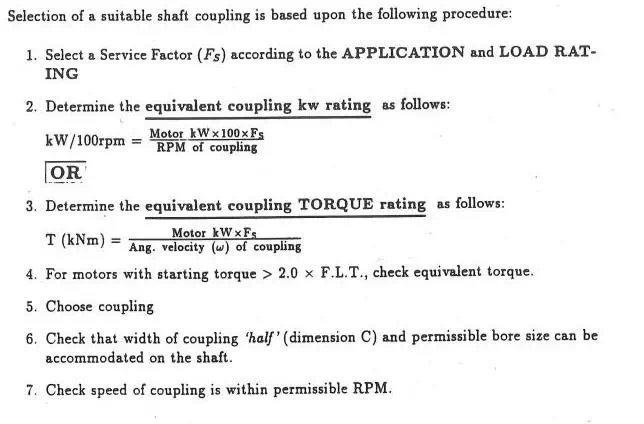

การพิจารณาเลือคอพปลิ้งจะทำตามขั้นตอนดังนี้

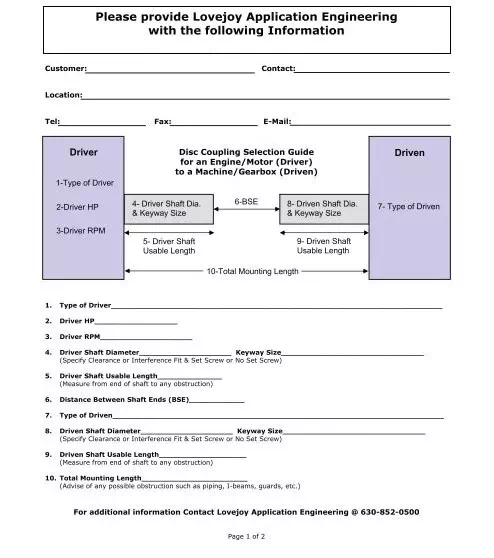

ข้อมูลที่จำเป็นในการเลือกคอพปลิ้ง

การเลือกคอพปลิ้งทึ่ดี

1. ถอดประกอบง่าย
2. สามารถถ่ายแรงโดยไม่สูญเสียพลัง
3. มีความแข็งแรง (Rigidity) และความยืดหยุ่นสูง (Flexible) สูง
4. สามารถรักษาการเยื้องศูนย์ไว้ได้นาน
5. สามารถลดการช้อค (Shock load) ไม่ให้ถ่ายเท (Transmit) ไปอีกชาฟท์หนึ่ง
6. เสียงเงียบ (No noise)
7. ทำอย่างละเอียด แม่นยำ (High precision)
8. สามารถดูดซับการสั่นสะเทือนได้สูง (Absorb vibration)
9. คงทน อายุการใช้งานนาน (Long life)
10. น้ำหนักเบา
11. บำรุงรักษาง่าย ค่าใช้จ่ายถูก
