โรตารีดรายเออร์
โรตารีดรายเออร์ (Rotary Dryer) หรือเครื่องอบร้อนให้แห้งแบบหมุนเป็นระบบอบแห้งแบบต่อเนื่อง ใช้แก๊สร้อน หรือไอน้ำแห้ง หรือฮีทเตอร์ไฟฟ้า ในการไล่ความชื้นออกจากวัสดุที่เป็นของแข็ง โดยให้วัสดุเคลื่อนที่ผ่านกล่องทรงกระบอกที่หมุนอยู่ตลอดเวลา
รูปแสดงระบบของโรตารีดรายเออร์

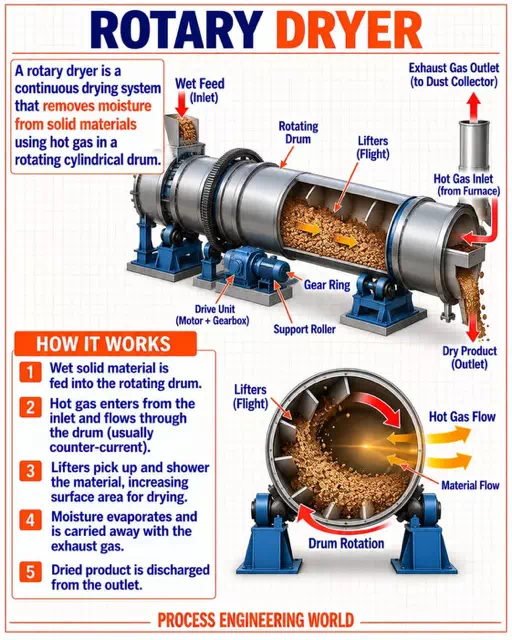

รูปแสดงภาพตัดภายในของโรตารี่ดรายเออร์
ส่วนประกอบหลักของ Rotary Dryer
- Wet Feed (Inlet) — ทางเข้าของวัสดุเปียกที่ต้องการอบแห้ง
- Hot Gas Inlet — ทางเข้าของแก๊สร้อนจากเตาเผา (furnace) ใช้เป็นแหล่งความร้อนในการไล่ความชื้น
- Rotating Drum — กลองทรงกระบอกที่หมุนได้ เป็นพื้นที่หลักที่เกิดการอบแห้ง
- Lifters (Flight) — แผ่นครีบภายในกลองที่ตักและโปรยวัสดุขณะหมุน เพื่อเพิ่มพื้นที่ผิวสัมผัสกับแก๊สร้อน
- Support Roller / Gear Ring — ลูกกลิ้งรองรับและวงแหวนเฟืองที่ทำให้กลองหมุนได้อย่างมั่นคง
- Drive Unit (Motor + Gearbox) — ชุดขับเคลื่อนที่ทำให้กลองหมุน
- Exhaust Gas Outlet — ทางออกของแก๊สที่ผ่านการอบแห้งแล้ว ก่อนส่งไปยังตัวดักฝุ่น (dust collector)
- Dry Product (Outlet) — ทางออกของผลิตภัณฑ์แห้งที่ผ่านกระบวนการแล้ว
หลักการทำงาน
- วัสดุเปียกถูกป้อนเข้าสู่กลองที่กำลังหมุน
- แก๊สร้อนเข้าทางช่องรับและไหลผ่านตลอดความยาวกลอง โดยทั่วไปไหลสวนทางกับวัสดุ (counter-current)
- แผ่นครีบ (Lifters) ตักและโปรยวัสดุตกลงมาเป็นม่าน เพื่อเพิ่มพื้นที่ผิวสัมผัสระหว่างวัสดุกับแก๊สร้อน ทำให้อบแห้งได้เร็วขึ้น
- ความชื้นในวัสดุระเหยออกและถูกพาออกไปพร้อมกับแก๊สเสีย
- ผลิตภัณฑ์ที่แห้งแล้วถูกระบายออกทางช่องด้านปลายกลอง
สรุป
หัวใจสำคัญของโรตารีดรายเออร์คือการหมุนกลองร่วมกับแผ่นครีบภายใน ซึ่งช่วยให้วัสดุสัมผัสกับแก๊สร้อนได้ทั่วถึงและต่อเนื่อง ทำให้การอบแห้งมีประสิทธิภาพสูงและสามารถทำงานได้แบบต่อเนื่องตลอดเวลา
