Accumulator

ชนิดของตัวสะสมแรงดัน

ถังสะสมความดัน (หรือ ถังสะสมแรงดัน / Accumulator / Pressure Tank) คืออุปกรณ์ที่ใช้ก๊าซหรือลมเพื่อช่วยกักเก็บของเหลว (เช่น น้ำมันในระบบไฮดรอลิก หรือน้ำในระบบปั๊มน้ำ) ภายใต้แรงดัน

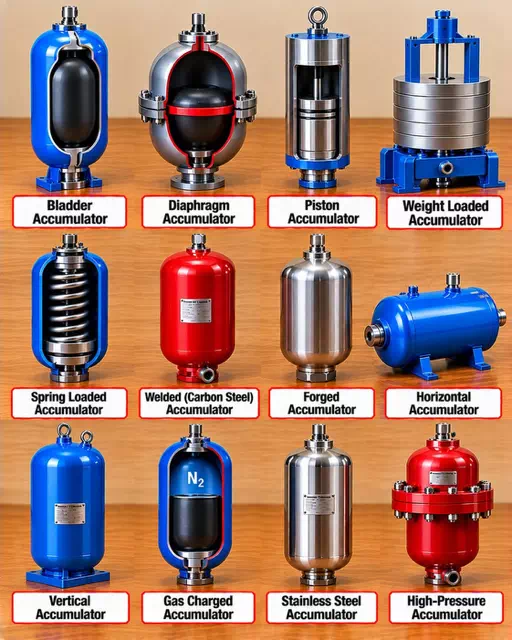

Accumulator 12 แบบที่ใช้ในระบบไฮดรอลิก

• Bladder Accumulator: ใช้ถุงยางบรรจุก๊าซภายในถัง
• Diaphragm Accumulator: ใช้เมมเบรนแยกก๊าซกับของเหลว ขนาดกะทัดรัด
• Piston Accumulator: ใช้ลูกสูบแยกก๊าซกับของเหลว ทนความดันสูงและปริมาตรมาก
• Weight Loaded Accumulator: ใช้ตุ้มน้ำหนักกดของเหลว ให้ความดันคงที่
• Spring Loaded Accumulator: ใช้สปริงกดของเหลว
• Welded (Carbon Steel) Accumulator: ถังเหล็กกล้าคาร์บอนแบบเชื่อม
• Forged Accumulator: ขึ้นรูปด้วยการตีขึ้นรูป แข็งแรงสูง
• Horizontal / Vertical Accumulator: จำแนกตามทิศทางการติดตั้ง
• Gas Charged Accumulator: อัดก๊าซ (เช่น N₂) เพื่อสะสมพลังงาน
• Stainless Steel Accumulator: สแตนเลส ทนการกัดกร่อน
• High-Pressure Accumulator: ออกแบบสำหรับงานความดันสูง

หน้าที่และการทำงานหลัก

• สำรองพลังงานและแรงดัน: ช่วยเก็บสะสมพลังงานจากของเหลวไว้ล่วงหน้า และปล่อยออกมาช่วยจ่ายน้ำหรือน้ำมันเมื่อมีความต้องการใช้ โดยที่ปั๊มยังไม่ต้องทำงานทันที
• รักษาแรงดันให้คงที่: ช่วยลดอาการแรงดันตกหรือความผันผวนในระบบ ทำให้แรงดันสม่ำเสมอ
• ลดการทำงานของปั๊ม: ยืดระยะเวลาการตัด-ต่อ (On-Off) ของปั๊มน้ำหรือมอเตอร์ ช่วยประหยัดพลังงานและยืดอายุการใช้งานของปั๊ม
• ลดแรงกระแทก (Water Hammer): ช่วยดูดซับแรงกระแทกหรือการสั่นสะเทือนในท่อขณะที่วาล์วเปิด-ปิดกะทันหัน ป้องกันไม่ให้ท่อหรือข้อต่อเสียหาย

การใช้งานถังสะสมความดัน

จะถูกแบ่งออกตามประเภทของระบบหลัก ๆ 2 ระบบ คือ ระบบน้ำประปา/ปั๊มน้ำ และ ระบบไฮดรอลิกในเครื่องจักร โดยมีวัตถุประสงค์และวิธีการใช้งานที่แตกต่างกัน ดังนี้

1. การใช้งานในระบบปั๊มน้ำ (Water Supply & Booster Pump)

    เป็นถังสะสมแรงดันที่พบได้ทั่วไปในบ้าน อาคารพาณิชย์ และโรงงาน เพื่อช่วยจัดการระบบน้ำประปา

• รักษาระดับแรงดันน้ำในบ้าน: ช่วยให้น้ำไหลแรงสม่ำเสมอในทุกจุด แม้จะเปิดใช้งานพร้อมกันหลายก๊อก
• ลดการสตาร์ทของปั๊มน้ำ: แทนที่ปั๊มจะต้องเปิดทำงานทุกครั้งที่เปิดก๊อกน้ำ ถังนี้จะจ่ายน้ำส่วนที่สะสมไว้ออกมาก่อน จนกว่าแรงดันจะตกถึงจุดที่ตั้งไว้ ปั๊มจึงจะเริ่มทำงาน (ช่วยประหยัดไฟและยืดอายุการใช้งานปั๊ม)
• ซับแรงกระแทกในระบบท่อ (Water Hammer):

เมื่อปิดวาล์วน้ำกะทันหัน แรงดันน้ำที่ตีกลับจะถูกดูดซับด้วยถังแรงดันนี้ ป้องกันไม่ให้ท่อแตกหรือข้อต่อรั่ว

2. การใช้งานในระบบไฮดรอลิก (Hydraulic System)

ใช้ในระบบเครื่องจักรกล เครื่องปั๊มขึ้นรูป รถขุด หรือโรงงานอุตสาหกรรมหนัก

• สำรองพลังงานชั่วคราว: ในช่วงที่เครื่องจักรต้องการแรงดันและอัตราการไหลของน้ำมันสูงพร้อม ๆ กัน ถังสะสมความดันจะปล่อยน้ำมันออกมาช่วยปั๊ม ทำให้ไม่จำเป็นต้องใช้ปั๊มขนาดใหญ่เกินความจำเป็น
• จ่ายน้ำมันในกรณีฉุกเฉิน: หากไฟฟ้าดับหรือปั๊มไฮดรอลิกหยุดทำงานกะทันหัน ถังสะสมความดันยังมีแรงดันสำรองเพียงพอที่จะช่วยควบคุมเครื่องจักรให้กลับเข้าสู่ตำแหน่งที่ปลอดภัยได้ (เช่น ระบบเบรกฉุกเฉิน หรือการปิดวาล์วขนาดใหญ่)
• ชดเชยการรั่วไหลและความร้อน: ช่วยรักษาความดันในระบบให้คงที่ เมื่อน้ำมันเกิดการขยายตัวจากความร้อน หรือมีการรั่วซึมเล็กน้อยตามซีลต่าง ๆ

ประโยชน์ของถังสะสมความดัน ช่วยเพิ่มประสิทธิภาพการทำงานและปกป้องระบบอุปกรณ์ต่าง ๆ โดยแบ่งเป็นประโยชน์หลักในแต่ละด้านดังนี้

    ประโยชน์ต่อตัวปั๊มและระบบควบคุม

• ยืดอายุการใช้งานของมอเตอร์และปั๊ม: ลดความถี่ในการตัด-ต่อ (On-Off) ของปั๊มน้ำหรือปั๊มไฮดรอลิก ทำให้อุปกรณ์ไม่ต้องสตาร์ทบ่อย ซึ่งเป็นช่วงที่เกิดความร้อนสูงและสึกหรอมากที่สุด
• ประหยัดพลังงานและค่าไฟฟ้า: เมื่อปั๊มทำงานน้อยลงและสตาร์ทตัวลดลง การใช้กระแสไฟฟ้าในภาพรวมของระบบก็จะลดลงอย่างเห็นได้ชัด
• ช่วยให้ปั๊มขนาดเล็กลงทำงานได้: ในระบบที่ต้องการแรงดันสูงชั่วคราว ถังสะสมความดันจะปล่อยพลังงานที่เก็บไว้มาช่วยเสริม ทำให้ไม่ต้องซื้อปั๊มขนาดใหญ่เกินความจำเป็น

    ประโยชน์ต่อระบบท่อและข้อต่อ

• ป้องกันท่อแตกและข้อต่อรั่ว (Anti-Water Hammer): ช่วยซับแรงกระแทกย้อนกลับของของเหลวเมื่อมีการปิดวาล์วอย่างรวดเร็ว ทำให้อายุการใช้งานของท่อ วาล์ว และข้อต่อยาวนานขึ้น
• ลดเสียงดังและการสั่นสะเทือน: การดูดซับแรงกระแทกช่วยลดเสียงดัง “ปัง” ในระบบท่อขณะปั๊มทำงานหรือขณะปิดน้ำ ทำให้อาคารหรือเครื่องจักรทำงานได้เงียบลง

3. ประโยชน์ต่อการใช้งานของผู้ใช้

• แรงดันน้ำ/น้ำมันสม่ำเสมอ: ช่วยรักษาความดันในระบบให้คงที่ ทำให้การใช้น้ำตามก๊อกต่าง ๆ ในบ้านไม่แกว่งหรือเบาลงเมื่อมีคนเปิดน้ำพร้อมกันหลายจุด
• มีระบบสำรองไฟฟ้ายามฉุกเฉิน: ในระบบไฮดรอลิกหรือระบบดับเพลิง หากเกิดไฟดับ ถังสะสมความดันยังสามารถจ่ายแรงดันออกไปทำงานขับเคลื่อนวาล์วหรือระบบเบรกฉุกเฉินให้จบวงจรได้อย่างปลอดภัย

การประกอบใช้งาน

    การประกอบและติดตั้งใช้งานถังสะสมความดัน จะขึ้นอยู่กับระบบที่นำไปใช้ โดยหลักการทั่วไปที่สำคัญคือต้องติดตั้งในตำแหน่งที่สามารถรับและกระจายแรงดันได้อย่างมีประสิทธิภาพ ปลอดภัย และสะดวกต่อการซ่อมบำรุง โดยมีรายละเอียดการประกอบดังนี้

1. สำหรับระบบปั๊มน้ำ (Water Supply System)

    นิยมติดตั้งบริเวณ ท่อจ่ายน้ำขาออก (Discharge Line) ของปั๊มน้ำ ก่อนจะกระจายน้ำไปตามจุดต่าง ๆ ในอาคาร

• ลำดับการต่อท่อ (จากปั๊มไปใช้งาน):
      ปั๊มน้ำ → เช็ควาล์ว (Check Valve) → ถังสะสมความดัน (ต่อแยกสามทาง) → สวิตช์แรงดัน (Pressure Switch) / เกจวัดแรงดัน → วาล์วเปิด-ปิดหลัก → ท่อใช้งานในบ้าน
• วิธีการประกอบ:
  • ใช้ข้อต่อสามทาง (Tee): แยกจากท่อหลักเข้าสู่ใต้ถังสะสมความดัน
  • ติดตั้งวาล์วระบายน้ำ (Drain Valve): ควรมีวาล์วเดรนน้ำเปิดทิ้งใต้ถัง เพื่อความสะดวกเวลาต้องปล่อยน้ำออกเพื่อไล่ลมหรือตรวจเช็กถัง
  • ติดตั้งเช็ควาล์ว: ต้องอยู่ก่อนถึงถังสะสมความดัน เพื่อป้องกันไม่ให้แรงดันน้ำในถังดันย้อนกลับไปที่ตัวปั๊มน้ำ

2. สำหรับระบบไฮดรอลิก (Hydraulic System)

    เนื่องจากระบบไฮดรอลิกทำงานภายใต้ความดันที่สูงมาก การประกอบติดตั้งจึงต้องเน้นเรื่องความปลอดภัยเป็นพิเศษ

• อุปกรณ์ส่วนควบที่จำเป็น (Safety Block): ห้ามต่อถังสะสมความดันเข้ากับท่อไฮดรอลิกโดยตรง แต่ต้องต่อผ่านชุดบล็อกนิรภัย (Accumulator Safety Block) ซึ่งประกอบด้วย:
  • วาล์วเปิด–ปิด (Shut-off Valve): สำหรับตัดแยกถังออกจากระบบเมื่อต้องการซ่อมบำรุง
  • วาล์วระบายความดัน (Manual/Solenoid Dump Valve): สำหรับปล่อยน้ำมันและลดแรงดันในถังให้เป็นศูนย์ก่อนถอดซ่อม
  • วาล์วนิรภัย (Relief Valve): ป้องกันไม่ให้แรงดันในถังสูงเกินค่าที่กำหนดเพื่อความปลอดภัย
• ทิศทางการติดตั้ง: นิยมติดตั้งใน แนวตั้ง (ให้ฝั่งทางเข้าน้ำมันอยู่ด้านล่าง และฝั่งวาล์วเติมก๊าซไนโตรเจนอยู่ด้านบน) เพื่อให้ก๊าซและน้ำมันแยกชั้นกันตามธรรมชาติและทำงานได้เต็มประสิทธิภาพ

ข้อควรระวังและขั้นตอนสำคัญก่อนเปิดใช้งาน(Pre-commissioning)

1. เช็กแรงดันลม/ก๊าซก่อนเติมน้ำ/น้ำมัน (สำคัญที่สุด): ก่อนจะต่อท่อหรือปล่อยน้ำ/น้ำมันเข้าถัง ต้องใช้เกจวัดแรงดันลมในถังก่อนเสมอ
   1. ระบบน้ำ: เติมลมธรรมดา ให้ต่ำกว่าแรงดันสตาร์ทของปั๊มน้ำ (Start Pressure) อยู่ประมาณ 2-3 PSI (หรือประมาณ 10%)
   1. ระบบไฮดรอลิก: เติมด้วย ก๊าซไนโตรเจน (N2) เท่านั้น ห้ามใช้ลมธรรมดาหรือออกซิเจนเด็ดขาด เพราะอาจเกิดการระเบิดจากความร้อนและน้ำมันได้
2. ยึดฐานถังให้แน่นหนา: ถังสะสมความดันเมื่อมีของเหลวอยู่ภายในจะมีน้ำหนักมาก และอาจเกิดการสั่นสะเทือนขณะปั๊มทำงาน จึงต้องขันน็อตยึดขาตั้งกับพื้นหรือผนังให้แข็งแรง
3. ตรวจสอบรอยรั่ว: หลังจากประกอบเสร็จและเปิดระบบ ให้ใช้ฟองสบู่ลูบตามข้อต่อและวาล์วเติมลม เพื่อเช็กว่าไม่มีการรั่วซึม

ข้อแนะนำสำคัญในการใช้งานและการบำรุงรักษา

• การเติมลม/ก๊าซ: ถังส่วนใหญ่จำเป็นต้องมีการตรวจเช็กแรงดันลมในถังอย่างน้อยปีละ 1-2 ครั้ง (โดยแรงดันลมในถังขณะไม่มีน้ำ ควรต่ำกว่าแรงดันเปิดของปั๊มน้ำประมาณ 10-15%)
• ชนิดของก๊าซ: ระบบน้ำทั่วไปจะใช้ลมธรรมดา แต่สำหรับระบบไฮดรอลิกความดันสูง ห้ามเติมลมเด็ดขาด ต้องใช้ก๊าซไนโตรเจน (Nitrogen) เท่านั้นเพื่อป้องกันการระเบิดจากความร้อนและน้ำมัน
