Side Channel Blower or Ring Blower

FPZ Blower

FPZ เป็นผู้ผลิตเครื่องดูดอากาศ (Blower) และเครื่องสร้างสูญญากาศ (Vacuum) มีชื่อเรียกต่างๆกัน อาทิเช่น Side Channel Blower หรือ Ring Blower หรือ Turbo Blower หรือ Vortex Blower หรือ Regenerative Blower มีทั้งแบบใบพัดแถวเดียว (Single Stage) หรือ ใบพัดหลายแถว (Multi Stage) ขึ้นกับความดัน (Pressure) ที่ต้องการใช้งาน ใช้ในอุตสาหกรรม ทำน้ำบริสุทธิ์, กำจัดน้ำเสีย, อาหาร, ยา, อวกาศ, ทอผ้า, การแพทย์, และควบคุมสิ่งแวดล้อม

Blower Fan และ Compressor เป็นอุปกรณ์ประเภทเดียวกัน ใช้ในการดูด หรือเป่า ขับเคลื่อนหรือเปลี่ยนความดันของอากาศ หรือแก๊ซ ให้มากขึ้นหรือน้อยลง โดยการเปลี่ยนความเร็วรอบ (Rotor speed) และการปรับให้องศาตักลมของใบพัด (Rotor blade angle) ให้หมุนตักลมหรือแก๊ซได้แตกต่างกัน เพื่อให้ได้ปริมาณลม (Flow volume) หรือมีความดันที่ขาออกของโบลวเวอร์ (Compression ratio) แตกต่างกันออกไป ตามความต้องการใช้งาน

Fan

A fan moves large amounts of gas with a low increase in pressure

Blower

A blower is a machine for moving volumes of a gas with moderate increase of pressure.: a more powerful fan, if you will. By changing the angle of the blades, a blower will be able to push air in any direction you want it.

Compressor

A compressor is a machine for raising a gas – a compressible fluid – to a higher level of pressure., actually making the air denser by cramming air into a small space.

fan and blowers compression ratio in comparison



Fan, blower and compressor แต่ละชนิด มีการออกแบบใช้งานที่แตกต่างกัน มีหลายแบบ หลายขนาด ต้องเลือกให้เหมาะสมแก่การใช้งานนั้นๆ

Regenerative or Side channel blower has an impeller blade mounted inside a housing. As air passes the inlet port, impeller blades draw air in and accelerate the air outward and forward. As each impeller blade strikes it, the air moves faster and faster. At the base of the housing an air stripper diverts the air out of the housing reducing the speed and then increasing the pressure.

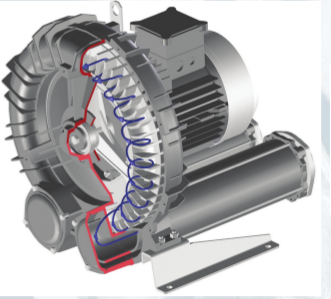

How Blower Work

fpz blower

Blower have an impeller blade mounted inside a housing. As air passes the inlet port, impeller blades draw air in and acceelerate the air outward and forward. As each impeller blade strikes it, the air moves faster and faster. At the base of the housing an air stripper diverts the air out of the housing reducing the speed and then increasing the pressure.

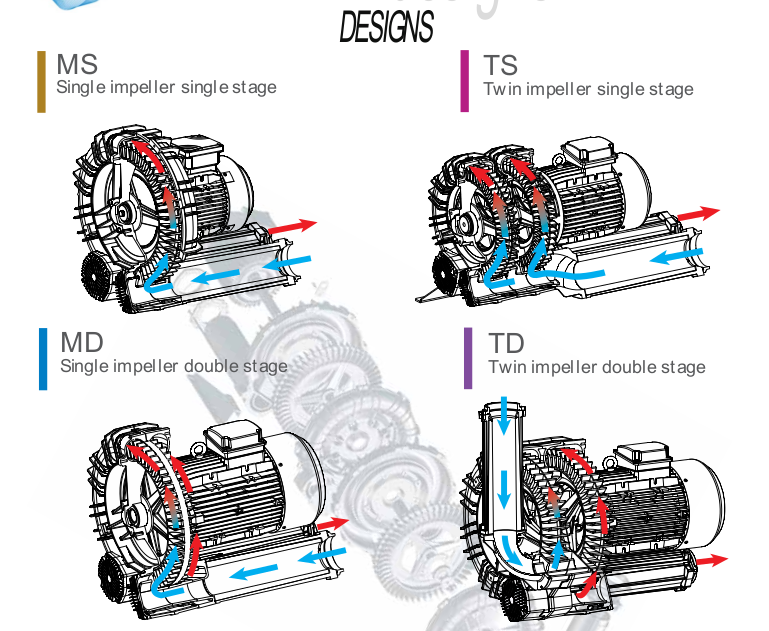

Standard Design

The standard FPZ design is a direct drive configuration, with a dynamically balance impeller fitted directory on the motor shaft. Fitted motors are 2-pole, 1 or 3 phase, rated for continuous service. Standard motors utilize class F insulation, are suitable for use with a variable speed drive (3 phase only), and are tropicalized for corrosion resistance. Single or two stage options are pictured above.

fpz blower design

fpz blower gvr gor design

GOR / GVR Design

"GOR / GVR" designs utilize a standard nema (or metric) electric motor that is directly coupled to the blower shaft. This direct coupled design allows the use of specialty motors that may be required to meet a variety of electrical requirements. For some models the vacuum / pressure capabilities can be increased with this GOR / GVR design

Applicatons ที่นำไปใช้งาน

  • Packing
  • Food & Beverage
  • Wood
  • Medical
  • Metal & Fundry
  • Plastics
  • Cleaning
  • Textile
  • Glass
  • Water & Environment
  • Chemical
  • Pharmaceutical
  • และอื่นๆ

ข้ดดีของ FPZ side channel blowers / ring blower

  • Compact execution
  • Simple concept
  • Reduced maintenance costs
  • Modular design
  • Pulsation and oil free air

Model SCL K03 / K04 / K05 / K06

คุณสมบัติด้านเทคนิค

  • Aluminium alloy construction
  • Smooth operation
  • High efficiency impeller
  • Maintenance free
  • Mountable in any position
  • Recognized TEFC  - cURus motor

Options

  • Special voltage (IEC 38)
  • Surface treaments

Accessories

  • Inlet and/or  Inline fliters
  • Additional Inlet/Outlet silencers
  • Flow convertingdevice
  • Optional connectors



Model SCL K07 / K08 / K09 / K10 / K11 / K12

คุณสมบัติด้านเทคนิค

  • Aluminium alloy construction
  • Smooth operation
  • High efficiency impeller
  • Maintenance free
  • Mountable in any position
  • Recognized TEFC  - cURus motor

Options

  • Special voltage (IEC 38)
  • Surface treaments

Accessories

  • Inlet and/or  Inline fliters
  • Additional Inlet/Outlet silencers
  • Flow convertingdevice
  • Optional connectors
