การอ่านกราฟสมรรถนะของปั๊มหอยโข่ง

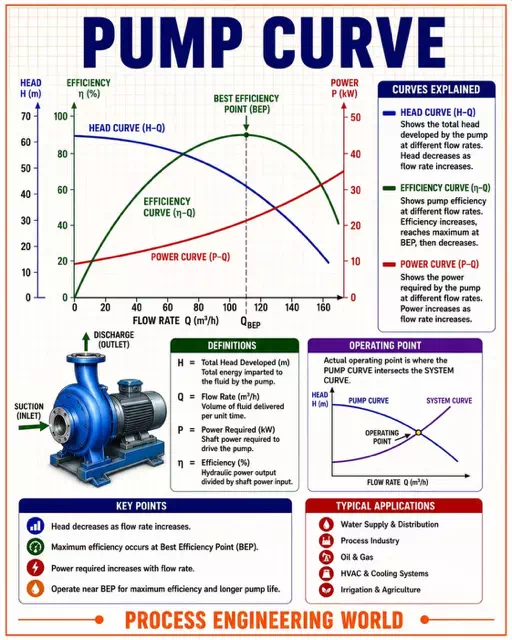

กราฟนี้ เป็นกราฟที่สำคัญที่สุดในการเลือกและใช้งานปั๊ม เพราะเป็นกราฟที่แสดงความสัมพันธ์ระหว่าง อัตราการไหล (Flow Rate), แรงส่ง (Head), ประสิทธิภาพ (Efficiency) และกำลังที่ปั๊มใช้ (Power, Energy)
1.ชื่อกราฟ
PUMP PERFORMANCE CURVE
คือกราฟสมรรถนะของปั๊ม ใช้แสดงว่า
- ปั๊มสามารถส่งน้ำได้เท่าไร
- ที่อัตราการไหลต่าง ๆ จะได้แรงดันเท่าไร
- ประสิทธิภาพดีที่สุดอยู่ตรงไหน
- มอเตอร์ต้องใช้กำลังเท่าไร
2.แกนของกราฟ
แกนนอน (X-axis) คือ FLOW RATE, Q (L/s) คือ อัตราการไหลของน้ำ
หน่วย
• L/s
• หรือ m³/s
ยิ่งไปทางขวา หมายถึง ปั๊มส่งน้ำมากขึ้น
แกนตั้ง (Y-axis) มีอยู่ 3 ค่า
สีน้ำเงิน HEAD H (m) คือ ความสูงส่งของปั๊ม หรือ แรงดันที่ปั๊มสามารถสร้างได้
หน่วย เมตร (m)
สีแดง EFFICIENCY η (%) คือ ประสิทธิภาพของปั๊ม ยิ่งสูงยิ่งดี
สีเขียว POWER P (kW) คือ กำลังที่ปั๊มใช้ หรือกำลังที่มอเตอร์ต้องจ่าย
3.เส้นสีน้ำเงิน (Head Curve)
เส้นนี้แสดงว่า เมื่อ Flow เพิ่ม Head จะลดลง
ตัวอย่างจากรูป
Flow = 0
Head ≈ 52 m
แต่เมื่อ Flow = 100 L/s
Head เหลือประมาณ 10 m
สรุป ปั๊มยิ่งส่งน้ำมาก แรงส่งจะยิ่งลดลง นี่เป็นลักษณะปกติของปั๊มหอยโข่งทุกตัว
4.เส้นสีแดง (Efficiency Curve)
เป็นเส้นประสิทธิภาพ จะมีลักษณะเป็น “ภูเขา” คือ
ต่ำ
→
สูงสุด
→
ต่ำอีกครั้ง แปลว่า ประสิทธิภาพจะดีที่สุดเฉพาะช่วงหนึ่งเท่านั้น
5.จุด BEP (Best Efficiency Point)
จุดที่สำคัญที่สุดในกราฟ ในรูป อยู่ที่ประมาณ
Flow ≈ 55 L/s
Head ≈ 35 m
Efficiency ≈ 75%
BEP คือจุดที่ปั๊มทำงานได้ดีที่สุด
ข้อดี
✔ ใช้ไฟน้อย
✔ สั่นน้อย
✔ เสียงเงียบ
✔ อายุ Bearing ยาว
✔ Seal อายุยาว
✔ โอกาสเกิด Cavitation ต่ำ
ดังนั้น วิศวกรจึงพยายามเลือกปั๊มให้ทำงานใกล้ BEP มากที่สุด
6.เส้นสีเขียว (Power Curve)
แสดงกำลังที่ใช้ จะเห็นว่า เมื่อ Flow เพิ่ม Power ก็เพิ่มขึ้น
ตัวอย่าง Flow ต่ำ ใช้กำลังประมาณ 50 kW
เมื่อ Flow ประมาณ 60 L/s ใช้ประมาณ 100 kW
แปลว่า ยิ่งสูบน้ำมาก มอเตอร์ยิ่งทำงานหนัก
7.Test Conditions
ผลการทดสอบในกราฟนี้ใช้เงื่อนไข
- Speed (N) คงที่
- Impeller Diameter (D) คงที่
- ของเหลวเป็นน้ำ
- ความหนาแน่นน้ำ
ρ = 1000 kg/m³
ดังนั้น ถ้าเปลี่ยน
- ความเร็วรอบ
- ใบพัด
- ชนิดของของเหลว
กราฟจะเปลี่ยนทันที
8.ความหมายของสัญลักษณ์
| สัญลักษณ์ | ความหมาย |
| H | Head (m) ความสูงส่ง |
| Q | Flow Rate (m³/s) อัตราการไหล |
| η | Efficiency (%) ประสิทธิภาพ |
| P | Pump Power (kW) กำลังปั๊ม |
| N | Speed (rpm) ความเร็วรอบ |
| D | Impeller Diameter (m) เส้นผ่านศูนย์กลางใบพัด |
| ρ | Density (kg/m³) ความหนาแน่นของของเหลว |
| g | Gravity (9.81 m/s²) ความเร่งโน้มถ่วง |
9.สูตรคำนวณกำลังปั๊ม
ในรูปให้สูตร
P= gQH/1000
โดย
- P = กำลังปั๊ม (kW)
- ρ = ความหนาแน่นของของเหลว (kg/m³)
- g = 9.81 m/s²
- Q = อัตราการไหล (m³/s)
- H = Head (m)
- η = ประสิทธิภาพ (ค่าเป็นทศนิยม เช่น 75% = 0.75)
10.ตัวอย่างการคำนวณ
กำหนด
• Q = 50 L/s = 0.05 m³/s
• H = 30 m
• η = 75%
• ρ = 1000 kg/m³
แทนค่า
P= 1000 9.81 0.05 times30/ 1000* 0.75
ได้
P=19.6 kW
หมายความว่า มอเตอร์ควรมีกำลังมากกว่า 19.6 kW (เช่น เลือกมอเตอร์ขนาด 22 kW เพื่อเผื่อความปลอดภัยและสภาวะการใช้งานจริง)
11.Typical Operating Point
ในรูปแนะนำให้ปั๊มทำงานที่
- Q = 50 L/s
- H = 30 m
- η = 75%
- P = 19.6 kW
แปลว่า ควรใช้งานปั๊มให้ใกล้จุดBEP มากที่สุดเพื่อให้ได้ประสิทธิภาพสูงสุดประหยัดพลังงานและเพิ่มความน่าเชื่อถือของระบบ
สรุปแนวโน้มของกราฟ
| เมื่อ Flow Rate เพิ่มขึ้น | สิ่งที่เกิดขึ้น |
| Head | ลดลง |
| Efficiency | เพิ่มขึ้นจนถึง BEP แล้วลดลง |
| Power | เพิ่มขึ้น |
| การใช้พลังงาน | มากขึ้น |
| จุดที่เหมาะสมที่สุด | ใกล้ BEP |
ข้อคิดสำคัญสำหรับการเลือกปั๊ม
- อย่าเลือกปั๊มโดยดูเฉพาะอัตราการไหล (Flow) หรือแรงส่ง (Head) เพียงอย่างเดียว แต่ควรพิจารณากราฟสมรรถนะทั้งหมด
- เลือกให้จุดทำงานจริง (Duty Point) ของระบบอยู่ใกล้ BEP (Best Efficiency Point) มากที่สุด เพราะจะช่วยให้ปั๊มทำงานได้อย่างมีประสิทธิภาพ ประหยัดพลังงาน ลดการสั่นสะเทือน ลดโอกาสเกิด Cavitation และยืดอายุการใช้งานของซีล แบริ่ง และมอเตอร์ ทำให้ระบบมีความน่าเชื่อถือในระยะยาว.
