การเลือกใบพัดสำหรับปั๊มจุ่ม
ผลกระทบต่อสมรรถนะของปั๊มจุ่ม (Submersible Pump) ประสิทธิภาพของใบพัด (Impeller Efficiency) มักถูกมองว่าเป็นตัวชี้วัดสมรรถนะที่สำคัญสำหรับการใช้งานปั๊มจุ่ม (Submersible Pump) ไม่ว่าจะเป็นการสูบน้ำสะอาด น้ำเสีย หรือของเหลวที่มีของแข็งปะปนอยู่ ใบพัดยังคงเป็นชิ้นส่วนหลักที่ทำหน้าที่ถ่ายโอนพลังงานจากมอเตอร์ไปเป็นสมรรถนะทางไฮดรอลิกของปั๊ม
การออกแบบใบพัดไม่ได้เป็นเพียงตัวกำหนดว่าปั๊มจะสามารถเคลื่อนย้ายของเหลวได้อย่างมีประสิทธิภาพเพียงใดเท่านั้น แต่ยังส่งผลต่อความน่าเชื่อถือในการทำงานของปั๊มในระยะยาวอีกด้วย การใช้งานปั๊มจุ่มมักต้องเผชิญกับเศษวัสดุ สารกัดกร่อน และของเหลวที่มีคุณสมบัติแตกต่างกัน ดังนั้นจึงไม่ควรพิจารณาประสิทธิภาพของใบพัดเพียงอย่างเดียว แต่ควรพิจารณาร่วมกับปัจจัยต่าง ๆ เช่น ความสามารถในการรองรับของแข็ง ความต้านทานการสึกหรอ และความสามารถในการรักษาสมรรถนะภายใต้สภาพการใช้งานจริง
รูปทรงของใบพัด (Impeller Shape)
รูปทรงทางเรขาคณิตของใบพัดมีอิทธิพลโดยตรงต่อการไหลของของเหลวผ่านปั๊ม รูปทรงของใบพัด รวมถึงมุม ความโค้ง และระยะห่างของใบพัด มีผลโดยตรงต่อความราบรื่นของการไหลของของเหลวขณะเข้าสู่และออกจากใบพัด
ใบพัดที่มีความสูงมากมักสามารถเคลื่อนย้ายของเหลวได้ในปริมาณมากขึ้น ส่งผลให้ความสามารถในการส่งอัตราการไหลเพิ่มขึ้น ในขณะที่ใบพัดที่สั้นกว่าจะสามารถถ่ายเทของเหลวได้น้อยกว่า
นอกจากนี้ ขนาดเส้นผ่านศูนย์กลางของใบพัดยังส่งผลต่อสมรรถนะของปั๊ม โดยมีผลต่อระดับความดันที่ปั๊มสามารถสร้างได้ กล่าวคือ ใบพัดที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นจะทำให้ปั๊มสามารถสร้างแรงดันขาออกได้สูงขึ้น
รูปทรงของใบพัดยังเป็นตัวกำหนด Pump Curve และตำแหน่งที่ปั๊มทำงานเมื่อเทียบกับจุดประสิทธิภาพสูงสุด หรือ BEP (Best Efficiency Point) แม้การเปลี่ยนแปลงเพียงเล็กน้อยของรูปทรงใบพัดก็สามารถทำให้สมรรถนะของปั๊มเปลี่ยนแปลงได้
ด้วยเหตุนี้ การออกแบบใบพัดจึงต้องสัมพันธ์อย่างใกล้ชิดกับความต้องการของระบบ ไม่ควรมองว่าใบพัดเป็นเพียงชิ้นส่วนที่มีคุณสมบัติคงที่
การเดินปั๊มใกล้กับจุด BEP ช่วยให้ปั๊มทำงานด้วยประสิทธิภาพที่เหมาะสมและลดความเค้นทางกล ในการใช้งานปั๊มจุ่ม การรักษาจุดทำงานให้ใกล้กับ BEP มากที่สุดจึงมีความสำคัญอย่างยิ่ง ทั้งในด้านสมรรถนะและอายุการใช้งานของอุปกรณ์
เส้นผ่านศูนย์กลางและผลกระทบจากการลดขนาดใบพัด (Diameter & the Impact of Trimming)
การปรับเส้นผ่านศูนย์กลางของใบพัดเป็นวิธีที่ใช้กันทั่วไปในการปรับแต่งสมรรถนะของปั๊มให้เหมาะสมกับการใช้งาน
การ Trimming Impeller หรือการลดขนาดเส้นผ่านศูนย์กลางใบพัด จะทำให้อัตราการไหล (Flow) และเฮด (Head) ที่ปั๊มสามารถส่งได้ลดลง วิธีนี้ช่วยให้ปั๊มสามารถทำงานสอดคล้องกับความต้องการของระบบได้มากขึ้น
อย่างไรก็ตาม สิ่งสำคัญที่ต้องเข้าใจคือ แม้การ Trim ใบพัดจะทำให้สมรรถนะของปั๊มเปลี่ยนแปลง แต่ไม่ได้หมายความว่าจะทำให้ประสิทธิภาพทางไฮดรอลิกของใบพัดเพิ่มขึ้นเสมอไป
ควรทำความเข้าใจว่าการ Trim ใบพัดเป็นวิธีการปรับปั๊มให้สอดคล้องกับสภาวะการทำงานจริงของระบบ เมื่อดำเนินการอย่างถูกต้อง วิธีนี้สามารถช่วยลดการใช้พลังงานในระดับระบบได้ แม้ตัวใบพัดเองจะไม่ได้ทำงานที่จุดประสิทธิภาพสูงสุดก็ตาม

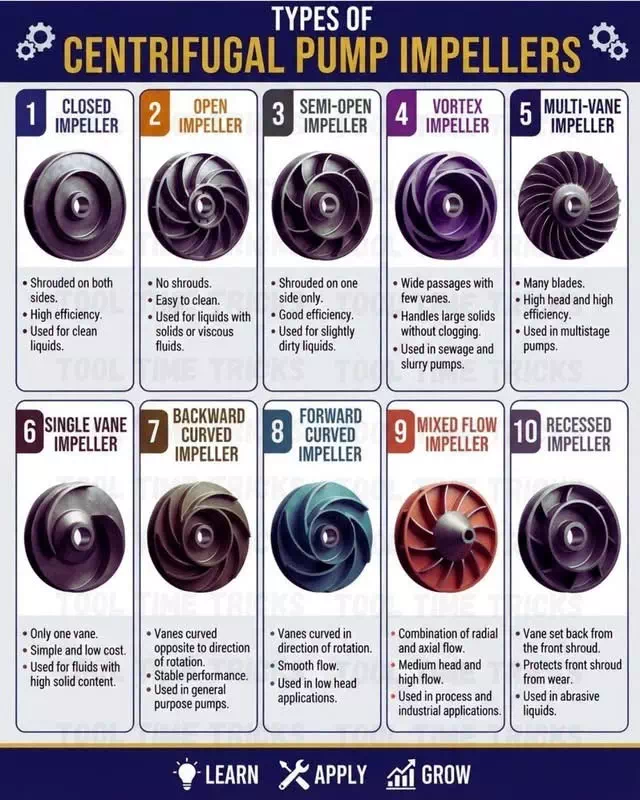

การเปรียบเทียบรูปแบบของใบพัด (Comparing Impeller Designs)
ใบพัดแต่ละรูปแบบให้ระดับประสิทธิภาพที่แตกต่างกัน และใบพัดแต่ละประเภทมีข้อแลกเปลี่ยน (Trade-off) ที่ต้องนำมาพิจารณาในขั้นตอนการเลือกใช้งาน
1. ใบพัดแบบปิด (Closed Impeller) ใบพัดแบบปิดโดยทั่วไปให้ประสิทธิภาพในระดับสูง การออกแบบใบพัดที่มีผนังปิดล้อมใบพัดช่วยลดการไหลวนกลับภายใน (Internal Recirculation) และช่วยให้สามารถสร้างแรงดันได้ดี อย่างไรก็ตาม การออกแบบลักษณะนี้ทำให้ใบพัดมีความสามารถในการรองรับของแข็งได้น้อยกว่า และมีโอกาสเกิดการอุดตันได้ง่ายกว่า เมื่อเกิดการอุดตัน การแก้ไขปัญหามักทำได้ยากเนื่องจากลักษณะของการออกแบบใบพัด ใบพัดแบบปิดแนะนำสำหรับการใช้งานในระบบระบายน้ำเสียและโรงบำบัดน้ำเสียที่เกี่ยวข้องกับของเหลวความหนืดสูง หรือกรณีที่ต้องการแรงดันสูง
2. ใบพัดแบบ Shrouded Channel ใบพัดแบบ Shrouded Channel เป็นรูปแบบที่ช่วยสร้างสมดุลระหว่างประสิทธิภาพและความสามารถในการรองรับของแข็ง ใบพัดประเภทนี้ใช้ช่องทางการไหลที่กำหนดไว้อย่างชัดเจนทั้งบริเวณทางดูดและทางส่ง ทำให้ยังคงรักษาประสิทธิภาพไว้ในระดับค่อนข้างสูง รูปร่างของใบพัดแบบ Shrouded Channel มีลักษณะคล้ายใบพัดแบบปิด แต่สามารถรองรับของเหลวที่มีของแข็งขนาดใหญ่หรือวัสดุประเภทเส้นใยปะปนอยู่ได้ จึงเหมาะสำหรับงานระบายน้ำ ระบบชลประทาน และระบบควบคุมน้ำท่วม ใบพัดแบบ Shrouded Channel ให้ความสมดุลระหว่างความน่าเชื่อถือและความแข็งแรงทนทาน ซึ่งมีส่วนช่วยให้สามารถรักษาประสิทธิภาพการทำงานได้
3. ใบพัดแบบกึ่งเปิด (Semi-Open Impeller) ใบพัดแบบกึ่งเปิดให้ประสิทธิภาพในระดับปานกลาง โดยออกแบบให้สามารถปล่อยของแข็งบางส่วนผ่านใบพัดได้ จึงเป็นการสร้างสมดุลระหว่างข้อดีของใบพัดแบบเปิดและแบบปิด การออกแบบนี้อาจใช้ใบพัดรูปทรงวงกลมแบบใบเดียวหรือสองใบ และมีระยะเคลียร์รันซ์ (Clearance) ที่เหมาะสม เพื่อให้สิ่งแปลกปลอมที่อยู่ในของเหลวสามารถผ่านใบพัดไปได้ ระยะห่างที่แคบระหว่างใบพัดกับฝาครอบทางดูด (Suction Cover) มีส่วนโดยตรงต่อระดับประสิทธิภาพของปั๊ม ใบพัดแบบกึ่งเปิดเป็นทางเลือกที่เหมาะสมสำหรับงานที่มีความเสี่ยงต่อการอุดตัน แต่ยังต้องการประสิทธิภาพที่ดี ใบพัดประเภทนี้ถูกใช้งานอย่างแพร่หลายในปั๊มจุ่มที่ต้องการสมดุลระหว่างประสิทธิภาพและความสามารถในการรองรับของแข็ง เช่น สถานีสูบน้ำเสีย ระบบบำบัดตะกอนและน้ำเสียจากอุตสาหกรรม รวมถึงการจัดการของเสียจากอุตสาหกรรมอาหารและเครื่องดื่ม
4. ใบพัดแบบ Vortex ใบพัดแบบ Vortex อยู่ในกลุ่มที่มีประสิทธิภาพต่ำกว่าเมื่อเทียบกับใบพัดประเภทอื่น หลักการทำงานคือทำให้เกิดการหมุนวนและแรงเหวี่ยงหนีศูนย์กลางระหว่างใบพัดกับเสื้อปั๊ม (Casing) แทนที่จะผลักของเหลวโดยตรงผ่านช่องใบพัด ประสิทธิภาพจึงต่ำกว่า เนื่องจากตัวใบพัดถูกวางให้ห่างออกจากเส้นทางการไหลของของเหลว ข้อดีของใบพัดแบบ Vortex คือมีความสามารถในการรองรับของแข็งได้ดีขึ้น เนื่องจากเศษวัสดุและวัสดุประเภทเส้นใยสามารถผ่านไปได้โดยไม่สัมผัสกับใบพัดโดยตรงใบพัดแบบ Vortex จึงเหมาะอย่างยิ่งสำหรับงานที่มีของแข็งในปริมาณสูงหรือมีวัสดุประเภทเส้นใย เช่น น้ำเสียขั้นต้น (Raw Sewage) มูลสัตว์เหลว (Liquid Manure) และของเสียจากอุตสาหกรรม
ผลกระทบจากการสึกหรอ (The Impact of Wear)

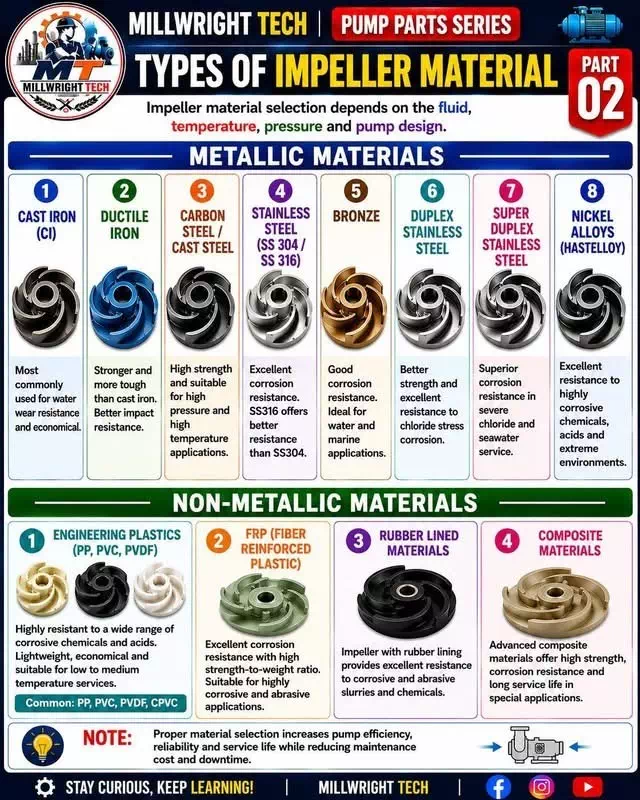

การเลือกชนิดของวัสดุให้เหมาะกับการการใช้งาน เป็นเรื่องจำเป็น เพราะปั๊มจุ่มใช้กับงานปั๊มน้ำที่มีปริมาณสารเคมี และสารแขวนลอยในน้ำต่างกัน เลือกผิดอายุใช้งานจะสั้น
ประสิทธิภาพของใบพัดไม่ได้คงที่ตลอดเวลา เมื่อชิ้นส่วนเกิดการสึกหรอ สมรรถนะของปั๊มก็จะลดลงตามไปด้วย
ในการใช้งานปั๊มจุ่ม อุปกรณ์มักสัมผัสกับสารกัดกร่อน ของแข็ง และของเหลวที่มีฤทธิ์ทางเคมี ดังนั้นการสึกหรอจึงเป็นสิ่งที่หลีกเลี่ยงได้ยาก จากการใช้งานอย่างต่อเนื่อง วัสดุของใบพัดจะค่อย ๆ ถูกกัดออก โดยเฉพาะบริเวณขอบของใบพัด
การกัดกร่อนทางเคมี (Corrosion) การสึกกร่อน (Erosion) และการขัดสี (Abrasion) ล้วนเป็นปัจจัยที่ส่งผลต่อรูปทรงของใบพัด
การเปลี่ยนแปลงเหล่านี้อาจดูเล็กน้อยในช่วงแรก แต่มีผลโดยตรงต่อวิธีการถ่ายโอนพลังงานไปยังของเหลว ผลที่ตามมาคือสมรรถนะของปั๊มจะค่อย ๆ ลดลง และบ่อยครั้งอาจไม่มีใครสังเกตเห็นจนกระทั่งเริ่มส่งผลกระทบต่อการทำงานของระบบ
เมื่อเริ่มเกิดการสึกหรอ อัตราการเสื่อมสภาพมักเพิ่มขึ้นอย่างรวดเร็ว ระยะเวลาการเดินเครื่องที่เพิ่มขึ้นและปริมาณการส่งของเหลวที่ลดลงเป็นสัญญาณว่าใบพัดอาจไม่สามารถทำงานได้ตามที่ออกแบบไว้อีกต่อไป หลักทั่วไปที่ใช้พิจารณาคือ หากสมรรถนะลดลงประมาณ 15% ควรพิจารณาปรับตั้งหรือเปลี่ยนใบพัด
การตรวจติดตามสมรรถนะของปั๊มอย่างต่อเนื่องตามช่วงเวลาเป็นสิ่งสำคัญในการรักษาประสิทธิภาพที่เหมาะสม และช่วยหลีกเลี่ยงการหยุดทำงานของระบบโดยไม่คาดคิด
ความเข้าใจผิดที่พบบ่อย (Common Misconceptions)

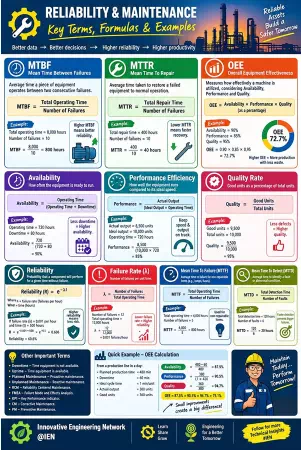

การบริหารความน่าเชื่อถือ (Reliability) ของปั๊ม ต้องมีการเก็บข้อมูลเพื่อวิเคราะห์ MTBF, MTTR, OEE, Up time, Availability,…etc. ซึ่งทำให้ทราบความน่าเชื่อถือ (Reliability) ว่าจะควบคุมได้หรือไม่ เวลาซ่อมมากไปหรือไม่ ค่าใช้จ่ายสูงไปหรือ จะได้หาทางปรับปรุงต่อไป
หนึ่งในความเข้าใจผิดที่พบบ่อยที่สุดคือ การคิดว่าใบพัดที่มีประสิทธิภาพทางไฮดรอลิกสูงที่สุดจะเป็นตัวเลือกที่ดีที่สุดเสมอ ในทางปฏิบัติ แนวคิดดังกล่าวอาจทำให้เข้าใจผิดและนำไปสู่ปัญหาในการใช้งาน เนื่องจากสภาพการทำงานจริงในหน้างานมักแตกต่างจากสภาวะที่ใช้ในการกำหนดค่าประสิทธิภาพของใบพัด
เมื่อมีของแข็งขนาดใหญ่ วัสดุประเภทเส้นใย หรือสารกัดกร่อนอยู่ในของเหลว ใบพัดที่ได้รับการออกแบบมาเพื่อให้มีประสิทธิภาพสูงสุดอาจทำงานแตกต่างจากที่คาดไว้ การใช้งานลักษณะนี้มักต้องการใบพัดที่ให้ความสำคัญกับความสามารถในการปล่อยผ่านของแข็งและความทนทาน มากกว่าการมุ่งเน้นประสิทธิภาพสูงสุดเพียงอย่างเดียว บ่อยครั้งที่การเลือกใบพัดโดยพิจารณาจากประสิทธิภาพเพียงอย่างเดียว อาจทำให้เกิดปัญหาการอุดตันบ่อยครั้ง การสึกหรอที่เพิ่มขึ้น และการบำรุงรักษาที่ไม่ได้วางแผนไว้ ปัญหาเหล่านี้นำไปสู่การหยุดทำงาน (Downtime) และการเรียกเข้าบริการที่เพิ่มขึ้น ซึ่งสวนทางกับเป้าหมายในการเพิ่มประสิทธิภาพโดยรวมของระบบ
เมื่อพิจารณาในมุมมองของทั้งระบบ ใบพัดที่สามารถทำงานได้อย่างต่อเนื่องโดยมีการหยุดชะงักน้อย อาจมีประสิทธิภาพในการใช้งานจริงมากกว่าใบพัดที่มีประสิทธิภาพดีบนกระดาษ แต่ประสบปัญหาเมื่อทำงานในสภาพจริง ดังนั้น ความน่าเชื่อถือ (Reliability), การบำรุงรักษา (Maintenance), ความถี่ในการซ่อมบำรุง และความพร้อมใช้งานของระบบ (Uptime) ล้วนเป็นองค์ประกอบของประสิทธิภาพที่แท้จริงในการใช้งาน
แนวทางการเลือกที่สมดุล (A Balanced Approach)
การทำให้ปั๊มจุ่มมีสมรรถนะที่เชื่อถือได้ จำเป็นต้องพิจารณามากกว่าประสิทธิภาพสูงสุดเพียงอย่างเดียว การเลือกใบพัดที่มีประสิทธิภาพมากที่สุดคือการเลือกที่สะท้อนถึงสภาพแวดล้อมในการทำงานจริง โดยพิจารณาร่วมกับคุณสมบัติของของเหลว ความต้องการของระบบ และการสึกหรอที่เกิดขึ้นเมื่อเวลาผ่านไป
แม้ว่าประสิทธิภาพทางไฮดรอลิกจะยังคงเป็นปัจจัยสำคัญ แต่ต้องพิจารณาควบคู่ไปกับปัจจัยอื่น ๆ เช่น ความสามารถในการรองรับของแข็ง ความน่าเชื่อถือ และข้อกำหนดด้านการบำรุงรักษา เมื่อสามารถสร้างสมดุลระหว่างปัจจัยเหล่านี้ได้ ผลลัพธ์ที่ได้จะไม่ใช่เพียงประสิทธิภาพที่ดีขึ้นเท่านั้น แต่ยังช่วยให้ปั๊มสามารถทำงานได้อย่างสม่ำเสมอและเชื่อถือได้มากขึ้นในระยะยาว หากต้องการ ผมสามารถช่วยทำต่อเป็น ตารางเปรียบเทียบ Closed / Shrouded Channel / Semi-Open / Vortex Impeller พร้อมข้อดี ข้อเสีย และลักษณะงานที่เหมาะสม เพื่อใช้เป็นเอกสารทางวิศวกรรมได้
