อุปกรณ์จำกัดแรงบิด
ทอร์คลิมิเตอร์ (Torque Limiter) หรือ ดุมจำกัดแรงบิด คืออุปกรณ์ป้องกันความเสียหายทางกลไกที่ทำหน้าที่ตัดกำลังหรือจำกัดแรงบิดในระบบส่งกำลังของเครื่องจักร
เมื่อเครื่องจักรเกิดอาการติดขัด, มีภาระงานเกินกำลัง (Overload) หรือรับแรงบิดสูงเกินกว่าค่าที่กำหนดไว้ อุปกรณ์นี้จะทำงานโดยอัตโนมัติ (เช่น ตัดการเชื่อมต่อหรือเกิดการลื่นไถล / Slip) เพื่อป้องกันไม่ให้มอเตอร์ เกียร์ หรือชิ้นส่วนสำคัญอื่น ๆ หักหรือเสียหาย
หน้าที่และการทำงานหลัก
- ป้องกันโอเวอร์โหลด (Overload Protection): ตัดหรือจำกัดแรงบิดไม่ให้เกินพิกัดที่ปลอดภัย
- ทำงานแบบ Slip อัตโนมัติ: เมื่อแรงบิดเกินค่าที่ตั้งไว้ ตัวดุมจะสลิปหรือตัดกำลังทันที และสามารถกลับมาทำงานต่อได้เมื่อแก้ไขอาการติดขัดของเครื่องจักรแล้ว
- ควบคุมค่าแรงบิด: สามารถปรับตั้งค่าแรงบิดมากหรือน้อยได้ตามลักษณะการใช้งานของเครื่องจักรแต่ละประเภท
ประเภทของทอร์คลิมิเตอร์ที่นิยมใช้
- แบบฟริคชัน (Friction Torque Limiter): ใช้แผ่นเสียดทานประกบ ปรับตั้งค่าแรงบิดได้ง่าย เหมาะกับงานทั่วไป
- แบบคัปปลิ้งโซ่ หรือแบบต่อสองเพลา: ใช้เชื่อมต่อระหว่างเพลาขับและเพลาตาม
- แบบบอล/สปริง (Ball-detent / Safety Clutch): ตัดกำลังอย่างเฉียบพลันเมื่อเกิดโอเวอร์โหลด เหมาะกับงานที่ต้องการความแม่นยำสูง
การใช้งานทอร์คลิมิเตอร์ นิยมใช้ในระบบส่งกำลังของเครื่องจักรทุกประเภทที่เสี่ยงต่อการติดขัด (Jamming) หรือโอเวอร์โหลด เพื่อป้องกันมอเตอร์ไหม้ เพลาคด หรือเกียร์แตก โดยครอบคลุมกลุ่มอุตสาหกรรมและประเภทเครื่องจักรดังนี้1.ระบบสายพานลำเลียง (Conveyor Systems)
- การใช้งาน: ติดตั้งที่เพลาขับของสายพานลำเลียงกล่อง, ขวด, หรือวัสดุหนัก
- หน้าที่: หากมีวัตถุไปติดขัดในระบบสายพาน ทอร์คลิมิเตอร์จะสลิป (ลื่นไถล) ทันที เพื่อไม่ให้โซ่ขาดหรือมอเตอร์ไหม้
2.เครื่องจักรในกระบวนการผลิตและบรรจุภัณฑ์ (Packaging & Processing Machines)
- การใช้งาน: เครื่องบรรจุขวด, เครื่องติดฉลาก, เครื่องห่อฟิล์ม, และเครื่องบรรจุกล่อง
- หน้าที่: เครื่องจักรกลุ่มนี้ทำงานด้วยความเร็วสูงและต้องการจังหวะที่แม่นยำ (Indexing) หากมีชิ้นงานติดขัด ทอร์คลิมิเตอร์แบบลูกปืน (Ball-detent) จะดีดออกเพื่อหยุดระบบทันที ป้องกันไม่ให้กลไกราคาแพงเสียหาย
3.เครื่องจักรในงานสิ่งแวดล้อมและการบำบัดน้ำเสีย (Wastewater Treatment)
- การใช้งาน: เครื่องกวาดตะกอน (Scraper) หรือเครื่องบดทำลายขยะ
- หน้าที่: ป้องกันระบบมอเตอร์และเกียร์พังเสียหาย เมื่อใบกวาดตะกอนไปชนกับสิ่งกีดขวางขนาดใหญ่ที่ปนมาในน้ำ
5.เครื่องจักรงานไม้ งานเหล็ก และการพิมพ์ (Heavy Machinery)
- การใช้งาน: เครื่องรีดเหล็ก, เครื่องป้อนกระดาษแท่นพิมพ์ขนาดใหญ่, เครื่องตัดไม้
- หน้าที่: รองรับแรงกระแทกเฉียบพลัน (Shock loads) เมื่อใบมีดหรือลูกกลิ้งเจอวัสดุที่มีความแข็งเกินไป
วิธีเลือกและติดตั้งเบื้องต้น
- การติดตั้งร่วมกับอุปกรณ์อื่น: ทอร์คลิมิเตอร์มักจะถูกนำไปประกอบร่วมกับ เฟืองโซ่ (Sprocket), มู่เล่ย์สายพาน (Pulley), หรือ คัปปลิ้ง (Coupling) เพื่อส่งกำลังไปยังเพลาอีกฝั่ง
- การปรับตั้งค่า: สามารถปรับความตึงของสปริงเพื่อตั้งค่าแรงบิด (Torque) ให้พอดีกับโหลดหน้างาน หากตั้งอ่อนไปเครื่องจะสลิปบ่อย แต่หากตั้งแข็งไปอุปกรณ์จะไม่ช่วยเซฟตี้

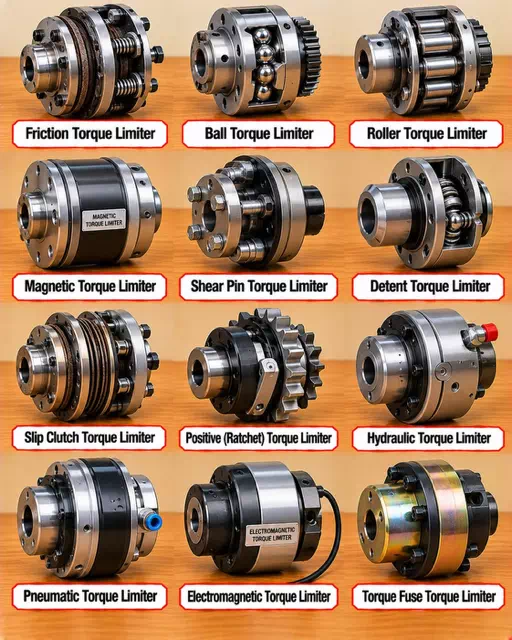

อุปกรณ์จำกัดแรงบิด (Torque Limiter) 12 ประเภท
ทำหน้าที่ป้องกันระบบส่งกำลังและเครื่องจักรจากการรับแรงบิดเกินพิกัด โดยตัดหรือปล่อยการส่งกำลังเมื่อโหลดเกินค่าที่ตั้งไว้
รายละเอียดแต่ละประเภท
| # | ชื่อ (English) | ชื่อ (ไทย) | คำอธิบาย |
| 1 | Friction | แบบเสียดทาน | ใช้แรงเสียดทานของแผ่นคลัตช์ที่ปรับแรงอัดด้วยสปริง เมื่อแรงบิดเกินจะลื่นไถล ใช้ซ้ำได้ |
| 2 | Ball | แบบลูกบอล | ลูกบอลถูกสปริงกดในร่อง เมื่อเกินพิกัดลูกบอลหลุดร่องและตัดการส่งกำลัง |
| 3 | Roller | แบบลูกกลิ้ง | หลักการคล้ายแบบลูกบอลแต่ใช้ลูกกลิ้ง รับแรงบิดได้สูงกว่า |
| 4 | Magnetic | แบบแม่เหล็ก | ส่งแรงบิดด้วยแรงแม่เหล็ก ไม่สัมผัสกันโดยตรง เมื่อเกินพิกัดจะลื่นหลุด |
| 5 | Shear Pin | แบบเดือยเฉือน | เดือยจะขาดเมื่อแรงบิดเกิน ต้องเปลี่ยนเดือยใหม่หลังทำงาน ราคาประหยัด |
| 6 | Detent | แบบดีเทนต์ | ชิ้นส่วนล็อกในร่อง (detent) จะหลุดเมื่อเกินพิกัด ตั้งค่าได้แม่นยำ |
| 7 | Slip Clutch | คลัตช์ลื่น | ปล่อยให้เพลาลื่นไถลเมื่อโหลดเกิน เพื่อป้องกันความเสียหาย |
| 8 | Positive (Ratchet) | แบบแร็ทเช็ท | ส่งกำลังแบบล็อกแน่นด้วยฟัน เมื่อเกินพิกัดจะคลายออกและตัดการส่งกำลัง |
| 9 | Hydraulic | แบบไฮดรอลิก | ใช้แรงดันของไหลไฮดรอลิกกำหนดค่าแรงบิดที่ตัด |
| 10 | Pneumatic | แบบนิวเมติก | ใช้แรงดันลมกำหนดแรงบิด ปรับค่าได้จากแรงดันลม |
| 11 | Electromagnetic | แบบแม่เหล็กไฟฟ้า | ใช้แม่เหล็กไฟฟ้า ปรับแรงบิดผ่านกระแสไฟฟ้า ควบคุมระยะไกลได้ |
| 12 | Torque Fuse | ฟิวส์แรงบิด | ชิ้นส่วนยอมให้ขาด/ตัดเมื่อเกินพิกัด คล้ายฟิวส์ไฟฟ้า |
ประโยชน์หลักของทอร์คลิมิเตอร์ คือการทำหน้าที่เป็น “ฟิวส์เชิงกล” ให้กับเครื่องจักร ซึ่งช่วยปกป้องระบบส่งกำลังทั้งหมดเมื่อเกิดเหตุการณ์ไม่คาดคิด โดยมีประโยชน์ในด้านต่างๆ ดังนี้
1.ป้องกันความเสียหายและการสูญเสีย (Machine Protection)
- เซฟชิ้นส่วนราคาแพง: ป้องกันไม่ให้มอเตอร์ไหม้, เกียร์แตก, เพลาคด หรือโซ่/สายพานขาด เมื่อเครื่องจักรเกิดการติดขัด (Jamming)
- ลดแรงกระแทกเฉียบพลัน: ช่วยซับแรงกระแทก (Shock Load) ที่เกิดขึ้นในระบบ ทำให้ชิ้นส่วนต่างๆ มีอายุการใช้งานยาวนานขึ้น
2.ลดค่าใช้จ่ายและเวลาในการซ่อมบำรุง (Cost & Downtime Reduction)
- ลด Downtime: เมื่อเครื่องจักรติดขัด ทอร์คลิมิเตอร์จะลื่นไถล (Slip) หรือตัดกำลังทันที ทำให้ชิ้นส่วนไม่หัก พนักงานแค่เคลียร์สิ่งติดขัดออกก็เดินเครื่องต่อได้เลยภายในไม่กี่นาที
- ประหยัดค่าอะไหล่: ค่าเปลี่ยนแผ่นฟริคชันหรือการเซ็ตทอร์คลิมิเตอร์ใหม่ มีราคาถูกกว่าการซื้อเกียร์หรือมอเตอร์ตัวใหม่ตัวละหลายหมื่นบาทอย่างมาก
3.เพิ่มความปลอดภัยในการทำงาน (Safety Enhancement)
- ปกป้องผู้ปฏิบัติงาน: ในกรณีที่เกิดอุบัติเหตุมีสิ่งแปลกปลอมหรืออวัยวะหลุดเข้าไปติดในกลไก ทอร์คลิมิเตอร์จะตัดกำลังทันที ช่วยลดความรุนแรงของอุบัติเหตุลงได้
- ป้องกันอัคคีภัย: ลดความเสี่ยงจากการที่มอเตอร์โอเวอร์โหลดจนเกิดความร้อนสะสมและไฟฟ้าลัดวงจร
4.เพิ่มประสิทธิภาพและความยืดหยุ่น (Operational Flexibility)
- ปรับตั้งค่าได้ตามใจชอบ: สามารถปรับความตึงของสปริงเพื่อกำหนดค่าแรงบิด (Torque) ให้เหมาะสมกับน้ำหนักของงานในแต่ละไลน์ผลิตได้
- รีเซ็ตตัวเองอัตโนมัติ: สำหรับทอร์คลิมิเตอร์ส่วนใหญ่ เมื่อเคลียร์ปัญหาโอเวอร์โหลดเสร็จ ระบบจะกลับมาทำงานต่อได้ทันทีโดยไม่ต้องเปลี่ยนอุปกรณ์ใหม่เหมือนฟิวส์ไฟฟ้า
ความแตกต่างที่สำคัญที่สุดระหว่าง ทอร์คลิมิตเตอร์ (Torque Limiter) และ โอเวอร์รันนิ่งคลัช (Overrunning Clutch หรือ Freewheel) คือวัตถุประสงค์ในการควบคุมและเงื่อนไขในการทำงานของกลไก โดย Torque Limiter จะตอบสนองต่อ “ความแรง (แรงบิดที่มากเกินไป)” เพื่อป้องกันความเสียหายของเครื่องจักร ในขณะที่ Overrunning Clutch จะตอบสนองต่อ “ทิศทางและความเร็วรอบที่ต่างกัน” ของเพลาขับและเพลาตาม
เพื่อให้เห็นภาพและนำไปใช้งานได้อย่างถูกต้อง สามารถเปรียบเทียบความแตกต่างอย่างละเอียดได้ดังนี้
ตารางเปรียบเทียบเชิงลึก
| คุณลักษณะ | ทอร์คลิมิตเตอร์ (Torque Limiter) | โอเวอร์รันนิ่งคลัช (Overrunning Clutch) |
| หลักการทำงานหลัก | ทำงานเมื่อ แรงบิด (Torque) เกินพิกัด ที่ตั้งไว้ โดยระบบจะลื่นไถลหรือปลดล็อกเพื่อตัดกำลัง | ทำงานเมื่อ ความเร็วรอบของเพลาตาม เร็วกว่าเพลาขับ หรือเมื่อมีการหมุนย้อนศร (ส่งกำลังได้ทิศทางเดียว) |
| วัตถุประสงค์การใช้งาน | ป้องกันความเสียหาย (Safety / Overload Protection) ของมอเตอร์และเครื่องจักรเมื่อเกิดการติดขัด (Jam) | ควบคุมทิศทางและการปล่อยฟรี ป้องกันแรงเฉื่อยจากโหลดหมุนย้อนกลับมาฝั่งต้นกำลัง |
| ลักษณะการทำงาน | ปกติจะล็อกแน่นเพื่อส่งกำลัง 100% แต่จะ สลิป (Slip) หรือหลุดออก เมื่อโหลดหนักเกินไป | จะ ล็อก (Engage) เพื่อส่งกำลังในทิศทางหนึ่ง และ ปล่อยฟรี (Overrun/Freewheel) ในอีกทิศทางหนึ่ง |
| การเปรียบเทียบในระบบไฟฟ้า | เปรียบเสมือน “ฟิวส์หรือเบรกเกอร์เชิงกล“ | เปรียบเสมือน “ไดโอด (Diode) เชิงกล“ ที่ยอมให้กระแส (กำลัง) ไหลผ่านได้ทางเดียว |
| ตัวอย่างการประยุกต์ใช้ | สายพานลำเลียง, เครื่องบรรจุภัณฑ์, เครื่องบด หรือระบบขับเคลื่อนที่เสี่ยงต่อการติดขัดขัดสมาธิ | ล้อหลังจักรยาน (หยุดปั่นแต่ล้อยังวิ่งได้), ระบบสตาร์ทเครื่องยนต์ (ไดสตาร์ท), พัดลมระบายอากาศขนาดใหญ่ |
เจาะลึกการทำงานของแต่ละอุปกรณ์
1.ทอร์คลิมิตเตอร์ (Torque Limiter)
- การทำงาน: เป็นอุปกรณ์ป้องกัน Overload เชิงกล เราสามารถตั้งค่าแรงบิดสูงสุดที่ยอมรับได้ (เช่น ด้วยการปรับความตึงของสปริงหรือแรงดันลม) ตราบใดที่เครื่องจักรทำงานในโหลดปกติ มันจะหมุนส่งกำลังไปพร้อมกัน แต่หากเกิดเหตุการณ์เครื่องจักรติดขัด (Jam) หรือโหลดหนักกะทันหันจนแรงบิดพุ่งสูงเกินค่าที่ตั้งไว้ ตัว Torque Limiter จะทำการลื่นไถล (Slip) หรือดีดตัวตัดกำลังออกจากกันทันที
- ประโยชน์: มอเตอร์และเกียร์จะไม่พังเสียหาย และช่วยลดเวลา Downtime ในการซ่อมบำรุง
2.โอเวอร์รันนิ่งคลัช (Overrunning Clutch / One-Way Clutch)
- การทำงาน: ภายในจะใช้กลไกประเภทตลับลูกปืนทางเดียว (Sprag หรือ Roller) ทำให้มันส่งกำลังได้เฉพาะเวลาที่หมุนไปในทิศทางที่กำหนดเท่านั้น หากเพลาขับหยุดหมุน แต่เพลาตามยังมีแรงเฉื่อยหมุนต่อไปข้างหน้า (Overrun) ตัวคลัชจะปล่อยฟรีทันที ทำให้เพลาตามหมุนลอยไปได้เรื่อย ๆ โดยไม่ฉุดให้ตัวขับหมุนตาม หรือในทางกลับกันหากหมุนย้อนศรระบบจะล็อกเพื่อป้องกันการไหลกลับ (Backstop)
- ประโยชน์: ป้องกันไม่ให้แรงเฉื่อยจากโหลดขนาดใหญ่สะท้อนกลับมาพังมอเตอร์หรือต้นกำลังตอนสั่งหยุดเครื่อง
