เทคนิคการรักษาความเชื่อถือได้ของไดอะแฟรมปั๊ม

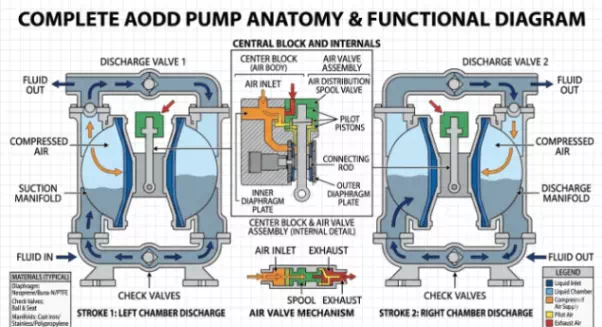

Air-Operated Double-Diaphragm pump (AODD) หรือปั๊มไดอะแฟรมคู่ขับเคลื่อนด้วยลม เป็นที่รู้จักในด้านความน่าเชื่อถือ ความสามารถในการใช้งานที่หลากหลาย และการบำรุงรักษาที่ง่าย จึงเป็นตัวเลือกที่ได้รับความนิยมสำหรับงานถ่ายเทของเหลว
แม้จะนำไปใช้งานในสภาวะและสภาพแวดล้อมที่รุนแรง ปั๊ม AODD เหล่านี้ก็ได้รับการออกแบบให้มีความใว้ใจได้ ทนทาน และประสิทธิภาพในระดับสูง เพื่อใช้สำหรับงานอุตสาหกรรม
ด้วยโครงสร้างของปั๊มที่ไม่ซับซ้อน ทำให้ปั๊ม AODD ใช้งานง่ายและมีค่าใช้จ่ายในการซ่อมแซมน้อย มีความที่คุ้มค่าสูง
อย่างไรก็ตาม ยังมีหลายปัจจัยที่สามารถทำให้ปั๊ม AODD ความเชื่อถือในการใช้งานต่ำ ความเสียหายหรืออายุการใช้งานสั้นกว่าความคาดหวัง ผู้ใช้งานจึงต้องทำความเข้าใจในปัจจัยที่เป็นสาเหตุ เพื่อจะช่วยให้การใช้งานยืนยาวขึ้น หลีกเลี่ยงการหยุดเครื่อง และทำให้มั่นใจว่าปั๊มทำงานได้อย่างเต็มประสิทธิภาพอยู่เสมอ
ความไม่น่าเชื่อถือ (Reliable) และอายุการใช้งานของปั๊ม มีสาเหตุจาก
1. ตัวปั๊มเอง
1.1 ปั๊มราคาถูก ไม่ได้ซื้อจากแบรนด์ที่เชื่อถือได้ (Reliable) มีเชื่อเสียงในการใช้งานในตลาด
1.2 ใช้อะไหล่เทียม ไม่ใช้ของแท้ คุณภาพไม่ได้ตามต้องการ
1.3 การไม่มีอะไหล่เปลี่ยนทันท่วงที ไม่มีตัวแทนใว้บริการ

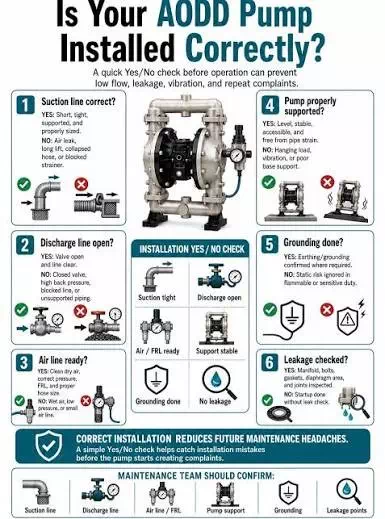

2. การติดตั้ง และการใช้งานผิดพลาด
ข้อผิดพลาดที่พบบ่อยที่สุดในการติดตั้งการใช้งานและการบำรุงรักษา
- ไม่ใช้ชิ้นส่วนที่ทนต่อการขัดถู
- สูบของเหลวที่ไม่เข้ากันทางเคมีกับวัสดุของปั๊ม
- ไม่พิจารณาระบบจ่ายลมอัด
- เลือกขนาด Fitting ของปั๊มไม่ถูกต้อง
- ขาดความรู้ความเข้าใจเกี่ยวกับปั๊ม AODD
ข้อผิดพลาดเหล่านี้สามารถป้องกันได้ไม่ยาก ซึ่งจะอธิบายต่อไป
1. ไม่ใช้วัสดุ หรือชิ้นส่วนที่ทนต่อการขัดถู
เมื่อสูบของเหลวที่มีคุณสมบัติกัดกร่อนจากการขัดถู (Abrasive Fluids) ควรเลือกใช้ชิ้นส่วนที่ผลิตจากวัสดุที่มีความทนทานต่อการขัดถูสูง
ตัวอย่าง หากต้องสูบ Ceramic Slip ซึ่งเป็นสารแขวนลอยที่มีอนุภาคเซรามิกและมีความสามารถในการขัดถูสูง ควรพิจารณาเปลี่ยน Rubber Valve Seat เป็น
- Stainless Steel
- Cast Iron
เพื่อช่วยลดการสึกหรอที่เกิดจากการขัดถู
สำหรับปั๊มพลาสติก PVDF จะมีความทนทานต่อการขัดถูมากกว่า Polypropylene (PP) ในบางการใช้งาน
หากไม่แน่ใจว่าวัสดุชนิดใดเหมาะสมกับของเหลวที่ต้องสูบ ควรปรึกษา ผู้ผลิต AODD Pump เพื่อเลือกวัสดุที่เหมาะสม
ของเหลวที่มีอนุภาคแข็งหรือ Abrasive สูง ควรเลือกวัสดุ Valve Seat, Ball และชิ้นส่วนที่สัมผัสของเหลวให้มีความทนต่อการสึกหรออย่างเหมาะสมกับของเหลวที่ปั๊ม
2. สูบของเหลวที่ไม่เข้ากันทางเคมีกับวัสดุของปั๊ม
สิ่งสำคัญอย่างมากคือต้องตรวจสอบให้แน่ใจว่าของเหลวที่กำลังสูบมีความเข้ากันได้ทางเคมี (Chemical Compatibility) กับวัสดุที่ใช้ผลิตปั๊ม
วัสดุที่ต้องพิจารณา ได้แก่
- Elastomers — วัสดุยืดหยุ่น เช่น Diaphragm และ O-Ring
- Castings — วัสดุของตัวเรือนที่ผ่านกระบวนการหล่อ
- Hardware — ชิ้นส่วนโลหะต่าง ๆ โดยเฉพาะในกรณีที่มีแผนจะนำปั๊มไปจุ่มอยู่ในของเหลว
เนื่องจากสารเคมีหลายชนิดอาจก่อให้เกิดอันตราย การเลือกปั๊มที่ผลิตจากวัสดุที่ทนต่อสารเคมีที่กำลังสูบ จึงเป็นเรื่องสำคัญทั้งต่อประสิทธิภาพและความปลอดภัย
วิธีที่ง่ายที่สุดในการตรวจสอบ ให้ตรวจสอบ Chemical Compatibility Guide ของผู้ผลิตปั๊ม หากยังมีข้อสงสัยเกี่ยวกับความเหมาะสมของวัสดุ ควรติดต่อ
- ตัวแทนจำหน่ายในพื้นที่
- ผู้เชี่ยวชาญด้าน Application ของโรงงานผู้ผลิต
- ฝ่ายวิศวกรรมของผู้ผลิตปั๊ม
ตัวอย่างความผิดพลาด เลือกวัสดุผิด → สารเคมีกัดกร่อน/ทำให้บวม → Diaphragm หรือ Seal เสียหาย → เกิดการรั่ว → ปั๊มหยุดทำงาน
3. ไม่พิจารณาระบบจ่ายลมอัด
อาจกล่าวได้ว่าไม่มีปัจจัยใดส่งผลต่ออายุการใช้งานของ AODD Pump มากไปกว่าคุณภาพและแรงดันของลมอัด เพราะลมอัดคือแหล่งตัวขับ หรือพลังงานของปั๊ม AODD
ลมไม่ตรงกับความต้องการของปั๊ม ลมสกปรกสามารถทำให้ประสิทธิภาพของปั๊มลดลง แรงดันลมเป็นตัวกำหนดได้ว่าปั๊มจะทำงานเต็มประสิทธิภาพ ทำงานได้ไม่เต็มที่ หรือไม่ทำงานเลย
แรงดันลมเป็นตัวควบคุม
- ความเร็วในการทำงานของปั๊ม
- จำนวน Cycle
- อัตราการไหล (Flow Rate)
หากปั๊มได้รับแรงดันลมสูงเกินกว่าที่ต้องการ จะทำให้
Air Pressure สูงเกินไป à Pump Cycle เร็วเกินไป à ใช้ลมมากขึ้น à ประสิทธิภาพลดลง à ชิ้นส่วนสึกหรอเร็วขึ้น à Pump Failure ก่อนเวลา
วิธีป้องกัน คือการติดตั้ง Air Filter/Regulator (FR) เพื่อให้
- ลมสะอาด
- แรงดันอยู่ในระดับที่เหมาะสม
- ลดสิ่งสกปรกและความชื้นเข้าสู่ระบบ
นอกจากนี้ ต้องให้เวลาเพียงพอแก่ของเหลวในการไหลเข้าและออกจากแต่ละ Fluid Chamber รวมถึงต้องให้ Valve Ball สามารถนั่งบน Valve Seat ได้อย่างสมบูรณ์
เพื่อให้แต่ละ Stroke ทำงานครบถ้วนและช่วยเพิ่ม Volumetric Efficiency ของปั๊ม
4. เลือกขนาด Fitting ของปั๊มไม่ถูกต้อง
ก่อนที่ของเหลวจะเริ่มไหลผ่านปั๊ม ต้องตรวจสอบให้แน่ใจว่าท่อและ Fitting ทั้งทางดูดและทางส่งมีขนาดไม่น้อยกว่าขนาด Connection ของปั๊ม การดำเนินการนี้ตั้งแต่ขั้นตอนติดตั้งจะช่วยเพิ่มประสิทธิภาพของปั๊ม ตัวอย่าง เช่น
หากติดตั้งปั๊มขนาด 2 นิ้ว ก็ควรเชื่อมต่อกับท่อขนาด 2 นิ้ว หรือใหญ่กว่า ไม่ควรใช้ท่อที่เล็กกว่า เช่น Pump 2″ → Pipe 1″ เพราะจะทำให้เกิด Suction Restriction หรือการจำกัดการไหลทางด้านดูด ซึ่งจะส่งผลเสียต่อ
- Pump Flow ลดลง
- Pump Efficiency ลดลง
- Diaphragm Life ลดลง
ดังนั้น การเลือกขนาดท่อและ Fitting ที่เหมาะสมจึงเป็นขั้นตอนที่สำคัญมากต่ออายุการใช้งานที่ยาวนานและการทำงานอย่างมีประสิทธิภาพของปั๊ม
5. ขาดความรู้ความเข้าใจเกี่ยวกับ AODD Pump
แม้ AODD Pump จะมีโครงสร้างที่เรียบง่ายและใช้งานไม่ซับซ้อน แต่ผู้ใช้งานก็ยังจำเป็นต้องมีความรู้ความเข้าใจเกี่ยวกับเทคโนโลยีของปั๊มก่อนที่จะทำการ
- ติดตั้ง
- เดินเครื่อง
- ปรับตั้ง
- ตรวจสอบ
- บำรุงรักษา
สิ่งที่แนะนำให้ดำเนินการ
1. อ่านคู่มือปั๊ม (Pump Manual) ศึกษาคู่มือของปั๊มให้เข้าใจถึง
- หลักการทำงาน
- วิธีติดตั้ง
- แรงดันลมที่เหมาะสม
- ความสามารถในการสูบ
- ข้อจำกัดของปั๊ม
- วิธีบำรุงรักษา
- วิธีเปลี่ยนอะไหล่
2. สร้างความสัมพันธ์กับผู้ผลิตหรือตัวแทนจำหน่าย
ผู้ผลิตและตัวแทนจำหน่ายจำนวนมากมีบริการ Technical Assistance เช่น
- ให้คำปรึกษาทางโทรศัพท์
- ให้คำแนะนำผ่านระบบออนไลน์
- ส่งผู้เชี่ยวชาญเข้าหน้างาน
- ช่วยเลือกปั๊มและวัสดุให้เหมาะกับ Application
สรุป 5 สิ่งที่สามารถทำให้ AODD Pump เสียหาย
| ข้อ | ความผิดพลาด | ผลกระทบหลัก | แนวทางป้องกัน |
| 1 | ใช้ชิ้นส่วนไม่ทน Abrasion | สึกหรอเร็ว | เลือกวัสดุที่ทนการขัดถู |
| 2 | วัสดุไม่เข้ากับสารเคมี | บวม กรอบ แตกร้าว รั่ว | ตรวจ Chemical Compatibility |
| 3 | ไม่ควบคุมลมอัด | Cycle เร็ว/Flow ไม่เหมาะสม/สึกเร็ว | ใช้ Filter + Regulator |
| 4 | Fitting เล็กเกินไป | Suction Restriction / Flow ลด | ใช้ท่อ ≥ ขนาด Connection |
| 5 | ขาดความรู้ AODD | ติดตั้ง/ใช้งานผิด | อ่าน Manual และปรึกษาผู้ผลิต |
AODD Pump เป็นปั๊มที่มีโครงสร้างเรียบง่ายและทนทาน แต่ความทนทานจะเกิดขึ้นได้เต็มที่ก็ต่อเมื่อมีการเลือกวัสดุ ออกแบบระบบ ติดตั้ง และใช้งานอย่างถูกต้อง
การบำรุงรักษา AODD Pump เพื่อช่วยหลีกเลี่ยง Downtime
หากรับผิดชอบโรงงานที่มีเครื่องจักรและอุปกรณ์จำนวนมาก ย่อมทราบดีว่าการทำให้เครื่องจักรทำงานได้อย่างราบรื่นและต่อเนื่องมีความสำคัญอย่างมากต่อการรักษาแผนการผลิตและลด Downtime การหยุดเครื่องโดยไม่ได้วางแผนนำไปสู่การสูญเสียรายได้ ดังนั้นจึงควรป้องกันให้ได้มากที่สุด แม้ว่า Air-Operated Double-Diaphragm (AODD) Pump จะขึ้นชื่อเรื่องความน่าเชื่อถือ แต่เช่นเดียวกับเครื่องจักรทุกชนิด ปั๊มยังคงต้องได้รับการบำรุงรักษาและซ่อมแซมตามระยะเพื่อให้มีความทนทานและสามารถใช้งานได้ยาวนาน
ข้อดีของ AODD Pump คือบำรุงรักษาได้ง่ายเนื่องจากมีชิ้นส่วนอยู่เพียงไม่กี่ชิ้น
ชิ้นส่วนน้อย → จุดที่ต้องซ่อมน้อย → Maintenance ลดลง → Downtime ลดลง ดังนั้น AODD Pump จึงมักต้องการการบำรุงรักษาน้อยกว่าปั๊มบางประเภท
แนวทางในการบำรุงรักษา AODD Pump เพื่อให้ปั๊มสามารถทำงานได้อย่างมีประสิทธิภาพสูงสุด
1. การบำรุงรักษาเชิงป้องกัน
แทนที่จะรอให้ปั๊มเกิดความเสียหายก่อนแล้วจึงซ่อม ควรจัดทำแผนการบำรุงรักษาเชิงป้องกัน (Preventative Maintenance Plan) ที่กำหนดการตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอ แนวทางนี้ช่วยให้สามารถตรวจพบปัญหาก่อนที่จะพัฒนาไปสู่ความเสียหายรุนแรง เพื่อให้การบำรุงรักษาทำได้อย่างรวดเร็วและง่ายขึ้น ควรสอบถามผู้ผลิตปั๊มหรือตัวแทนจำหน่ายเกี่ยวกับ Repair Kits ที่ครอบคลุมทั้ง
- Air Side — ส่วนของระบบลม
- Wet Side — ส่วนที่สัมผัสกับของเหลว
การมีชุดอะไหล่ที่เหมาะสมพร้อมใช้งาน จะช่วยลดเวลาที่ต้องใช้ในการซ่อมและทำให้ปั๊มกลับมาเดินเครื่องได้เร็วขึ้น
2. กรองและควบคุมแรงดันลมอัด
ลมที่ออกจาก Compressor ส่วนใหญ่มักมีลักษณะ
- อุ่นหรือมีอุณหภูมิสูง
- มีความชื้น
- มีสิ่งสกปรก
- แรงดันอาจไม่ได้รับการควบคุมอย่างเหมาะสม
การใช้ลมที่สกปรกและไม่ได้ควบคุมแรงดันสามารถสร้างความเสียหายหรือทำให้อายุการใช้งานของอุปกรณ์ปลายทาง เช่น AODD Pump สั้นลง ดังนั้นควรติดตั้งอุปกรณ์กรองลมและควบคุมแรงดันลม (FR) เพื่อช่วยกำจัดสิ่งปนเปื้อนทั้งแบบของแข็งและของเหลวออกจากลมพร้อมควบคุมการไหลและแรงดันของลม
3. ติดตั้ง Pulsation Dampener
AODD Pump ทุกเครื่องจะเกิด Pulsation หรือการเต้นหรือกระเพื่อมของอัตราการไหลของของเหลวขณะทำงานเนื่องจากหลักการทำงานแบบ Double Diaphragm ดังนั้น หากระบบต้องการให้การไหลมีความสม่ำเสมอมากขึ้น ผู้ใช้สามารถติดตั้ง Pulsation Dampener อุปกรณ์นี้มีชื่อเรียกอื่น ๆ เช่น
- Surge Suppressor
- Surge Dampener
- Tranquilizer
Pulsation Dampener เป็นอุปกรณ์ที่ติดตั้งได้ค่อนข้างง่ายและจะช่วยลด Pulsation ของของเหลวที่ออกจากปั๊ม
4. ควบคุมและตรวจจับการรั่วไหล
การรั่วไหลในกระบวนการผลิตสามารถนำไปสู่
- Downtime
- การสูญเสียผลิตภัณฑ์และรายได้
- ความเสียหายต่ออุปกรณ์
- ความเสี่ยงต่อความปลอดภัยของพนักงาน
โดยเฉพาะเมื่อสูบของเหลวที่มีฤทธิ์รุนแรง เช่นสารเคมีที่ใช้ในกระบวนการผลิต การรั่วไหลอาจส่งผลกระทบอย่างรุนแรงต่อทั้งสุขภาพของพนักงานและสิ่งแวดล้อมโดยรอบโรงงาน ดังนั้น Leak Detection Device จึงมีประโยชน์อย่างมาก โดยเฉพาะเมื่อต้องสูบ
- ของเหลวอันตราย (Hazardous Fluids)
- ของเหลวราคาแพง (Costly Fluids)
ระบบตรวจจับการรั่วสามารถตรวจสอบความสมบูรณ์ของ Diaphragm ได้หลายรูปแบบ
4.1 การตรวจจับการรั่วแบบมองเห็น
ใช้ Clear Sight Tubes หรือท่อใสที่ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบภายนอกของปั๊มได้หากไดอะแฟรมเกิดการแตกหรือรั่วของเหลวจะสามารถมองเห็นได้จากบริเวณที่ออกแบบไว้สำหรับตรวจสอบ มีข้อดีคือเรียบง่ายและสามารถตรวจสอบด้วยสายตาได้โดยตรง
4.2 การตรวจจับการรั่วแบบอิเล็กทรอนิกส์
ระบบนี้ช่วยให้สามารถตรวจสอบสภาพของ Diaphragm จากระยะไกล โดยใช้
- Module
- Liquid Sensors
- ระบบตรวจจับที่ติดตั้งภายใน Air Chamber
เมื่อมีของเหลวรั่วผ่านไดอะแฟรม ระบบสามารถตรวจจับและส่งสัญญาณเตือนได้ เหมาะสำหรับระบบที่ต้องการ Continuous Monitoring
4.3 การตรวจจับการรั่วแบบกลไก
ใช้ Pneumatic Valve ซึ่งจะเปิดเมื่อสัมผัสกับของเหลวที่กำลังสูบ เมื่อวาล์วเปิดจะใช้แรงดันลมสร้างสัญญาณ โดยทั่วไปเป็นสัญญาณเสียง (Audible Signal) เพื่อแจ้งเตือนว่าเกิดการรั่วของ Diaphragm
5. เลือกผู้ผลิต/ผู้จำหน่ายที่สามารถไว้วางใจได้
AODD Pump ที่มีจำหน่ายในตลาดไม่ได้มีคุณภาพและความสามารถเหมือนกันทั้งหมดดังนั้น การเลือกผู้ผลิตและ Supplier ที่มีความน่าเชื่อถือจึงมีความสำคัญต่อ
- Reliability
- Maintenance
- Spare Parts Availability
- Technical Support
- Pump Life Cycle
ข้อมูลของบางผู้ผลิตได้ระบุว่าสามารถเปลี่ยนชิ้นส่วนดังกล่าวได้ในเวลาประมาณ 5 นาที เมื่อเทียบกับแบรนด์อื่นซึ่งใช้เวลาประมาณ 50 นาที นั่นหมายถึงการลดเวลาในการซ่อมได้อย่างมากและจะช่วยให้ปั๊มกลับมาเดินเครื่องได้เร็วขึ้น
การลด AODD Pump Downtime
| แนวทาง | จุดประสงค์ | ผลที่ได้ |
| Preventative Maintenance | ตรวจสอบก่อนเกิด Failure | ลด Unexpected Failure |
| Filter + Regulate Air | ลมสะอาดและแรงดันเหมาะสม | ลดการสึกหรอ |
| Pulsation Dampener | ลดการกระเพื่อมของ Flow | ปกป้องระบบ Downstream |
| Leak Detection | ตรวจพบ Diaphragm Leak เร็ว | ลดความเสียหายและความเสี่ยง |
| เลือก Vendor ที่ดี | มีอะไหล่และ Technical Support | ลด Repair Time |
สำหรับ AODD Pump การบำรุงรักษาที่ดีไม่ได้หมายถึงเพียงรอให้เสียแล้วเปลี่ยนอะไหล่แต่ควรเป็นการบริหารแบบ Proactive Maintenance
AODD Pumpเป็นปั๊มที่ดูแลรักษาได้ง่าย แต่การดูแลระบบลม การตรวจสอบ Diaphragm และการบำรุงรักษาเชิงป้องกันอย่างสม่ำเสมอคือหัวใจสำคัญที่จะทำให้ปั๊มทำงานได้เต็มประสิทธิภาพและลดการหยุดเครื่องโดยไม่คาดคิด โดยมีเป้าหมายหลักคือ ลด Downtime ยืดอายุ Pump และเพิ่ม Reliability ของปั๊ม
