ค้อนน้ำในท่อไอน้ำ
Steam hammer หรือค้อนไอน้ำคือปรากฏการณ์ที่เกิดขึ้นเมื่อไอน้ำในท่อไอน้ำ ก่อตัวเป็นคอนเดนเสท (Condensate) หรือฟอง (Bubble) อย่างรวดเร็ว ทำให้เกิดสุญญากาศเกิดขึ้น เมื่อฟองเหล่านี้ถูกดันให้ไหลไปสัมผัสกับผนังท่อหรือด้านข้างของถัง ฟองจะยุบตัวลง ดันให้ของเหลวให้เคลื่อนที่ด้วยความเร็วสูง มวลของของเหลวจะเกิดแรงกระแทกผนังท่อ หรือถังอย่างรุนแรง เกิดเสียงดังสนั่น ผลที่เกิดขึ้นคือเสียงกระแทกดังมาก ท่อเกิดความล้า (Fatigue) และอาจนำไปสู่การระเบิดได้ สาเหตุหลักได้แก่ การระบายน้ำคอนเดนเสทไม่ดี การอุ่นท่อไม่ถูกต้อง และการเปิด–ปิดวาล์วอย่างรวดเร็ว
ลักษณะสำคัญของการเกิดค้อนไอน้ำ
- การควบแน่น (Condensation) ของไอน้ำ: เมื่อไอน้ำเย็นลงและกลายเป็นน้ำ (Condensate) ก้อนน้ำจะถูกพาไปกับความเร็วสูง
- แรงกระแทกของมวลของเหลว: ก้อนน้ำกระแทกโค้งท่อ (Elbow) หรือวาล์ว ทำให้เกิดแรงในท่อสูงขึ้นฉับพลัน
- สาเหตุหลักของการเกิดค้อนไอน้ำ: ระบบคอนเดนเสทไม่เพียงพอ หรอทำงานได้ไม่ดีพอ การอุ่นท่อระหว่างนำเข้าใช้งาน ไม่ถูกวิธี (Warm-up), หรือเปิดวาล์วในระบบท่อเร็วเกินไป

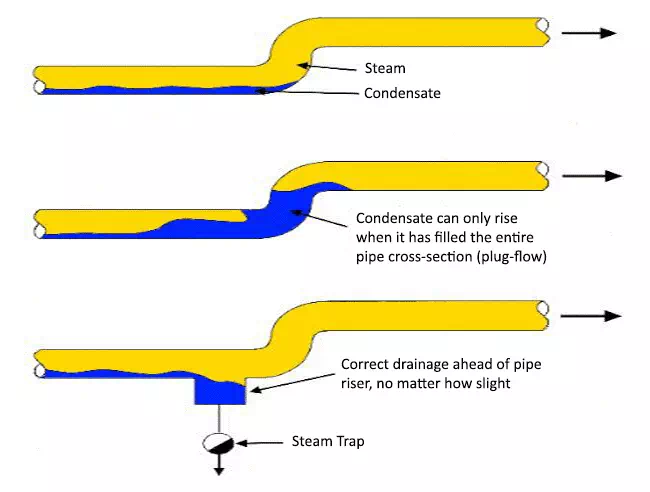

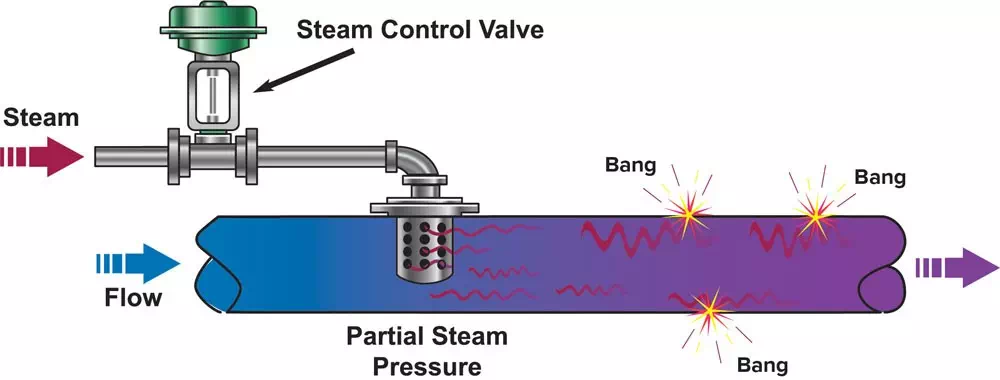

รูปแสดงสาเหตุของการเกิดของค้อนไอน้ำ

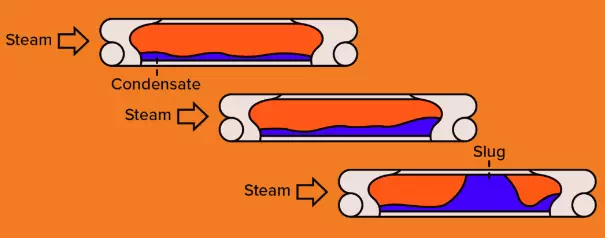

รูปแบบการเกิดค้อนไอน้ำในระบบท่อ
ผู้ใช้งานส่วนใหญ่พยายามแก้ไขปัญหาโดยการลดแรงดันไอน้ำและจำกัดช่วงการทำงานของกระบวนการ (Operating pressure range)
แต่แนวทางนี้ไม่ได้แก้ปัญหาอย่างแท้จริง ความเร็วของไอน้ำที่ลดลงทำให้ความร้อนไม่สม่ำเสมอและไอน้ำจะควบแน่นได้ง่าย ส่งผลให้เกิดฟองอากาศขึ้น สร้างการสั่นสะเทือนอย่างรุนแรง ทำให้ต้องจำกัดช่วงการทำงาน ซึ่งก่อให้เกิดค่าใช้จ่ายเพิ่มขึ้น
สาเหตุและกลไกที่พบค้อนไอน้ำได้บ่อย
- การกระแทกจากความต่างของแรงดัน (Differential Shock) ไอน้ำที่ไหลด้วยความเร็วสูงไหลผ่านแอ่งน้ำคอนเดนเสท ทำให้เกิดคลื่นและน้ำไปปิดเต็มหน้าตัดของท่อ กลายเป็นก้อนน้ำ (Slug) ที่ถูกดันด้วยแรงดันไอน้ำและกระแทกอย่างรุนแรง
ปรากฏการณ์กระแทกต่างระดับ (Differential shock) เป็นรูปแบบหนึ่งของปรากฏการณ์ค้อนน้ำ ที่สร้างความเสียหายมากที่สุดในระบบท่อไอน้ำ ปรากฏการจะเกิดขึ้นเมื่อน้ำควบแน่นสะสมอยู่ในท่อไอน้ำ ก่อตัวเป็นแอ่งน้ำไอน้ำที่ไหลผ่านผิวน้ำควบแน่น จะเกิดเป็นคลื่นคล้ายกับลมที่พัดผ่านผิวน้ำ หากคลื่นเหล่านี้มีขนาดใหญ่พอ มันจะปิดกั้นเส้นรอบวงของท่อ ไอน้ำก็จะพัดพาหยดน้ำควบแน่นไปด้วย ความเร็ว 100 ฟุตต่อวินาทีหรือกว่านั้น เมื่อหยดน้ำความเร็วสูงนี้พุ่งชนข้อต่อ วาล์ว หรือผนังท่อ มันอาจก่อให้เกิดความเสียหายทางกลอย่างรุนแรง ในระบบไอน้ำแรงดันสูง ความเร็วของไอน้ำที่เพิ่มขึ้น จะก่อให้เกิดแรงกระแทกอาจรุนแรงยิ่งกว่า
วิธีป้องกันอาการช็อกจากการเปลี่ยนแปลงความดันอากาศ
- รักษาการระบายน้ำควบแน่นอย่างเหมาะสมโดยการติดตั้งกับดักไอน้ำและท่อระบายที่มีขนาดเหมาะสม
- ตรวจสอบให้แน่ใจว่าท่อมีความลาดเอียงเพื่อให้สามารถระบายคอนเดนเสทได้อย่างต่อเนื่อง
- ควรทำการบำรุงรักษาอุปกรณ์ดักจับสิ่งสกปรกอย่างสม่ำเสมอ และรักษาสภาพน้ำให้มีคุณภาพที่ดี
- ปฏิบัติตามขั้นตอนการอุ่นเครื่องที่ถูกต้อง และตรวจสอบให้แน่ใจว่าได้ระบายน้ำออกจากทุกขาในระหว่างการเริ่มต้นใช้งานภายใต้การดูแล
2. การกระแทกจากการควบแน่น (Condensation-Induced Shock)
การควบแน่นอย่างรวดเร็ว (เช่น ไอน้ำไปสัมผัสกับน้ำที่เย็น) ทำให้เกิดสุญญากาศทันที ของเหลวรอบ ๆ จะถูกดูดเข้าไปด้วยความเร็วสูงมากและเกิดการชนกันอย่างรุนแรง
3. โช้คอัพไฮดรอลิก
ปรากฏการณ์ช็อกทางไฮดรอลิกเกิดขึ้นเมื่อคอลัมน์ของของเหลวประสบกับการเปลี่ยนแปลงความเร็ว หรือการไหลอย่างฉับพลัน โดยทั่วไปเกิดจากการปิดหรือเปิดวาล์วอย่างรวดเร็ว พบได้บ่อยในระบบน้ำ แต่ก็สามารถเกิดขึ้นได้ในระบบไอน้ำ โดยเฉพาะอย่างยิ่งในท่อส่งน้ำควบแน่นที่ถูกน้ำท่วม
วิธีป้องกันการกระแทกจากระบบไฮดรอลิก
- ตรวจสอบท่อที่อาจเกิดน้ำคอนเดนเสทท่วมเป็นประจำ และตรวจสอบเพื่อให้แน่ใจว่ามีการระบายน้ำควบแน่นอย่างเหมาะสม
4. Steam Trap เสียหรือใช้งานไม่ถูกต้อง
Steam trap ที่เลือกขนาดไม่เหมาะสมหรือทำงานผิดพลาด จะทำให้น้ำค้างอยู่ในท่อและเกิดน้ำท่วมในท่อ โดยเฉพาะกรณีที่ตำแหน่งท่อระบายวางผิดตำแหน่งกับดักไอน้ำเสีย ทำให้ไอน้ำร้อนพุ่งผ่านระบบและผสมกับน้ำกลั่นตัวเย็นในท่อส่งกลับ เมื่อไอน้ำปะทะกับของเหลวที่เย็นกว่า ฟองไอน้ำจะเข้าไปในของเหลว จากนั้นฟองเหล่านี้จะยุบตัวลง ลดปริมาตรลงทันที ทำให้เกิดเสียงดัง
การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันมักทำให้เกิดเสียงดังซ้ำๆ หากปล่อยทิ้งไว้โดยไม่แก้ไข อาจส่งผลทำให้ท่อและวาล์วควบคุมไอน้ำเกิดความเครียดสูง จะส่งผลให้ระบบเสียหายทั้งระบบได้
วิธีป้องกันการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน
- ตรวจสอบ ให้แน่ใจว่า ได้ทำการบำรุงรักษา และทดสอบกับดักไอน้ำ อย่างถูกต้อง
- ห้ามนำระบบส่งน้ำ (Drain) ควบแน่นแรงดันสูงและแรงดันต่ำมาใช้งานร่วมกันโดยเด็ดขาด
ผลกระทบที่อาจเกิดขึ้นจากค้อนไอน้ำ
- ท่อแตก ข้อต่อเสียหาย และมีความเสี่ยงต่อการระเบิดอย่างรุนแรง
- เครื่องจักรในกระบวนการผลิตได้รับความเสียหาย
- เสี่ยงต่อการบาดเจ็บของผู้ปฏิบัติงาน
วิธีป้องกันค้อนไอน้ำ
1.การระบายน้ำที่ถูกต้อง
ติดตั้ง Drip leg ให้เพียงพอ และเลือก Steam trap ขนาดเหมาะสม พร้อมบำรุงรักษาอย่างสม่ำเสมอ
2.การเริ่มระบบอย่างถูกวิธี (Controlled Startup)
อุ่นท่อไอน้ำอย่างช้า ๆ โดยเปิดวาล์วเพียงบางส่วนก่อน เพื่อไม่ให้ Steam trap รับภาระมากเกินไป
3.การออกแบบท่อที่ถูกต้อง
ให้ท่อลาดเอียงไปตามทิศทางการไหลของไอน้ำ หลีกเลี่ยงท่อที่แอ่นตัว (Sagging) และไม่ควรต่อท่อแยกเข้าที่ด้านล่างของท่อเมน เพราะเป็นสาเหตุที่ทำให้เกิด Steam hammer ได้บ่อย
4.วิธีการกำจัดปัญหาค้อนไอน้ำอื่นๆ
- ยกเลิกการใช้ลิ้นลดแรงดันไอน้ำแบบปรับได้ภายนอกสำหรับการควบคุมการไหลของไอน้ำ
- รักษาส่วนต่างระหว่างความดันไอน้ำและความดันของเหลวให้เหมาะสม
- การเปลี่ยนแปลงการไหลของของเหลวควรค่อยเป็นค่อยไปและไม่ควรเกิดขึ้นเร็วกว่าที่วงจรควบคุมอุณหภูมิจะตอบสนองได้
- ตรวจสอบการไหลของของเหลวและออกแบบกลยุทธ์การแจ้งเตือนที่เหมาะสมสำหรับกรณีที่ของเหลวหยุดไหลหรือมีอุณหภูมิสูงเกินไป
- การออกแบบท่อไอน้ำที่เหมาะสมเพื่อกำจัดน้ำควบแน่นส่วนเกิน
วิธีแก้ปัญหาที่มีประสิทธิภาพที่สุดคือเครื่องทำความร้อนที่มีระบบควบคุมไอน้ำแบบปรับได้ภายใน ซึ่งจะรักษาระดับความเร็วไอน้ำให้สูงในขณะที่ปรับปริมาณการไหลตามความต้องการ
การตรวจสอบ บำรุงรักษา ในการป้องกันค้อนน้ำในระบบไอน้ำ
เพื่อลดความเสี่ยงจากปรากฏการณ์ค้อนน้ำ มีแนวทางปฏิบัติที่ดีที่สุดดังนี้
1.การบำรุงรักษาเป็นประจำ: ทำการตรวจสอบและบำรุงรักษาอุปกรณ์ดักไอน้ำและวาล์วอย่างสม่ำเสมอ ต้องแน่ใจว่าอุปกรณ์เหล่านั้นทำงานได้อย่างถูกต้อง
2.การออกแบบท่อที่เหมาะสม: ตรวจสอบว่าการเลือกขนาดท่อถูกต้อง และมีความลาดเอียงที่เหมาะสมในการระบายน้ำควบแน่นได้อย่างมีประสิทธิภาพ
3.การกำจัดน้ำควบแน่น: กับดักไอน้ำต้องได้รับการดูแลรักษาเป็นอย่างดี เพื่อกำจัดน้ำควบแน่นออกจากระบบก่อนที่จะสะสมตัว
4.การตรวจสอบระบบ: ใช้เซ็นเซอร์วัดความดันและอุณหภูมิไอน้ำเพื่อตรวจจับสภาวะผิดปกติที่อาจนำไปสู่ปรากฏการณ์ค้อนน้ำ
