Pump’s power loss through seal, packing and bearing

การเสียกำลังของปั๊มที่ซีล แพคคิ้ง และแบริ่ง

ประสิทธิภาพของระบบจะดี อุปกรณ์ อุปกรณ์ย่อย และชี้นส่วนต่างๆจะทำงานได้ดีที่สุดเมื่อ

• ติดตั้งตามข้อกำหนดของผู้ผลิต
• มีการหล่อลื่นอย่างเหมาะสมและสม่ำเสมอ
• ปั๊มทำงานอยู่ภายในช่วงการทำงานที่เหมาะสม

Mechanical Seal, Packing และ Bearing ล้วนเป็นส่วนประกอบที่สำคัญของปั๊ม

Mechanical Seal และ Packing มีหน้าที่ป้องกันหรือควบคุมการรั่วไหล (Leakage) บริเวณเพลาหมุนของปั๊ม ส่วน Bearing มีหน้าที่รองรับแรงที่เกิดขึ้นกับเพลา ทั้ง แรงในแนวรัศมี (Radial Load) และ แรงในแนวแกน (Axial Load)

อุปกรณ์ทั้งสองกลุ่มนี้เป็นส่วนประกอบสำคัญที่ต้องได้รับการออกแบบให้เหมาะสมกับลักษณะการใช้งาน เพื่อให้ปั๊มสามารถทำงานได้อย่างเชื่อถือได้ (Reliable) และ มีประสิทธิภาพ (Efficient) สูงสุด

อย่างไรก็ตามอุปกรณ์เหล่านี้ก็เป็น จุดที่มักจะเป็นจุดอ่อนของอุปกรณ์ เกิดความเสียหายของปั๊ม (Common Failure Points) ได้ง่าย โดยเฉพาะในกรณีที่

• ติดตั้งไม่ถูกต้อง
• ใช้งานปั๊มไม่ถูกต้อง
• ระบบสนับสนุน เช่น ระบบหล่อลื่น (Lubrication System) และ ระบบระบายความร้อน (Cooling System) ไม่ได้รับการบำรุงรักษาอย่างเหมาะสม

Mechanical Seal มี ผิวซีล 2 ด้าน (Two Seal Faces) ซึ่งมีลักษณะ เรียบและแบน (Flat and Smooth Faces) ผิวซีลทั้งสองจะสัมผัสกันในแนวแกน (Axial Contact) เพื่อป้องกันไม่ให้ ของไหลในกระบวนการ (Process Fluid) รั่วไหลออกสู่บรรยากาศตามแนวเพลาหมุน คือ เพลาหมุน → Mechanical Seal → ป้องกัน Process Fluid รั่วออกตามแนวเพลา ในการทำให้เกิดการซีลจะต้องมีแรงกดสัมผัส (Contacting Force) ระหว่างผิวซีลทั้งสอง แรงกดนี้ทำให้เกิดความร้อนจากแรงเสียดทาน (Frictional Heat) และส่งผลให้เกิดการใช้กำลัง (Power Consumption)

หลักการสำคัญในการออกแบบเมื่อผิวซีลสัมผัสกันและเพลาหมุน จะเกิดแรงเสียดทาน แรงเสียดทาน → เกิดความร้อน → ต้องใช้กำลังจากปั๊ม ดังนั้น Mechanical Seal จึงไม่ได้เป็นอุปกรณ์ที่ไม่ใช้พลังงาน แต่จะมี Seal Power Loss เกิดขึ้นจากแรงเสียดทาน

การหล่อลื่นของ Mechanical Seal ผิวของ Mechanical Seal จะได้รับการหล่อลื่นด้วย

• Process Fluid หรือ
• Conditioned Fluid ที่เตรียมไว้สำหรับระบบซีลโดยเฉพาะ

การมีของเหลวช่วยหล่อลื่นร่วมกับผิวซีลที่เรียบและแบน จะช่วยลดแรงเสียดทาน(Reduce Friction) ส่งผลให้ Power Loss จาก Mechanical Seal ลดลง สามารถสรุปหลักการได้ว่า Proper Lubrication + Smooth Seal Faces -> ลด Friction -> ลด Heat Generation -> ลด Power Loss -> เพิ่ม Reliability และ Efficiency

Mechanical Seal มีการรั่วเล็กน้อย Mechanical Seal ไม่ได้หมายความว่าไม่มีของเหลวรั่วออกมาเลย แต่การรั่วที่เกิดขึ้นมักจะมีปริมาณน้อยมากจน ไม่สามารถมองเห็นได้ด้วยตาเปล่าเหตุผลคือ ของเหลวบางส่วนที่ออกจากบริเวณ Seal Face จะเกิดการระเหย (Vaporizing) เมื่อสัมผัสกับบรรยากาศ ดังนั้น แม้ว่าจะมีการ Leakage เกิดขึ้น แต่เราอาจไม่เห็นเป็นหยดของเหลวเหมือนการรั่วของ Packing

ปริมาณกำลังที่ Mechanical Seal ใช้จะขึ้นอยู่กับขนาดของปั๊มและสภาวะการทำงาน ปั๊มขนาดเล็ก/ Low-Power Pump กำลังที่ Mechanical Seal ต้องใช้สามารถคิดเป็นสัดส่วนที่ค่อนข้างมากเมื่อเทียบกับกำลัง Input ของปั๊ม

ตัวอย่างเช่น Pump Input Power = 5 kW

ถ้า Mechanical Seal มี Power Loss = 0.5 kW จะคิดเป็น

0.5 / 5 × 100 = 10% ดังนั้น Mechanical Seal อาจมีผลต่อประสิทธิภาพโดยรวมอย่างมีนัยสำคัญ

ในปั๊มขนาดใหญ่ การใช้กำลังของ Mechanical Seal โดยทั่วไปจะเป็นเปอร์เซ็นต์ที่ค่อนข้างน้อยของ Pump Input Power ดังนั้น แม้ Mechanical Seal จะมี Power Loss แต่เมื่อเทียบกับกำลังรวมของปั๊มแล้ว ผลกระทบมักจะไม่มากเท่ากับปั๊มขนาดเล็ก

หากมีการเลือกอุปกรณ์ไม่เหมาะสม หรือระบบสนับสนุนและการใช้งานไม่ถูกต้อง จะทำให้เกิดความร้อนสูงผิดปกติ (Excessive Heat Generation) สาเหตุสำคัญ เช่น

1. เลือก Mechanical Seal ไม่เหมาะสม การเลือกวัสดุหรือรูปแบบ Seal ไม่ตรงกับ Process Fluid, Pressure, Temperature หรือความเร็วรอบ
2. ระบบ Support ไม่เหมาะสม เช่น ระบบ Cooling หรือ Lubrication ทำงานไม่เพียงพอ
3. Running Dry
   คือการเดินปั๊มโดยไม่มีของเหลวหล่อเลี้ยง Mechanical Seal กรณีนี้อันตรายมาก เพราะไม่มีของเหลวหล่อลื่น → Friction เพิ่มขึ้น → Heat เพิ่มขึ้นอย่างรวดเร็ว → Seal เสียหาย
4. ทำงานนอกขอบเขต Pressure และ Temperature หาก Mechanical Seal ถูกใช้งานเกิน Pressure หรือ Temperature Limit ที่กำหนดไว้ จะทำให้เกิดความร้อน การรั่ว และความเสียหายก่อนเวลาอันควร

อุปกรณ์	หน้าที่หลัก	การสูญเสียกำลัง
Mechanical Seal	ป้องกันการรั่วตามเพลาหมุน	เกิดจากแรงเสียดทานที่ Seal Faces
Packing	ลดการรั่วบริเวณเพลา	เกิดจากแรงเสียดทานระหว่าง Packing กับ Shaft
Bearing	รองรับ Radial และ Axial Load	เกิดจากแรงเสียดทานภายใน Bearing
Lubrication System	หล่อลื่นและช่วยระบายความร้อน	ช่วยลด Friction และ Power Loss

ประเด็นสำคัญที่สุด Mechanical Seal ไม่ได้ใช้กำลังมากเพราะการซีล โดยตรง แต่ใช้กำลังเนื่องจากแรงเสียดทานระหว่าง Seal Faces ดังนั้นการเลือก Seal ที่ถูกต้อง + การหล่อลื่นที่เหมาะสม + การระบายความร้อนที่ดี + การเดินปั๊มใน Operating Range ที่เหมาะสม จะช่วยลด Friction → Heat → Power Loss → Seal Failure และช่วยให้ปั๊มมี Efficiency และ Reliability สูงขึ้น

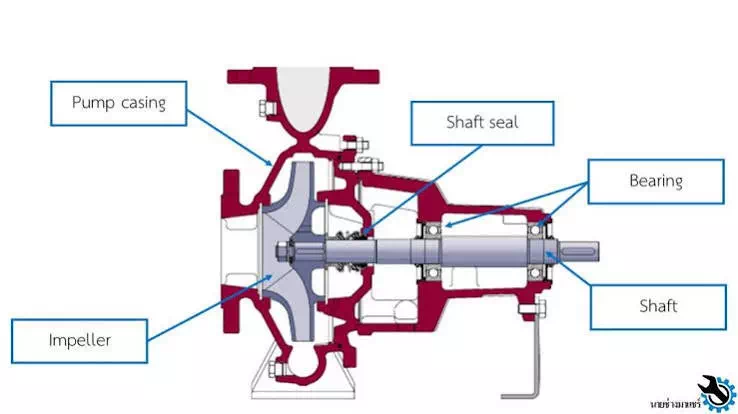

แสดงตำแหน่งของ Bearing และ Mechanical Seal ของปั๊มแบบ Frame-Mounted Overhung Pump

Compression Packing เป็นวัสดุสำหรับซีลเพลา ซึ่งผลิตจากวัสดุที่ถักเป็นเส้น (Woven Materials) และมีคุณสมบัติในการหล่อลื่นที่ดี จากนั้นนำมาตัดเป็นวงแหวน (Packing Rings) วงแหวน Packing จะถูกนำไปพันหรือจัดวางรอบ Shaft (เพลา) และถูกกดอัดด้วย Packing Gland

เมื่อขัน Packing Gland ให้แน่น วงแหวน Packing จะถูกบีบอัดในแนวรัศมี (Radial Compression) เข้าหาเพลา เพื่อช่วยควบคุมการรั่วไหลของของเหลว

โดยทั่วไป บริเวณของเพลาที่สัมผัสกับ Packing จะได้รับการ ชุบแข็งหรือทำให้มีความแข็งสูงขึ้น (Hardened Shaft Area) เพื่อให้ทนต่อการสึกหรอจากแรงเสียดทาน

เช่นเดียวกับ Mechanical Seal — Packing ก็มีการใช้กำลัง เนื่องจากเกิดแรงเสียดทานระหว่าง Packing กับ Shaft

ดังนั้น Packing จึงจำเป็นต้องได้รับ

• การหล่อลื่น (Lubrication)
• การระบายความร้อน (Cooling)

โดยอาศัย Process Fluid หรือของเหลวที่ผ่านการปรับสภาพ (Conditioned Fluid) เข้ามาช่วย หลักการทำงาน Shaft หมุน Packing สัมผัสกับ Shaft  เกิด Friction  เกิด Heat จำเป็นต้องมี Lubrication + Cooling

Compression Packing ถูกใช้งานอย่างแพร่หลายในระบบ เช่น

• Water Applications – ระบบน้ำ
• Wastewater Applications – ระบบน้ำเสีย
• Slurry Applications – ระบบของเหลวที่มีตะกอนหรือของแข็งแขวนลอย

ในงานเหล่านี้ จำเป็นต้องมีการรั่วไหลที่มองเห็นได้และสามารถควบคุมได้ คนอาจเข้าใจว่า Packing ที่ดีต้องไม่มีการรั่วเลย แต่ความจริง แล้วไม่ใช่

การรั่วในปริมาณที่เหมาะสมมีหน้าที่ช่วย Lubrication + Cooling ของ Packing และ Shaft ของเหลวที่รั่วออกมาจะถูกเก็บรวบรวมผ่าน Drain และระบายออกจากบริเวณดังกล่าว ดังนั้น Packing ที่ทำงานได้ดี ไม่จำเป็นต้องเป็น Packing ที่แห้งสนิท แต่ควรมี Leakage ในระดับที่เหมาะสมและควบคุมได้

การปรับ Packing Gland สำคัญมาก การปรับแรงกดของ Packing หรือ Packing Compression ไม่เหมาะสม จะทำให้เกิดปัญหาได้ 2 ลักษณะ

1.ขันแน่นเกินไป (Overtightening) หาก Packing Gland ถูกขันแน่นมากเกินไป
Compression ↑ Friction ↑Energy Loss ↑ Shaft Wear ↑ นอกจากนี้ยังทำให้เกิดความร้อนมากขึ้น เนื่องจากแรงเสียดทานเพิ่มขึ้น สำหรับปั๊มกำลังต่ำ (Low-Power Pump) หาก Compression Packing ถูกขันแน่นมากเกินไป กำลังที่สูญเสียไปกับแรงเสียดทานอาจเพิ่มขึ้นจนถึงขั้น Motor Overload หรือทำให้มอเตอร์รับภาระเกินกำลังได้

2. ขันหลวมเกินไป (Under-tightening)
หาก Packing Gland ถูกขันไม่เพียงพอ Compression ↓ Leakage ↑ ส่งผลให้เกิดการรั่วมากเกินไป ดังนั้นการปรับ Packing จึงต้องหาจุดสมดุลระหว่าง Leakage ที่ควบคุมได้ กับ Friction ที่ไม่สูงเกินไป Bearing มีหน้าที่รองรับ Pump Shaft และรับแรงที่เกิดขึ้นกับเพลา 2 ประเภทหลัก ได้แก่

• Radial Load แรงที่กระทำในแนวรัศมีของเพลา
• Axial Load แรงที่กระทำตามแนวแกนของเพลา

ดังนั้น Bearing จึงมีหน้าที่แตกต่างจาก Shaft Seal

• Bearing → รองรับและจัดการแรงของเพลา
• Mechanical Seal / Packing → ป้องกันหรือควบคุมการรั่วของของไหล

อย่างไรก็ตาม ทั้ง Bearing และ Shaft Seal มีสิ่งหนึ่งที่เหมือนกัน คือจำเป็นต้องมี Lubrication + Cooling เพื่อช่วยลดความสูญเสียจากแรงเสียดทาน (Frictional Power Loss) ปริมาณ Power Loss ของ Bearing ขึ้นอยู่กับหลายปัจจัย โดยเฉพาะ

• Load ภาระที่ Bearing รับ
• Bearing Design รูปแบบและการออกแบบของ Bearing
• ความเร็วรอบ
• สภาพการหล่อลื่น
• สภาพของ Bearing

เมื่อปั๊มทำงานห่างจาก BEP (Best Efficiency Point) แรงทางไฮดรอลิกภายในปั๊มมักจะเพิ่มขึ้น ส่งผลให้ Pump Operating Point ห่างจาก BEP Hydraulic Forces ↑ Bearing Load ↑ Friction ↑ Power Loss ↑

ดังนั้นการเดินปั๊มใกล้ BEP จึงมีความสำคัญทั้งในด้าน Efficiency และ Reliability

Bearing จะถูกออกแบบให้สามารถทำงานได้ตามอายุการใช้งานขั้นต่ำที่กำหนด (Minimum Design Life) ภายในช่วงการทำงานที่ปั๊มสามารถยอมรับได้ หรือ AOR = Allowable Operating Region คือ ผู้ผลิตกำหนดช่วงการทำงานที่ปั๊มสามารถทำงานได้อย่างปลอดภัยและเชื่อถือได้ หากปั๊มทำงานนอก Operating Outside AOR  Bearing Load สูงเกินไป  Bearing Overload  Bearing เสื่อมเร็ว  Premature Failure

หาก Bearing ได้รับการหล่อลื่นไม่เพียงพอ หรือสารหล่อลื่นเกิดการปนเปื้อน (Contaminated Lubricant) จะทำให้ Lubrication ↓ Friction ↑ Frictional Power Loss ↑ Heat ↑

Bearing Wear -> Premature Failure ดังนั้นการควบคุมสภาพของ Lubricant จึงมีความสำคัญอย่างมากต่ออายุการใช้งานของ Bearing

สรุป

อุปกรณ์	หน้าที่	แหล่งกำเนิด Power Loss	ปัญหาหลัก
Mechanical Seal	ป้องกันการรั่วตามเพลา	Friction ระหว่าง Seal Faces	Heat, Leakage, Seal Failure
Compression Packing	ควบคุมการรั่วตามเพลา	Friction ระหว่าง Packing กับ Shaft	Leakage, Shaft Wear, Motor Overload
Bearing	รองรับ Radial & Axial Load	Friction ภายใน Bearing	Heat, Wear, Premature Failure

จากมุมมองของ System Optimization อุปกรณ์ทั้ง 3 ประเภทจะทำงานได้ดีที่สุดเมื่อปฏิบัติตาม 3 หลักการสำคัญ

1. ติดตั้งตามข้อกำหนดของผู้ผลิต
2. ดูแลระบบหล่อลื่นอย่างเหมาะสม
3. เดินปั๊มภายในช่วง Operate within Preferred Operating Region (POR)
   เมื่อทำได้ครบทั้ง 3 ข้อนี้ จะช่วยลด Loads ↓ Power Losses ↓ Friction ↓
   Heat Generation ↓ Failure Modes ↓
   ผลลัพธ์คือ Pump Reliability ↑ + Pump Efficiency ↑ Equipment Life ↑
   ข้อสังเกตสำคัญ AOR คือช่วงที่ปั๊มสามารถทำงานได้ตามข้อจำกัดที่ยอมรับได้ ส่วน POR คือช่วงการทำงานที่เหมาะสมกว่าในด้าน ประสิทธิภาพ ความน่าเชื่อถือ และอายุการใช้งาน
