One-Way Clutch / Freewheel

คลัตช์ทางเดียวและฟรีวีล

โอเวอรันนิ่งคลัทช์ (Overrunning Clutch) หรือที่มักเรียกกันว่า “คลัตช์ทางเดียว” (One-Way Clutch) หรือ “ฟรีวีล” (Freewheel) คืออุปกรณ์ทางกลที่ทำหน้าที่ส่งผ่านแรงบิดหรือกำลังในทิศทางเดียวเท่านั้น โดยจะยอมให้เพลาขับและเพลาตามล็อกติดกันเมื่อหมุนไปในทิศทางที่กำหนด แต่หากเพลาตามมีความเร็วรอบที่เร็วกว่าเพลาขับ (เกิดการ Overrun) คลัตช์จะปลดการเชื่อมต่อโดยอัตโนมัติและปล่อยให้หมุนฟรีอย่างอิสระ

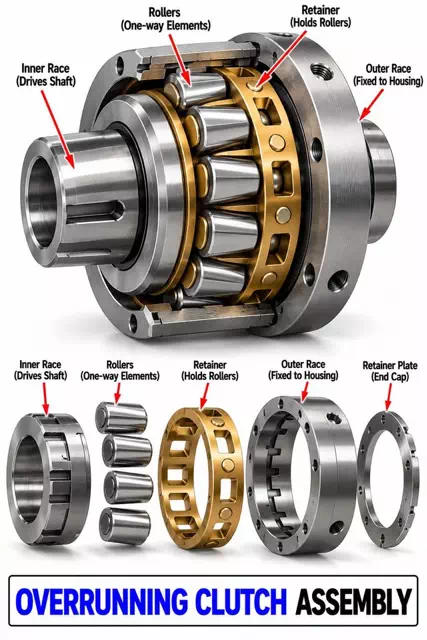

Overrunning Clutch ชนิดลูกกลิ้ง

หลักการทำงานพื้นฐาน

• ช่วงขับเคลื่อน (Drive Mode): เมื่อเพลาขับหมุนในทิศทางที่กำหนด ชิ้นส่วนภายในคลัตช์จะล็อกเข้ากับเพลาตาม ทำให้เกิดการส่งกำลังไปพร้อมกัน
• ช่วงหมุนฟรี (Overrunning Mode): เมื่อเครื่องยนต์หรือเพลาขับลดความเร็วลง แต่เพลาตามยังคงหมุนด้วยความเร็วสูงจากแรงเฉื่อย หรือในกรณีที่เพลาตามถูกเร่งให้เร็วกว่า คลัตช์จะคลายล็อกทันที ทำให้เพลาตามสามารถหมุนแซงหน้าไปได้โดยไม่ส่งแรงฉุดกลับมายังระบบขับเคลื่อนหลัก

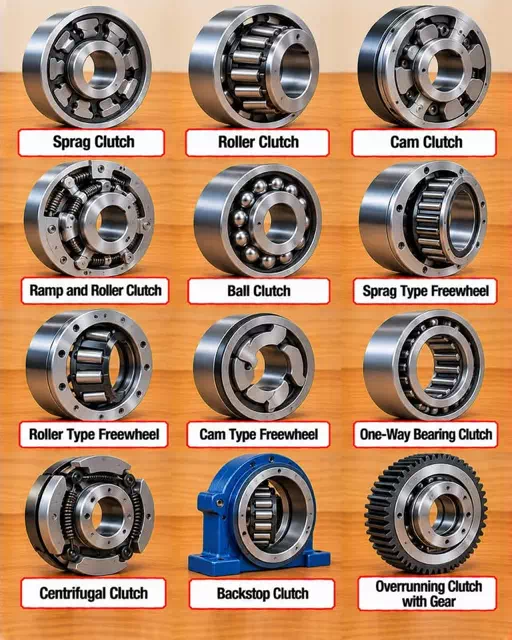

ภาพแสดง 12 แบบที่ต่างกันที่ตัวชิ้นส่วนล็อก

• Sprag Clutch: ใช้ชิ้นสปราก (Sprag) รูปทรงพิเศษเอียงตัวล็อกระหว่างวงแหวนในและนอก ส่งแรงบิดสูงในขนาดกะทัดรัด
• Roller Clutch: ใช้ลูกกลิ้งไปติดล็อกในร่องลาด (Ramp) เมื่อหมุนทิศที่กำหนด
• Cam Clutch: ใช้ลูกเบี้ยว (Cam) ทำหน้าที่ล็อกและปล่อย
• Ramp and Roller Clutch: ใช้ร่องลาดร่วมกับลูกกลิ้งและสปริงดันให้ลูกกลิ้งพร้อมล็อก
• Ball Clutch: ใช้ลูกบอลเป็นตัวล็อกในร่องของวงแหวน
• Sprag Type Freewheel: ฟรีวีลชนิดสปราก ใช้ในระบบที่ต้องให้ด้านตามหมุนเร็วกว่าด้านขับได้
• Roller Type Freewheel: ฟรีวีลชนิดลูกกลิ้ง
• Cam Type Freewheel: ฟรีวีลชนิดลูกเบี้ยว
• One-Way Bearing Clutch: ตลับลูกปืนทางเดียว หมุนได้อิสระทิศเดียว และล็อกอีกทิศหนึ่ง
• Centrifugal Clutch: คลัตช์แรงเหวี่ยงหนีศูนย์กลาง จับกำลังเมื่อความเร็วรอบสูงพอ
• Backstop Clutch: คลัตช์กันถอยหลัง (ติดตั้งในเสื้อยึดฐานสีน้ำเงิน) ป้องกันโหลดไหลย้อน เช่น สายพานลำเลียงที่ลาดเอียง
• Overrunning Clutch with Gear: คลัตช์โอเวอร์รันนิงที่มีเฟืองติดมาด้วย ใช้ส่งกำลังผ่านเฟืองพร้อมความสามารถหมุนฟรี

ตัวอย่างการใช้งานในชีวิตประจำวันและอุตสาหกรรม

• จักรยาน: ระบบเกียร์ฟรีของจักรยาน (Freewheel) ที่ทำให้เราสามารถหยุดปั่นปล่อยให้รถไหลไปข้างหน้าได้โดยที่ขาปั่นไม่ต้องหมุนตาม
• ไดสตาร์ทรถยนต์ (Starter Motor): ป้องกันไม่ให้เครื่องยนต์ที่ติดแล้วส่งแรงหมุนย้อนกลับมาขับมอเตอร์สตาร์ทจนพังเสียหาย
• เกียร์อัตโนมัติ: ใช้ควบคุมการเปลี่ยนจังหวะเกียร์ให้มีความนุ่มนวลและตัดต่อกำลังได้อย่างเหมาะสม
• เครื่องจักรการเกษตรและอุตสาหกรรม: เช่น เพลาอำนวยกำลัง (PTO) ของรถแทรกเตอร์ หรือสายพานลำเลียง เพื่อป้องกันการหมุนย้อนกลับเมื่อหยุดเครื่องจักรกะทันหัน

การใช้งานโอเวอรันนิ่งคลัทช์ (Overrunning Clutch) ในระบบวิศวกรรมและเครื่องจักรกล สามารถแบ่งออกเป็น 3 หน้าที่หลัก (Core Functions) ซึ่งตอบโจทย์การทำงานที่แตกต่างกันอย่างชัดเจน ดังนี้

1. หน้าที่หมุนฟรีเพื่อความปลอดภัย (Overrunning / Freewheeling)ใช้ในกรณีที่ต้องการส่งกำลังจากต้นกำลังไปยังปลายทาง แต่เมื่อต้นกำลังหยุดหรือลดความเร็วลงอย่างกะทันหัน จะยอมให้ปลายทางหมุนฟรีต่อไปได้ด้วยแรงเฉื่อย โดยไม่ส่งแรงฉุดกลับมาพังระบบขับเคลื่อนหลัก

• ไดสตาร์ทรถยนต์ (Starter Motor): เมื่อเราบิดกุญแจสตาร์ท มอเตอร์จะขับเครื่องยนต์ให้ติด แต่พอเครื่องยนต์ติดแล้ว (รอบเครื่องจะสูงกว่ามอเตอร์มาก) คลัตช์ตัวนี้จะปล่อยให้เครื่องยนต์หมุนแซงไป เพื่อป้องกันไม่ให้แรงหมุนของเครื่องยนต์ย้อนกลับมาปั่นมอเตอร์สตาร์ทจนไหม้หรือระเบิดพัง
• เพลาอำนวยกำลังของรถแทรกเตอร์ (PTO Shaft): ใช้กับอุปกรณ์ต่อพ่วงที่มีใบพัดหรือจานตัดขนาดใหญ่ (เช่น เครื่องตัดหญ้าขนาดใหญ่) เมื่อคนขับดับเครื่องยนต์หรือเบรกรถแทรกเตอร์ แรงเฉื่อยจากใบมีดที่ยังหมุนเร็วอยู่จะไม่ส่งแรงกระแทกย้อนกลับมาพังระบบเกียร์ของรถ
• เฮลิคอปเตอร์ (Helicopter Rotor): ในกรณีที่เครื่องยนต์ดับกะทันหัน คลัตช์จะตัดการเชื่อมต่อทันที เพื่อปล่อยให้ใบพัดหลักยังคงหมุนฟรีจากแรงลมปะทะได้ (เรียกว่าการทำ Autorotation) ช่วยให้ปะคองเครื่องลงจอดได้อย่างปลอดภัย

2. หน้าที่ควบคุมการหมุนไปข้างหน้าทีละจังหวะ (Indexing / Inching)

ใช้ในระบบที่ต้องการเปลี่ยนการเคลื่อนที่แบบแนวตรง (Linear/Reciprocating) หรือการหมุนแบบสลับไป-กลับ ให้กลายเป็นการ หมุนไปข้างหน้าทีละจังหวะอย่างต่อเนื่อง

• เครื่องป้อนวัตถุดิบอัตโนมัติ (Feeder Mechanisms): เช่น เครื่องป้อนแผ่นเหล็กเข้าเครื่องปั๊ม หรือเครื่องป้อนม้วนกระดาษ/พลาสติกในโรงงาน คลัตช์จะล็อกเพื่อดันวัตถุดิบไปข้างหน้าตามระยะที่กำหนด และหมุนฟรีกลับในจังหวะถอยเพื่อเตรียมดันรอบถัดไป
• เครื่องบรรจุภัณฑ์ (Packaging Machines): ใช้ป้อนซองหรือกล่องสินค้าให้เคลื่อนที่ไปทีละสถานี (เช่น สถานีบรรจุ -> สถานีปิดผนึก) อย่างแม่นยำ

3. หน้าที่ป้องกันการหมุนย้อนกลับ (Backstopping / Anti-Reverse)

ใช้เป็น ระบบเซฟตี้ เพื่อปล่อยให้เพลาหมุนไปในทิศทางที่ถูกต้องเท่านั้น หากระบบหยุดทำงานหรือไม่มีกำลัง คลัตช์จะล็อกทันทีเพื่อ ป้องกันไม่ให้เพลาหมุนตีกลับ จากแรงดึงของน้ำหนักวัตถุ

• สายพานลำเลียงชัน (Inclined Conveyors): ในโรงงานหรือเหมืองแร่ที่ต้องลำเลียงหิน ถ่านหิน หรือของหนักขึ้นที่สูง หากไฟฟ้าดับหรือมอเตอร์หยุดทำงาน น้ำหนักของบนสายพานจะดึงให้สายพานไหลย้อนกลับลงมาสร้างความเสียหาย คลัตช์ตัวนี้จะล็อกเพลาไว้ทันทีเพื่อหยุดสายพาน
• เครนและรอกยกของ (Cranes and Hoists): ช่วยล็อกไม่ให้สิ่งของที่ยกอยู่ร่วงหล่นลงมาเมื่อระบบต้นกำลังหยุดทำงาน

ตารางสรุปการเลือกใช้งาน

หน้าที่หลัก	สิ่งที่เกิดขึ้นเมื่อขับเคลื่อน	สิ่งที่เกิดขึ้นเมื่อปล่อยฟรี/หยุด	ตัวอย่างอุปกรณ์
Overrunning	ส่งกำลังปกติ	ปลายทางหมุนแซงต้นกำลังได้	ไดสตาร์ทรถยนต์, จักรยาน, ใบพัดเฮลิคอปเตอร์
Indexing	หมุนไปข้างหน้าทีละจังหวะ	ลื่นไหลกลับเพื่อตั้งระยะใหม่	เครื่องป้อนเหล็กแผ่น, เครื่องแพ็คของ
Backstopping	หมุนไปข้างหน้าทิศทางเดียว	ล็อกทันทีห้ามหมุนสวนทาง	สายพานลำเลียงของขึ้นที่สูง, รอกยกของ

ประโยชน์สูงสุด ของการใช้โอเวอรันนิ่งคลัทช์ (Overrunning Clutch) คือการเพิ่ม “ความปลอดภัย” ให้กับระบบเครื่องจักร และ “ความนุ่มนวล” ในการส่งกำลัง โดยแบ่งออกเป็นข้อดีด้านต่าง ๆ ดังนี้

1. ป้องกันความเสียหายของเครื่องจักร (Mechanical Protection)

• ซับแรงกระแทกจากแรงเฉื่อย: เมื่อมอเตอร์หรือเครื่องยนต์หยุดกะทันหัน อุปกรณ์ปลายทางที่มีน้ำหนักมาก (เช่น ใบพัด จานเหวี่ยง) จะยังคงมีแรงเฉื่อยสะสมอยู่ คลัตช์จะช่วยตัดการเชื่อมต่อ ทำให้ปลายทางหมุนฟรีไปเรื่อย ๆ จนหยุดเอง โดยไม่ส่งแรงบิดย้อนกลับมาบิดเพลา ขาดสายพาน หรือทำพังระบบเกียร์หลัก
• ป้องกันมอเตอร์และไดสตาร์ทไหม้: ช่วยตัดกำลังทันทีที่ระบบปลายทางมีความเร็วรอบสูงกว่าตัวขับเคลื่อน (เช่น ในไดสตาร์ทรถยนต์) ทำให้มอเตอร์ไม่ต้องโดนลากไปหมุนในความเร็วที่สูงเกินขีดจำกัดจนพัง

2. เพิ่มความปลอดภัยในชีวิตและทรัพย์สิน (Safety Assurance)

• ระบบเบรกฉุกเฉินอัตโนมัติ (Anti-Drop): ในสายพานลำเลียงชันหรือรอกยกของหนัก คลัตช์จะทำหน้าที่เป็น Backstop ล็อกเพลาทันทีหากไฟดับหรือระบบหยุดทำงาน ป้องกันไม่ให้สิ่งของไหลรูดหรือร่วงหล่นลงมาทับคนงานหรือเครื่องจักรด้านล่าง
• ช่วยชีวิตในกรณีฉุกเฉิน: เช่น ในเฮลิคอปเตอร์ หากเครื่องยนต์ดับ คลัตช์จะปล่อยให้ใบพัดหลักหมุนฟรีด้วยแรงลม ช่วยให้สามารถร่อนลงจอดฉุกเฉิน (Autorotation) ได้อย่างปลอดภัย

3. ประหยัดพลังงานและยืดอายุการใช้งาน (Energy Saving & Longevity)

• ลดการสึกหรอของชิ้นส่วน: เนื่องจากกลไกสามารถหมุนฟรีได้เมื่อไม่มีการส่งกำลัง ทำให้ลดแรงเสียดทานที่ไม่จำเป็น และช่วยลดความร้อนสะสมในระบบ
• ประหยัดน้ำมัน/ไฟฟ้า: ในจังหวะที่รถหรือเครื่องจักรปล่อยไหล (เช่น จักรยาน หรือรถยนต์บางประเภท) คลัตช์จะปล่อยฟรีทำให้ไม่ต้องใช้กำลังจากเครื่องยนต์ไปฉุดลากล้อ ช่วยลดการสิ้นเปลืองพลังงาน

4. เพิ่มความแม่นยำในการทำงาน (High Precision Indexing)

• ควบคุมจังหวะการป้อนได้แม่นยำ: สำหรับเครื่องจักรในโรงงาน คลัตช์ทางเดียวสามารถตอบสนองต่อการล็อกและปลดล็อกได้อย่างรวดเร็ว (แทบจะไม่มีระยะฟรีหรือ Backlash) ทำให้ป้อนวัตถุดิบเข้าเครื่องปั๊มหรือเครื่องตัดได้ตรงระยะ ไม่คลาดเคลื่อน

สรุปเปรียบเทียบ: มี กับ ไม่มี โอเวอรันนิ่งคลัทช์

หากระบบ ไม่มี คลัตช์ทางเดียว	เมื่อใส่ โอเวอรันนิ่งคลัทช์ เข้าไปในระบบ
❌ เครื่องยนต์ดับ = ทุกอย่างหยุดกะทันหัน เกิดแรงกระแทก	รุนแรงชิ้นส่วนหักบิดได้
❌ เวลาไฟดับ ของบนสายพานไหลย้อนกลับลงมาสร้างความเสียหาย	ภายในเสี้ยววินาที ระบบจะล็อกอัตโนมัติ ของไม่ไหลกลับ
❌ สตาร์ทเครื่องติดแล้ว รอบเครื่องยนต์ปั่นไดสตาร์ทจนไหม้	เครื่องยนต์หมุนแซงไปได้เลย ไดสตาร์ทปลอดภัย

การดูแลและบำรุงรักษา โอเวอรันนิ่งคลัทช์ (Overrunning Clutch) อย่างถูกวิธีมีความสำคัญมากครับ เนื่องจากกลไกภายใน (ไม่ว่าจะเป็นแบบลูกกลิ้ง Roller หรือแบบลิ่ม Sprag) เป็นชิ้นส่วนขนาดเล็กที่ต้องสัมผัสและล็อกกันด้วยความแม่นยำสูง หากขาดการบำรุงรักษา คลัตช์อาจเกิดอาการ “ลื่น (Slip)” คือส่งกำลังไม่ได้ หรือ “ล็อกตาย (Seize)” คือไม่ยอมหมุนฟรี ซึ่งเป็นอันตรายต่อระบบ

แนวทางการดูแลและบำรุงรักษามีดังนี้:

    1. ระบบหล่อลื่น (Lubrication) – หัวใจสำคัญที่สุด

ประเภทของสารหล่อลื่นต้องถูกต้องตามที่ผู้ผลิตกำหนดอย่างเคร่งครัด:

• ห้ามใช้จาระบีหรือน้ำมันที่ผสมสารลดแรงเสียดทาน (EP Additives / Anti-Friction): สารประเภท Graphite, MoS2 (โมลิบดีนัม) หรือสารเคลือบผิวลื่นต่าง ๆ ห้ามใช้เด็ดขาด เพราะจะทำให้ชิ้นส่วนภายในลื่นเกินไปจนไม่สามารถล็อกเพลาได้ (เกิดอาการคลัตช์รูด)
• การหล่อลื่นด้วยน้ำมัน (Oil Lubrication): เหมาะสำหรับงานที่หมุนด้วยความเร็วรอบสูง ช่วยระบายความร้อนได้ดี ควรเปลี่ยนถ่ายน้ำมันตามชั่วโมงการทำงาน (เช่น ทุก ๆ 3,000–5,000 ชั่วโมง หรือตามคู่มือ)
• การหล่อลื่นด้วยจาระบี (Grease Lubrication): เหมาะสำหรับงานความเร็วรอบต่ำถึงปานกลาง หรือระบบปิด ควรใช้จาระบีฐานลิเธียม (Lithium-based) ที่ไม่มีสาร EP เท่านั้น และไม่ควรอัดจาระบีแน่นเกินไป เพราะจะไปขัดขวางการทำงานของสปริงภายใน

2. การควบคุมความสะอาด (Contamination Control)

• ป้องกันสิ่งสกปรกและเศษโลหะ: ฝุ่น ผงสนิม หรือเศษโลหะขนาดเล็กสามารถเข้าไปขัดขวางลิ่มล็อกหรือลูกกลิ้งไม่ให้ขยับตัว หรืออาจทำให้ผิวสัมผัสสึกหรอจนล็อกไม่อยู่
• ตรวจเช็คซีลกันฝุ่น (Oil Seals): ตรวจสอบสม่ำเสมอว่าซีลยางกรอบ แตก หรือมีน้ำมันรั่วซึมออกมาหรือไม่ หากซีลชำรุดต้องรีบเปลี่ยนทันทีเพื่อป้องกันฝุ่นและน้ำภายนอกเข้าไปข้างใน

3. การตรวจสอบอุณหภูมิและการสั่นสะเทือน (Condition Monitoring)

• เช็คความร้อนสะสม: ในช่วงที่คลัตช์ทำงานหมุนฟรี (Overrunning) เป็นเวลานาน จะเกิดแรงเสียดทานเล็กน้อย หากอุณหภูมิที่ตัวเคสสูงเกินปกติ (ส่วนใหญ่ไม่ควรเกิน 70-80°C) อาจเกิดจากสารหล่อลื่นเสื่อมสภาพ หรือชิ้นส่วนภายในเริ่มขัดตัว
• ฟังเสียงผิดปกติ: หากมีเสียงดังคลิก ๆ ถี่ ๆ หรือเสียงครูดในขณะหมุนฟรี แสดงว่าสปริงภายในอาจหัก หรือผิวทางวิ่ง (Raceway) เริ่มเป็นรอยหลุม (Pitting)

4. การติดตั้งและตั้งศูนย์ (Alignment & Installation)

• ห้ามใช้ค้อนตอกโดยตรง: การติดตั้งคลัตช์เข้ากับเพลา ห้ามใช้ค้อนเหล็กตอกลงบนตัวคลัตช์เด็ดขาดเพราะจะทำให้ชิ้นส่วนภายในเบี้ยวหรือสปริงหลุด ให้ใช้เครื่องกด (Press) หรือใช้วิธีให้ความร้อนขยายตัวอย่างเหมาะสมแทน
• ตรวจสอบความยืดหยุ่นและการตั้งศูนย์ (Alignment): เพลาขับและเพลาตามต้องได้ศูนย์ที่แม่นยำ หากเพลาเยื้องศูนย์ (Misalignment) จะทำให้เกิดแรงกดที่ด้านใดด้านหนึ่งของคลัตช์มากกว่าปกติ ส่งผลให้คลัตช์สึกหรอพังไว

อาการเตือนภัยที่ต้องรีบแก้ไข

1. คลัตช์รูด/ลื่น (Slipping): เมื่อใส่กำลังเข้าไปแล้วเพลาไม่ล็อกหมุนตาม เกิดจากน้ำมันลื่นเกินไป, สปริงล้า หรือชิ้นส่วนภายในสึกหรอจนจับไม่อยู่
2. คลัตช์ล็อกตาย (Locked): ไม่ยอมหมุนฟรีในทิศทางที่ควรจะฟรี เกิดจากเศษสิ่งสกปรกไปติดขัดขวาง หรือเกิดสนิมภายในตัวคลัตช์
