Instrument Air System

ระบบลมสำหรับเครื่องมือวัด

ระบบลมอัดสำหรับเครื่องมือวัด

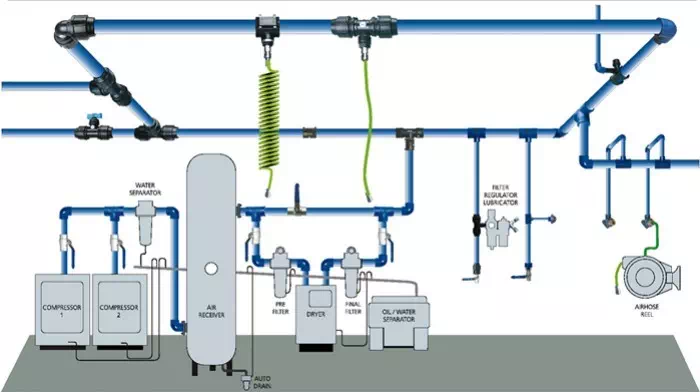

การติดตั้งอุปกรณ์ในระบบ

การติดตั้งแอร์คอมเพรสเซอร์

ระบบลมอัด (Compressed air) คือ ระบบที่นำอากาศจากรอบตัวเรามาบีบอัดด้วยเครื่องอัดลม ให้มีแรงดันสูงกว่าความดันบรรยากาศ แล้วส่งผ่านท่อลมไปยังจุดที่ต้องการ เพื่อใช้เป็นพลังงานขับเคลื่อนเครื่องจักรและอุปกรณ์ต่างๆ

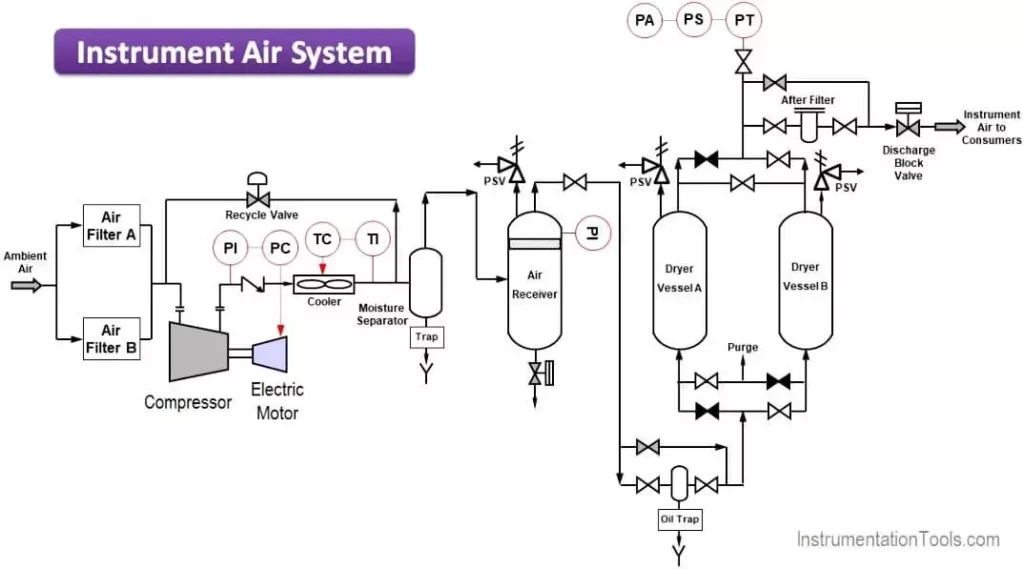

เครื่องอัดอากาศสำหรับระบบ Instrument Air จะดูดอากาศจากบรรยากาศโดยรอบเข้ามา จากนั้นลดปริมาตรของอากาศเพื่อเพิ่มความดันด้วยแรงทางกล ตามหลักกฎของบอยล์ (Boyle’s Law) แล้วจึงทำการระบายความร้อน กำจัดความชื้น และกรองอากาศ เพื่อจ่ายอากาศอัดที่มีความสะอาดสูง แห้ง และมีความน่าเชื่อถือ สำหรับใช้งานกับวาล์วควบคุม (Control Valves) และเครื่องมือวัดในโรงงาน (Plant Instruments)

หลักการทำงานของเครื่องอัดอากาศ พื้นฐานของเครื่องอัดอากาศ โดยพื้นฐานแล้ว เครื่องอัดอากาศทำหน้าที่เปลี่ยนพลังงานจากแหล่งภายนอก เช่น พลังงานไฟฟ้าหรือพลังงานจากเครื่องยนต์สันดาป ให้กลายเป็นพลังงานศักย์ที่สะสมอยู่ในรูปของอากาศที่มีแรงดันสูง

กระบวนการอัดอากาศประกอบด้วยขั้นตอนสำคัญหลายขั้นตอน ดังนี้

1. การดูดอากาศจากบรรยากาศ (Intake of Ambient Air)

เครื่องอัดอากาศจะดูดอากาศจากสภาพแวดล้อมโดยรอบผ่าน วาล์วทางดูด (Inlet Valve) โดยทั่วไปจะมีการติดตั้งตัวกรองอากาศ เพื่อช่วยกำจัดฝุ่นและสิ่งปนเปื้อนก่อนที่อากาศจะเข้าสู่เครื่องอัดอากาศ

2. กระบวนการอัดอากาศ (Compression Process)

อากาศที่ถูกดูดเข้ามาจะถูกอัดด้วยการเคลื่อนที่ของ ลูกสูบ (Piston) หรือ ชิ้นส่วนหมุน (Rotary Element) ภายในห้องอัดอากาศ การเคลื่อนที่ดังกล่าวจะทำให้ปริมาตรของอากาศลดลง ส่งผลให้ความดันของอากาศเพิ่มสูงขึ้น

3. การจัดเก็บอากาศอัด (Storage of Compressed Air)

อากาศที่ผ่านการอัดแล้วจะถูกเก็บไว้ใน ถังเก็บลม (Storage Tank หรือ Air Tank) เพื่อใช้ในภายหลัง โดยถังดังกล่าวทำหน้าที่เป็นแหล่งสำรองอากาศแรงดันสูง และช่วยรักษาปริมาณอากาศให้เพียงพอต่อการใช้งาน

4. การจ่ายและนำอากาศไปใช้งาน (Release and Usage)

เมื่อมีความต้องการใช้อากาศอัด วาล์วจ่ายอากาศ (Discharge Valve) จะเปิดเพื่อปล่อยอากาศอัดไปยังอุปกรณ์ปลายทาง เช่น เครื่องมือที่ใช้ระบบนิวแมติก (Pneumatic Tools) ปืนพ่นสี (Spray Guns) หรือเครื่องยิงตะปู (Nail Guns) ทั้งนี้ขึ้นอยู่กับลักษณะการใช้งานในแต่ละอุตสาหกรรม

ส่วนประกอบสำคัญของเครื่องอัดอากาศ การทำความเข้าใจส่วนประกอบสำคัญของเครื่องอัดอากาศ จะช่วยให้เข้าใจถึงหน้าที่และหลักการทำงานของเครื่องได้ดียิ่งขึ้น

มอเตอร์ (Motor)
ทำหน้าที่ขับเคลื่อนเครื่องอัดอากาศ ทำให้เครื่องสามารถทำการอัดอากาศได้ โดยมอเตอร์อาจเป็น มอเตอร์ไฟฟ้า (Electric Motor) หรือใช้กำลังจาก เครื่องยนต์ดีเซล (Diesel Engine) ขึ้นอยู่กับลักษณะการใช้งานและสถานที่ติดตั้ง
ถังเก็บลม (Air Tank)
ทำหน้าที่เก็บอากาศอัดไว้จนกว่าจะมีความต้องการใช้งาน ขนาดของถังเก็บลมสามารถแตกต่างกันไปตามวัตถุประสงค์ในการใช้งานของเครื่องอัดอากาศและปริมาณอากาศที่ระบบต้องการ
สวิตช์ควบคุมแรงดัน (Pressure Switch)
ทำหน้าที่ควบคุมการทำงานของเครื่องอัดอากาศ เพื่อรักษาระดับแรงดันให้อยู่ในช่วงที่กำหนด Pressure Switch สามารถสั่งให้เครื่องอัดอากาศ ทำงาน (ON) และ หยุดทำงาน (OFF) โดยอัตโนมัติ เพื่อรักษาแรงดันให้อยู่ภายในช่วงแรงดันที่ตั้งค่าไว้ ทำหน้าที่ควบคุมและกำหนดทิศทางการไหลของอากาศอัด วาล์ว (Valves) มีความสำคัญในการควบคุมการดูดเข้าและการระบายอากาศออกจากเครื่องอัดอากาศ ขณะที่ สายลม (Hoses) ทำหน้าที่ลำเลียงอากาศอัดไปยังจุดใช้งาน

คุณสมบัติเด่นบางประการของแอร์คอมเพรสเซอร์ ได้แก่

1. ประสิทธิภาพด้านพลังงาน (Energy Efficiency)

ช่วยลดการใช้พลังงานโดยไม่ลดทอนประสิทธิภาพการทำงาน เครื่องอัดอากาศใช้เทคโนโลยีที่ทันสมัยเพื่อเพิ่มประสิทธิภาพการใช้พลังงาน ส่งผลให้สามารถลด ต้นทุนการดำเนินงาน (Operating Costs) ได้

2. ความทนทาน (Durability)

ได้รับการออกแบบให้สามารถรองรับการทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่มีความรุนแรงและสมบุกสมบัน เครื่องอัดอากาศได้รับการผลิตโดยใช้วัสดุและส่วนประกอบที่มีคุณภาพสูง เพื่อให้มีความน่าเชื่อถือในระยะยาวและลดความจำเป็นในการบำรุงรักษา

3. เทคโนโลยีขั้นสูง (Advanced Technology)

นำเทคโนโลยีล่าสุดมาใช้เพื่อเพิ่มประสิทธิภาพการทำงานของเครื่องอัดอากาศ เทคโนโลยีที่สำคัญ เช่น

Variable Speed Drive (VSD) ระบบขับเคลื่อนที่สามารถปรับความเร็วรอบให้เหมาะสมกับความต้องการใช้อากาศ
Advanced Control Systems ระบบควบคุมขั้นสูงสำหรับบริหารจัดการการทำงานของเครื่อง

Efficient Cooling Systems ระบบระบายความร้อนประสิทธิภาพสูง เทคโนโลยีเหล่านี้ช่วยเพิ่มประสิทธิภาพโดยรวมและสมรรถนะของเครื่องอัดอากาศ

ระบบลมอัดที่ใช้กันมี 2 แบบ คือ

ระบบลมสำหรับเครื่องมือวัด (Instrument Air System) เป็นระบบอากาศอัดแบบแห้ง (Dry) สะอาด (Clean) ใช้กับระบบเครื่องมือวัด เครื่องมือแพทย์ เป็นต้น
ระบบลมใช้บริการ (Service Air System) เป็นระบบอากาศ ใช้งานทั่วไป มีความชื้นอยู่ เช่นลมใช้เป่าทำความสอาด เติมยางรถยนต์ เป็นต้น

ประเภทของเครื่องอัดอากาศ

เครื่องอัดอากาศแบบ Positive Displacement
เครื่องอัดอากาศแบบ Dynamic

เครื่องอัดอากาศมีหลายประเภท โดยแต่ละประเภทได้รับการออกแบบให้เหมาะสมกับลักษณะงานที่แตกต่างกัน

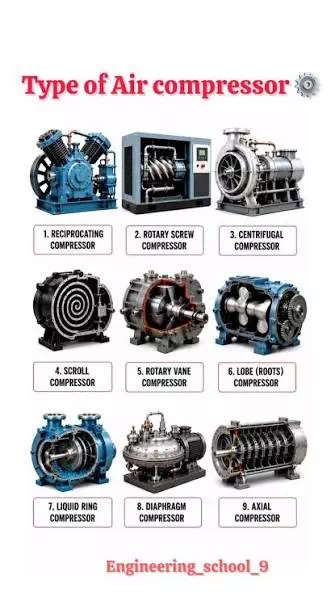

ชนิดของแอร์คอมเพรสเซอร์

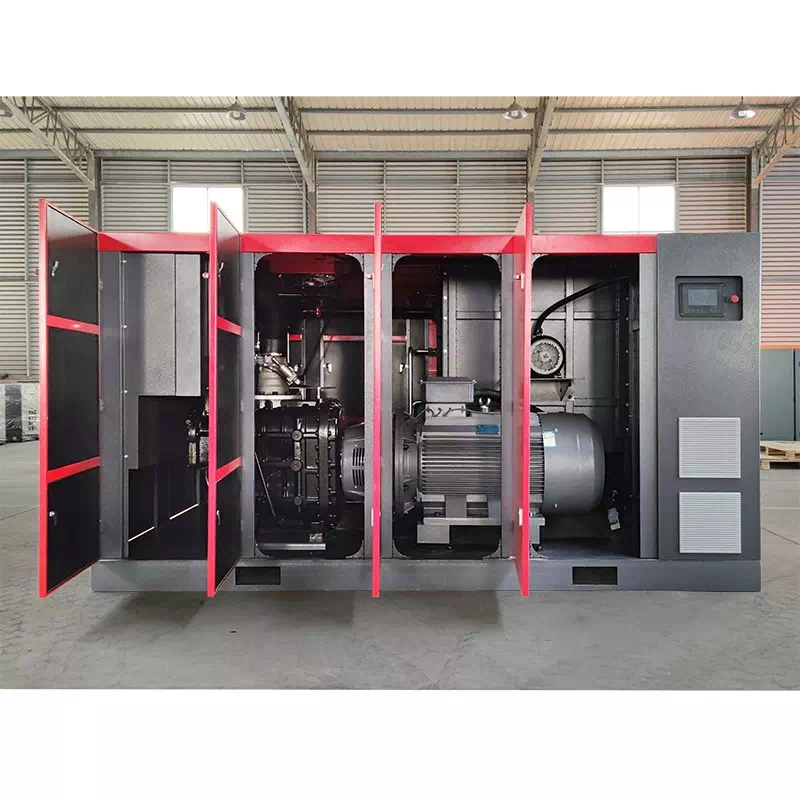

Compressor Package

1. เครื่องอัดอากาศแบบลูกสูบ (Piston / Reciprocating Compressors)

เครื่องอัดอากาศประเภทนี้ใช้ ลูกสูบ (Piston) ที่เคลื่อนที่ขึ้นและลงภายใน กระบอกสูบ (Cylinder) เพื่ออัดอากาศ
นิยมใช้ในงานขนาดเล็ก และมีจุดเด่นคือสามารถสร้าง แรงดันอากาศสูง (High Pressure) ได้

2. เครื่องอัดอากาศแบบสกรู (Screw Compressors)

เครื่องอัดอากาศประเภทนี้ใช้ สกรูสองตัวที่ขบเข้าหากัน (Interlocking Screws / Rotors) เพื่ออัดอากาศ
เหมาะสำหรับงานที่ต้องการ จ่ายอากาศอัดอย่างต่อเนื่อง (Continuous Air Supply) และมักพบในโรงงานอุตสาหกรรมขนาดกลางถึงขนาดใหญ่

3. เครื่องอัดอากาศแบบใบพัดหมุน (Rotary Vane Compressors)

เครื่องอัดอากาศประเภทนี้ใช้ ใบพัดหมุน (Rotary Vane) เพื่อกักอากาศไว้ในช่องหรือโพรงขนาดเล็ก จากนั้นจึงทำการอัดอากาศในขณะที่อากาศเคลื่อนที่ผ่านระบบ
มีประสิทธิภาพเหมาะสำหรับงาน ระดับเบาถึงปานกลาง (Light to Medium-Duty Applications)

4. เครื่องอัดอากาศแบบสโครล (Scroll Compressors)

เครื่องอัดอากาศประเภทนี้ใช้ แผ่นสโครลรูปเกลียวสองชุด (Spiral-Shaped Scrolls) ในการอัดอากาศ
โดยทั่วไปมีเสียงรบกวนต่ำและมีประสิทธิภาพสูงกว่าเครื่องอัดอากาศแบบลูกสูบ
นิยมใช้ในระบบขนาดเล็กที่ต้องการเสียงรบกวนต่ำ เช่น ระบบ HVAC (Heating, Ventilation and Air Conditioning)

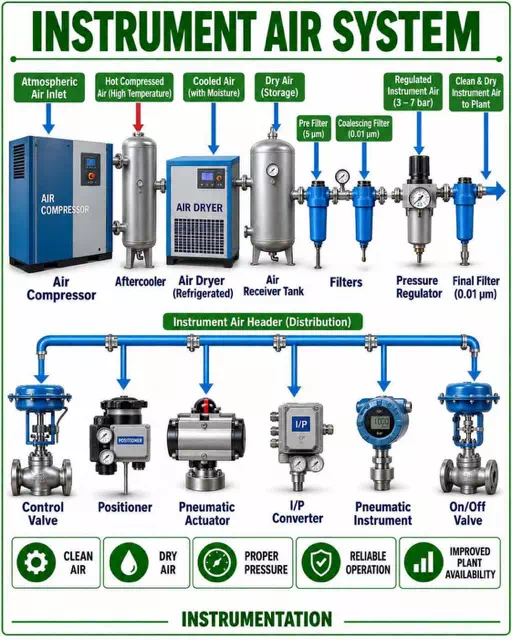

ขั้นตอนการผลิตและปรับปรุงคุณภาพอากาศ

Air Compressor —อัดอากาศจากบรรยากาศให้มีความดันสูงขึ้น ได้อากาศอัดร้อนที่มีความชื้นปนอยู่
Aftercooler — ระบายความร้อนของอากาศอัดให้เย็นลง ทำให้ไอน้ำบางส่วนควบแน่นและแยกออกได้ง่ายขึ้น
Air Dryer (Refrigerated) — ลดความชื้นในอากาศเพิ่มเติมด้วยการทำความเย็น ได้อากาศแห้งพร้อมใช้งาน
Air Receiver Tank — ถังเก็บสำรองอากาศแห้ง ช่วยรักษาความดันให้คงที่และรองรับความต้องการใช้งานที่เปลี่ยนแปลง
Filters (Pre Filter 5 µm / Coalescing Filter 0.01 µm) — กรองฝุ่นและละอองน้ำมัน/น้ำที่หลงเหลือออกจากอากาศตามลำดับความละเอียด
Pressure Regulator — ปรับลดและควบคุมความดันลมให้อยู่ในช่วงที่เหมาะสม (ประมาณ 3–7 bar) สำหรับอุปกรณ์เครื่องมือวัด
Final Filter (0.01 µm) — กรองละเอียดขั้นสุดท้ายก่อนจ่ายลมสะอาดและแห้งเข้าสู่โรงงาน

การกระจายลมสู่อุปกรณ์ในกระบวนการ

อากาศที่ผ่านการปรับปรุงคุณภาพแล้วจะถูกส่งผ่านท่อจ่ายหลัก (header) ไปยังอุปกรณ์ควบคุมต่าง ๆ ในกระบวนการ ได้แก่

Control Valve — วาล์วควบคุมอัตราการไหลของของไหลในกระบวนการ
Positioner — อุปกรณ์ควบคุมตำแหน่งของก้านวาล์วให้ตรงตามสัญญาณควบคุม
Pneumatic Actuator — ตัวขับเคลื่อนที่ใช้แรงลมในการเปิด-ปิดหรือปรับตำแหน่งวาล์ว
I/P Converter — แปลงสัญญาณไฟฟ้า (Current) เป็นสัญญาณลม (Pneumatic) เพื่อควบคุมอุปกรณ์
Pneumatic Instrument — เครื่องมือวัดที่ทำงานด้วยระบบลม
On/Off Valve — วาล์วเปิด-ปิดที่ขับเคลื่อนด้วยลมอัด

ประโยชน์ของระบบลมที่มีคุณภาพดี

Clean Air — ลมสะอาด ปราศจากฝุ่นและสิ่งปนเปื้อนที่อาจทำให้อุปกรณ์เสียหาย
Dry Air — ลมแห้ง ป้องกันการเกิดสนิมและความเสียหายจากความชื้นในอุปกรณ์
Proper Pressure — ความดันที่เหมาะสม ทำให้อุปกรณ์ทำงานได้อย่างแม่นยำ
Reliable Operation — การทำงานที่เชื่อถือได้ ลดการหยุดชะงักของกระบวนการ
Improved Plant Availability — เพิ่มความพร้อมใช้งานโดยรวมของโรงงาน

การใช้งานของเครื่องอัดอากาศ เครื่องอัดอากาศถูกนำไปใช้งานอย่างแพร่หลายในอุตสาหกรรมและงานประเภทต่าง ๆ ดังนี้

อุตสาหกรรมยานยนต์ (Automotive)

ใช้สำหรับขับเคลื่อน เครื่องมือนิวแมติก (Pneumatic Tools) ในงานซ่อมรถยนต์ การเติมลมยาง และงานพ่นสีรถยนต์

งานก่อสร้าง (Construction)

ใช้เป็นแหล่งพลังงานสำหรับเครื่องมือ เช่น สว่านลม (Pneumatic Drills), เครื่องสกัดหรือค้อนลม (Pneumatic Hammers) และ เครื่องพ่นทราย (Sandblasters)

อุตสาหกรรมการผลิต (Manufacturing)

ใช้สำหรับจ่ายอากาศอัดให้กับเครื่องจักร สายการประกอบ (Assembly Lines) และ ระบบบรรจุภัณฑ์ (Packaging Systems)

ระบบ HVAC

ใช้ในระบบ ปรับอากาศและทำความเย็น (Air Conditioning and Refrigeration Systems) ซึ่งเกี่ยวข้องกับกระบวนการควบคุมและจัดการระบบทำความเย็นและความร้อน

งานทางการแพทย์ (Medical)

ใช้สำหรับจ่ายอากาศอัดให้กับอุปกรณ์ทางการแพทย์ เช่น เครื่องมือทันตกรรม (Dental Tools) และ อุปกรณ์ช่วยหายใจ (Breathing Apparatus)

อุตสาหกรรมการเกษตร (Agriculture)

ใช้เป็นแหล่งพลังงานให้กับอุปกรณ์ เช่น ระบบ พ่นสารสำหรับพืช (Crop Spraying) เครื่องหยอดเมล็ด และระบบชลประทาน

คำแนะนำในการบำรุงรักษาเครื่องอัดอากาศ

เพื่อให้เครื่องอัดอากาศสามารถทำงานได้อย่างมีประสิทธิภาพสูงสุด การบำรุงรักษาอย่างสม่ำเสมอถือเป็นสิ่งสำคัญ โดยมีแนวทางดังนี้

1. เปลี่ยนถ่ายน้ำมันหล่อลื่น (Change the Oil) สำหรับเครื่องอัดอากาศที่ใช้ระบบ หล่อลื่นด้วยน้ำมัน (Oil-Lubricated Compressor) ควรเปลี่ยนน้ำมันตามระยะเวลาที่กำหนด เพื่อให้ชิ้นส่วนภายในเครื่องสามารถทำงานได้อย่างราบรื่นและลดการสึกหรอ

2. ทำความสะอาดตัวกรอง (Clean the Filters) ตัวกรองที่อุดตันสามารถทำให้ประสิทธิภาพของเครื่องอัดอากาศลดลง ควรตรวจสอบสภาพของตัวกรองเป็นประจำ และทำความสะอาดหรือเปลี่ยนตัวกรองตามความเหมาะสม

3. ตรวจสอบการรั่วไหล (Inspect for Leaks) การรั่วไหลของอากาศสามารถทำให้ประสิทธิภาพของระบบลดลง และทำให้เครื่องอัดอากาศต้องทำงานมากขึ้นโดยไม่จำเป็น ควรตรวจสอบ สายลม (Hoses) และ จุดเชื่อมต่อ (Connections) อย่างสม่ำเสมอ หากพบการรั่วไหลควรดำเนินการแก้ไขหรือขันจุดเชื่อมต่อให้แน่น

4. ระบายน้ำออกจากถังเก็บลม (Drain the Tank) ความชื้นจากอากาศจะเกิดการควบแน่นและสะสมอยู่ภายใน ถังเก็บลม (Air Tank / Air Receiver) หากปล่อยให้น้ำสะสมเป็นเวลานาน อาจทำให้เกิด การกัดกร่อน (Corrosion) ภายในถังได้ ดังนั้นควรระบายน้ำออกจากถังเป็นประจำ เพื่อกำจัดความชื้นที่สะสมอยู่

5. ตรวจสอบคุณภาพอากาศ (Monitor Air Quality) ควรตรวจสอบให้แน่ใจว่าอากาศที่นำไปใช้งานมีความสะอาดและมีคุณภาพเหมาะสม เพื่อป้องกันสิ่งปนเปื้อนเข้าสู่ระบบและสะสมภายในเครื่องอัดอากาศ สำหรับระบบที่ต้องการอากาศคุณภาพสูง เช่น Instrument Air อาจจำเป็นต้องติดตั้งอุปกรณ์เพิ่มเติม เช่น Air Dryer และ Air Filter เพื่อกำจัดความชื้น น้ำมัน และอนุภาคปนเปื้อนออกจากอากาศอัด

การยืดอายุการใช้งานของเครื่องอัดอากาศ

หากต้องการเพิ่มอายุการใช้งานของเครื่องอัดอากาศให้ได้สูงสุด โดยเฉพาะในช่วง 7–8 ปีแรก การบำรุงรักษาอย่างเหมาะสมถือเป็นปัจจัยสำคัญ หากได้รับการดูแลและบำรุงรักษาอย่างเหมาะสม เครื่องอัดอากาศสามารถให้ประสิทธิภาพการทำงานที่เชื่อถือได้เป็นระยะเวลา 10–15 ปี
