เทคโนโลยีปั๊มแบบจานเยื้องศูนย์
การแก้ไขปัญหาความท้าทายในการถ่ายเทของเหลวอันตราย และเหตุใดเทคโนโลยีปั๊มแบบจานเยื้องศูนย์จึงเป็นทางเลือกที่เหมาะสม
1. บทนำ (Introduction)
การลำเลียงของไหลในภาคอุตสาหกรรมจากจุดหนึ่งไปยังอีกจุดหนึ่งมีความสำคัญอย่างยิ่งต่อเศรษฐกิจโลก วิธีการลำเลียงของไหลมีหลายรูปแบบ โดยวิธีที่ใช้กันทั่วไป ได้แก่ การขนส่งด้วยรถบรรทุกและรถไฟ การขนถ่ายของเหลวเข้าและออกจากรถบรรทุกแทงก์และตู้บรรทุกของเหลวทางรถไฟเกิดขึ้นหลายพันครั้งต่อวันในโรงงานอุตสาหกรรมทั่วโลก
แม้จะเป็นกระบวนการที่ทำเป็นประจำ แต่ก็ยังมีความท้าทายทั้งด้านความปลอดภัยและต้นทุน
ในด้านความปลอดภัย ความเสี่ยงหลักของการถ่ายเทของไหล ได้แก่ การรั่วไหล (Leakage) และการหกรั่ว (Spillage) ซึ่งอาจก่อให้เกิดผลกระทบร้ายแรง ตั้งแต่มลพิษที่แพร่กระจายเป็นวงกว้างไปจนถึงอัคคีภัย
ในด้านต้นทุน การรั่วไหลและการหกรั่วทำให้สูญเสียผลิตภัณฑ์ เมื่อพิจารณาถึงจำนวนครั้งในการถ่ายเทของไหลทั่วโลก แม้จะมีการรั่วหรือหกเพียงเล็กน้อยในแต่ละครั้ง ก็สามารถสะสมเป็นความสูญเสียมูลค่าหลายล้านดอลลาร์ได้ นอกจากนี้ หากเกิดการรั่วไหล ยังจำเป็นต้องซ่อมบำรุงอุปกรณ์สูบจ่ายทันที ทำให้มีค่าใช้จ่ายเพิ่มขึ้น อีกปัญหาหนึ่งคือแรงเฉือนที่เกิดขึ้นเมื่อใช้เทคโนโลยีปั๊มที่ไม่เหมาะสมกับของไหลนั้น
ความท้าทายอีกประการหนึ่งคือคุณสมบัติของของเหลวแต่ละชนิด ซึ่งมีลักษณะเฉพาะและต้องการวิธีการสูบจ่ายที่แตกต่างกัน
2. ตัวอย่างของเหลวและความเสี่ยงในการถ่ายเท
ตัวอย่างของเหลวที่มีการขนส่งทางถนนหรือทางรถไฟ ได้แก่
- Isocyanates — ไอโซไซยาเนต
- Polyols — โพลิออล
- Styrene — สไตรีน
- Polymer emulsions — อิมัลชันพอลิเมอร์
- Phytosanitary products — ผลิตภัณฑ์อารักขาพืช
- Polyethylene glycol — พอลิเอทิลีนไกลคอล
- Cationic binder — สารยึดเกาะประจุบวก
- Fertilizers — ปุ๋ย
- Glucose — กลูโคส
- Molasses — กากน้ำตาล
- Dairy products — ผลิตภัณฑ์นม
- Wine — ไวน์
- Fruit concentrates — น้ำผลไม้เข้มข้น
ของเหลวเหล่านี้อาจมีคุณสมบัติอย่างน้อยหนึ่งข้อที่ต้องคำนึงถึง ได้แก่
- Flammable: ติดไฟได้
- Toxic: เป็นพิษ
- Hard to Seal: ซีลปิดผนึกได้ยาก
- Shear Sensitive: ไวต่อแรงเฉือน
หากผลิตภัณฑ์มีคุณสมบัติเสี่ยงอย่างน้อยหนึ่งข้อดังกล่าว จำเป็นต้องเลือกเทคโนโลยีปั๊มที่เหมาะสมสำหรับการขนถ่ายของเหลว เพื่อเพิ่มความปลอดภัยและลดความเสียหายที่อาจเกิดขึ้น
3. อันตรายจากการถ่ายเทของเหลว (Hazards)
การรั่วไหลจากอุปกรณ์สูบจ่ายมักเกิดขึ้นบริเวณซีลเชิงกล (Mechanical Seal)
ปั๊มที่ใช้ขนถ่ายของเหลวจากรถบรรทุกมักทำงานเป็นช่วง ๆ ไม่ได้เดินเครื่องอย่างต่อเนื่องหรือสม่ำเสมอ ลักษณะการทำงานเช่นนี้อาจสร้างปัญหาให้กับผลิตภัณฑ์ที่แห้งตัวหรือเกิดพอลิเมอไรเซชันเมื่ออยู่นิ่ง โดยเฉพาะเมื่อซีลเชิงกลเกิดการรั่ว ของเหลวดังกล่าวอาจรั่วออกจากซีลที่ชำรุดได้อย่างรวดเร็ว
การหกรั่วระหว่างถ่ายเทของเหลวแทบจะหลีกเลี่ยงได้ยาก เนื่องจากต้องถอดสายยางที่เชื่อมต่อระหว่างแทงก์รถบรรทุกกับปั๊มออกทุกครั้ง แม้จะเป็นของเหลวชนิดใดก็ตาม ก็ยังมีของเหลวตกค้างอยู่ภายในสายยางที่ถูกถอดออก จึงต้องมีขั้นตอนการจัดการของเหลวตกค้างและมาตรการป้องกันสำหรับพนักงาน
4. ปัญหาด้านต้นทุน (Cost Issues)
นอกเหนือจากค่าใช้จ่ายที่เกิดจากความเสี่ยงด้านความปลอดภัยแล้ว ต้นทุนหลักของปั๊มสำหรับการขนถ่ายของเหลวประกอบด้วย 3 ส่วน ได้แก่
- ค่าบำรุงรักษา (Maintenance)
- ค่าใช้จ่ายจากการหยุดทำงาน (Downtime)
- การสูญเสียผลิตภัณฑ์ (Product Loss)
4.1 ค่าบำรุงรักษา
ในที่สุดซีลเชิงกลก็มีโอกาสเกิดการรั่วไหลได้ ปัญหาจะยิ่งซับซ้อนขึ้นในงานบางประเภทที่จำเป็นต้องเดินเครื่องปั๊มอย่างต่อเนื่อง เช่น การถ่ายเทไอโซไซยาเนต
สารเคมีที่มีน้ำหนักโมเลกุลต่ำเหล่านี้ไม่สามารถปล่อยให้อยู่นิ่งได้ จึงต้องใช้ปั๊มที่เดินเครื่องอย่างต่อเนื่องเพื่อรักษาการเคลื่อนที่ของของเหลว แม้ในช่วงที่ไม่มีการขนถ่ายตามปกติ
หากซีลเชิงกลเสียหาย อาจทำให้เกิดการรั่วไหลอย่างรุนแรงและก่อให้เกิดค่าใช้จ่ายหลายด้าน เช่น
- การสูญเสียผลิตภัณฑ์
- ค่าซ่อมบำรุงซีล
- ค่าใช้จ่ายในการทำความสะอาดผลิตภัณฑ์ที่รั่วไหล
- การหยุดชะงักของกระบวนการผลิต
ค่าใช้จ่ายเหล่านี้สะสมเป็นภาระทางการเงินที่ไม่จำเป็นและส่งผลเสียต่อธุรกิจ
4.2 การหยุดทำงาน (Downtime)
เมื่อเกิดปัญหาจนไม่สามารถถ่ายเทของเหลวได้ จะทำให้เสียเวลาทั้งในขั้นตอนต้นทางและปลายทาง รวมถึงส่งผลกระทบต่อกระบวนการผลิตขั้นตอนถัดไป ยิ่งหยุดทำงานนานเท่าใด ความเสียหายด้านต้นทุนก็ยิ่งเพิ่มขึ้นเท่านั้น
4.3 การสูญเสียผลิตภัณฑ์ (Product Loss)
ของเหลวที่ขนถ่ายอาจมีมูลค่าสูง การสูญเสียผลิตภัณฑ์ไม่ว่าจะเกิดจากการหกรั่วครั้งใหญ่หรือการรั่วซึมอย่างช้า ๆ จากซีลเชิงกล ล้วนส่งผลต่อต้นทุน
เมื่อเวลาผ่านไป ค่าใช้จ่ายเหล่านี้จะยิ่งเพิ่มสูงขึ้น นอกจากมูลค่าของผลิตภัณฑ์ที่สูญเสียแล้ว ยังต้องเสียค่าใช้จ่ายในการทำความสะอาด โดยเฉพาะเมื่อเกิดการหกรั่วในปริมาณมาก
ตัวอย่างการใช้งาน: ปั๊มแบบจานเยื้องศูนย์สามารถสูบจ่ายสารแขวนลอยฟล็อกคูเลนต์ (Flocculent) ในโรงงานผลิตพอลิเมอร์ได้อย่างมีประสิทธิภาพ
5. หลักการทำงานของปั๊ม Mouvex (Mouvex Principle)

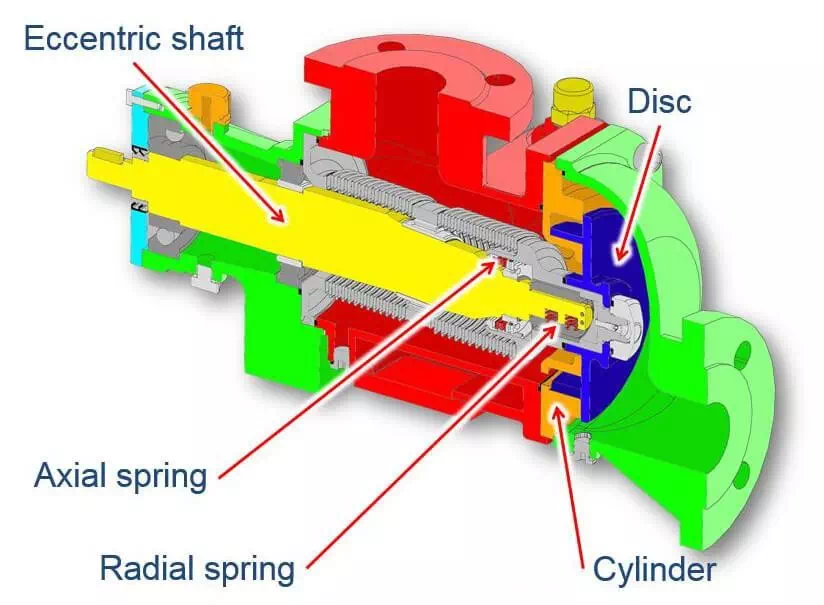

ปั๊มแบบจานเยื้องศูนย์ประกอบด้วยกระบอกสูบ (Cylinder) และชิ้นส่วนสูบจ่าย (Pumping Element) ที่ติดตั้งอยู่บนเพลาเยื้องศูนย์ (Eccentric Shaft)
เมื่อเพลาเยื้องศูนย์หมุน ชิ้นส่วนสูบจ่ายจะสร้างห้องสูบขึ้นภายในกระบอกสูบ โดยห้องสูบจะมีขนาดเพิ่มขึ้นบริเวณทางดูด ทำให้ของเหลวถูกดูดเข้าสู่ห้องสูบ
จากนั้นของเหลวจะเคลื่อนที่ไปยังทางจ่าย เมื่อห้องสูบมีขนาดลดลง ของเหลวจะถูกบีบออกไปยังท่อทางจ่าย
กระบวนการนี้ทำให้ปั๊มสามารถดูดและส่งของเหลวได้อย่างต่อเนื่องตามการหมุนของเพลา
6. การแก้ไขปัญหาด้วยเทคโนโลยี Mouvex
ปั๊ม Mouvex® แบบจานเยื้องศูนย์สามารถช่วยลดปัญหาที่เกิดจากการถ่ายเทของเหลวได้ ด้วยการออกแบบที่ใช้กระบอกสูบและชิ้นส่วนสูบจ่ายบนเพลาเยื้องศูนย์ เพื่อสร้างห้องสูบสำหรับดูดและส่งของเหลวตามหลักการข้างต้น
ระหว่างการขนถ่ายของเหลว ปั๊มชนิดนี้มีข้อดีดังต่อไปนี้
6.1 การไล่ของเหลวออกจากท่อ (Line Stripping)
ช่วยไล่ของเหลวออกจากสายยางทั้งด้านดูดและด้านจ่ายหลังเสร็จสิ้นการถ่ายเท ทำให้มีของเหลวตกค้างในสายยางน้อยที่สุด
ข้อดีคือช่วยให้การทำงานสะอาดและปลอดภัยขึ้น รวมถึงลดโอกาสที่ผลิตภัณฑ์จะหกรั่ว โดยเฉพาะอย่างยิ่งเมื่อถ่ายเทสารเคมีอันตราย
6.2 การดูดของเหลวได้ด้วยตัวเอง (Self-Priming)
สามารถดูดของเหลวจากแทงก์ใต้ดินได้ โดยสร้างสุญญากาศที่มีแรงดูดเพียงพอสำหรับยกของเหลวเข้าสู่ปั๊ม
6.3 ไม่มีซีลเชิงกล (No Mechanical Seal)
การออกแบบที่ไม่มีซีลเชิงกลช่วยลดความจำเป็นในการบำรุงรักษาซีล และลดความเสี่ยงจากการรั่วไหล ซึ่งช่วยลดเวลาหยุดทำงานของระบบ
6.4 การบำรุงรักษาตามระยะมีจำกัด
การบำรุงรักษาหลักที่ระบุในเอกสารคือการเปลี่ยนถ่ายน้ำมันหล่อลื่นระบบส่งกำลังทุก ๆ 24,000 ชั่วโมง เมื่ออุณหภูมิของผลิตภัณฑ์ที่สูบจ่ายไม่เกิน 80°C
สำหรับปั๊มที่เดินเครื่องต่อเนื่องตลอดทั้งปี ระยะเวลาดังกล่าวเทียบเท่ากับประมาณ 2.7 ปี
6.5 อัตราการไหลคงที่แม้ความหนืดเปลี่ยนแปลง
การขนถ่ายของเหลวมักดำเนินการในพื้นที่กลางแจ้ง ซึ่งอุณหภูมิแวดล้อมในฤดูหนาวและฤดูร้อนอาจแตกต่างกันมาก ส่งผลให้ความหนืดของของเหลวเปลี่ยนแปลงได้
ปั๊มชนิดนี้ได้รับการออกแบบให้รักษาอัตราการไหลได้อย่างสม่ำเสมอ แม้ความหนืดของผลิตภัณฑ์จะเปลี่ยนไป
6.6 อัตราการไหลคงที่แม้แรงดันเปลี่ยนแปลง
เมื่อเติมของเหลวเข้าถังจากด้านล่าง แรงดันด้านจ่ายจะเพิ่มขึ้นตามระดับของเหลวที่สูงขึ้น ปั๊มชนิดนี้ได้รับการออกแบบให้สามารถรักษาอัตราการไหลได้แม้แรงดันเปลี่ยนแปลง
6.7 แรงเฉือนต่ำ (Low Shear)
ช่วยลดแรงเฉือนที่กระทำต่อผลิตภัณฑ์ที่มีความเปราะบางหรือไวต่อแรงเฉือน จึงเหมาะกับของเหลวที่ต้องรักษาคุณสมบัติเดิมระหว่างการสูบจ่าย
6.8 สามารถเดินเครื่องขณะไม่มีของเหลวได้ชั่วคราว (Dry-Run Capability)
สามารถเดินเครื่องขณะไม่มีของเหลวได้นานสูงสุด 5 นาที แม้ในพื้นที่ที่อยู่ภายใต้ข้อกำหนด ATEX สำหรับบรรยากาศที่อาจเกิดการระเบิด ทั้งนี้ต้องเป็นไปตามเงื่อนไขการใช้งานที่ผู้ผลิตกำหนด

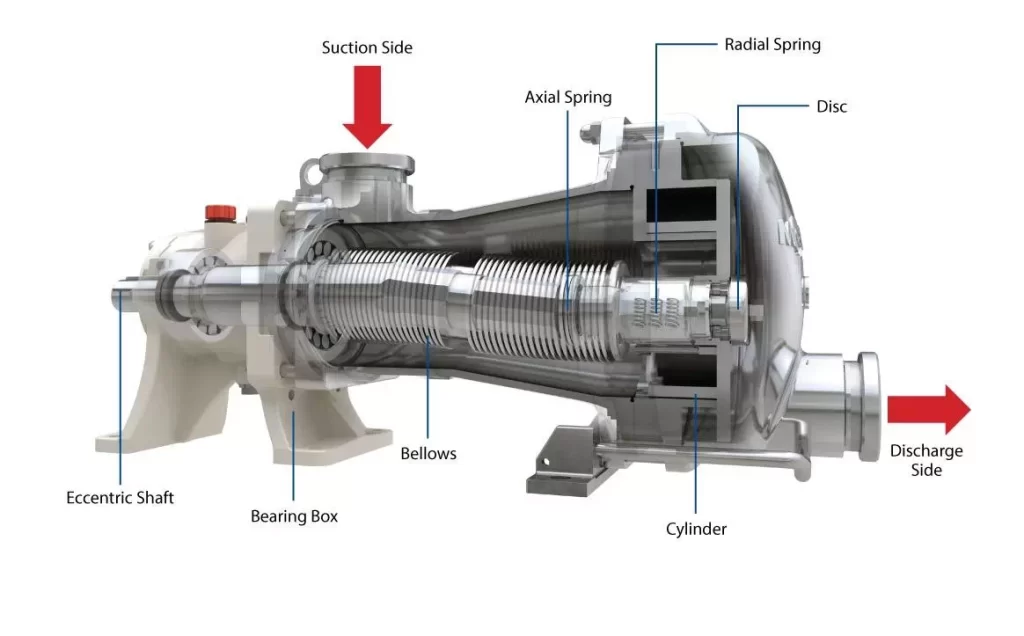

7. คุณสมบัติด้านโครงสร้างและส่วนประกอบของปั๊ม
สรุปคุณสมบัติตามแผนภาพในเอกสารต้นฉบับ

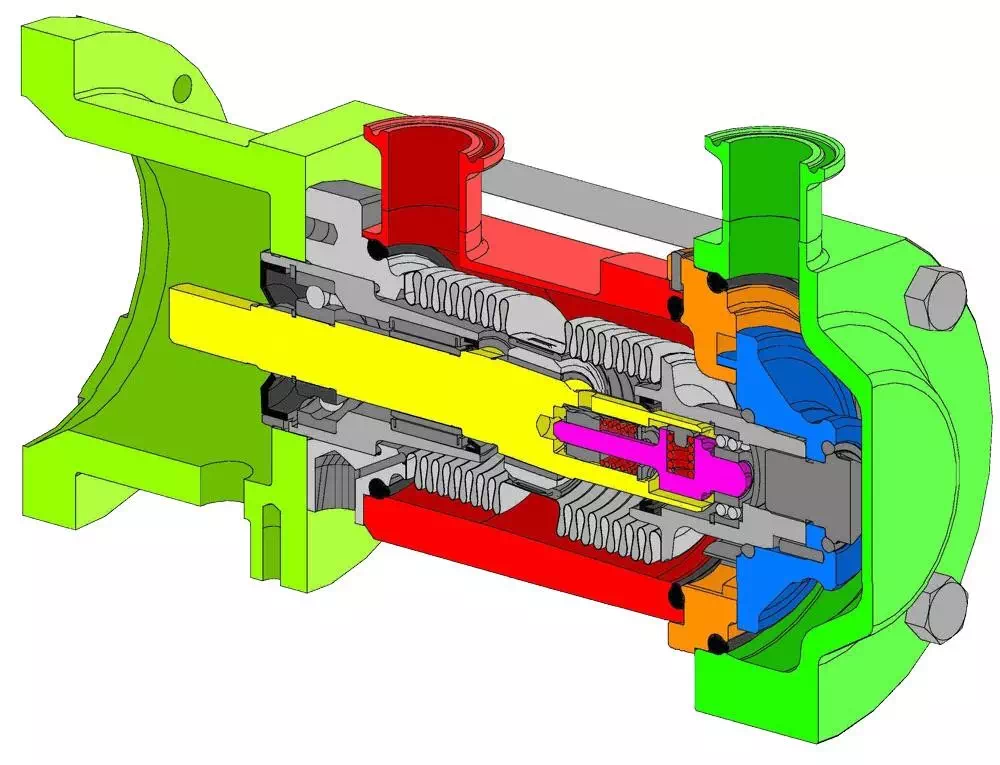

เบลโลว์ (Bellows)
- เบลโลว์หลายชั้นช่วยป้องกันไม่ให้ผลิตภัณฑ์รั่วออกสู่ภายนอก
- ไม่จำเป็นต้องใช้ระบบขับเคลื่อนด้วยแม่เหล็ก
- มีระบบตรวจติดตามสภาพเบลโลว์เป็นอุปกรณ์เสริม
เพลา (Shaft)
• ใช้เพลาเดี่ยวขนาดใหญ่
• รองรับด้วยตลับลูกปืนแบบลูกกลิ้ง (Roller Bearings)
ระบบหล่อลื่น (Lubrication)
- ใช้น้ำมันหล่อลื่นเกรดอาหาร
- เปลี่ยนถ่ายน้ำมันทุก 24,000 ชั่วโมง เมื่ออุณหภูมิต่ำกว่า 80°C (176°F)
ชิ้นส่วนที่สึกหรอ (Wear Parts)
มีชิ้นส่วนที่สึกหรอหลักเพียง 2 ชิ้น ได้แก่
- กระบอกสูบ (Cylinder) วัสดุ 316L
- จานสูบ (Disc) วัสดุ CY55nBI-M ตามเอกสารต้นฉบับ

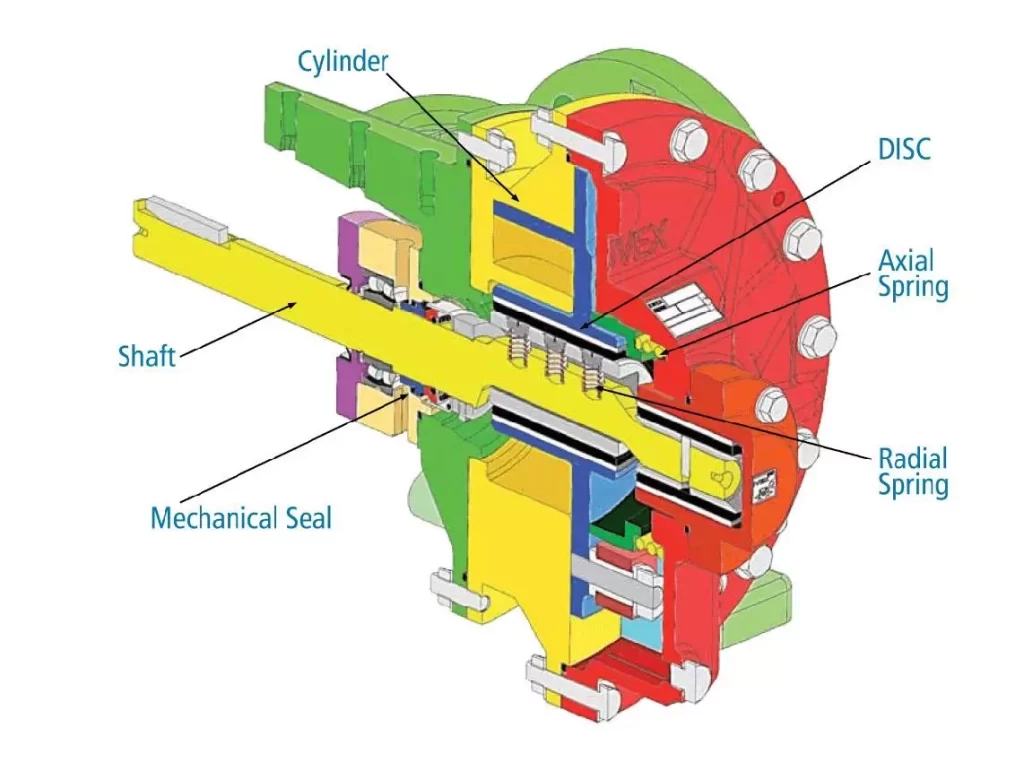

ระบบสปริง (Spring System)
ใช้ระบบสปริงในแนวแกนและแนวรัศมี โดยช่วยให้ชิ้นส่วนสูบจ่ายสัมผัสกันอย่างต่อเนื่อง ส่งผลให้
- การลื่นไถลภายในมีน้อยมาก
- ประสิทธิภาพเชิงปริมาตรสูง
- สร้างสุญญากาศด้านดูดได้สูง
- มีแรงดันด้านจ่ายที่เหมาะสมกับการทำงาน
ความสะดวกในการทำความสะอาด (Convenience & Cleanliness)
- ออกแบบให้ระบายของเหลวออกได้หมดและทำความสะอาดได้ง่าย
- ผลิตภัณฑ์สัมผัสกับชิ้นส่วนหลักเพียง 4 ส่วน ได้แก่ ตัวเรือน เบลโลว์ จานสูบและกระบอกสูบ รวมถึงโอริงแบบอยู่กับที่จำนวนเล็กน้อย
- ไม่มีบูช ไม่มีซีลเชิงกล และไม่มีแม่เหล็ก
ข้อต่อ (Connections)
มีข้อต่อให้เลือกหลายรูปแบบ รวมถึงมาตรฐาน ISO PN16 และ ANSI 150
8. เปรียบเทียบเทคโนโลยีปั๊มแบบจานเยื้องศูนย์กับปั๊มชนิดอื่น
ปั๊ม Mouvex แบบจานเยื้องศูนย์ที่ไม่มีซีลเชิงกลได้รับการพิสูจน์แล้วว่ามีสมรรถนะและความน่าเชื่อถือสูง จึงเหมาะสำหรับงานสูบจ่ายที่มีความท้าทายหลายประเภท และมีข้อได้เปรียบที่ปั๊มแบบดั้งเดิมบางชนิดไม่สามารถให้ได้
8.1 ปั๊มสกรูโพรงก้าวหน้า (Progressive Cavity Pump)
ปั๊มชนิดนี้มีจุดเด่นในการจัดการของแข็งและให้แรงเฉือนต่ำมาก แต่มีข้อจำกัดสำคัญสำหรับอุตสาหกรรมสีและสารเคลือบผิว ได้แก่
- ไม่มีการออกแบบแบบไร้ซีลเชิงกล
- ไม่สามารถดูดของเหลวได้ด้วยตัวเอง
- ไม่สามารถเดินเครื่องขณะไม่มีของเหลวได้โดยไม่เสี่ยงต่อความเสียหายร้ายแรง
- ไม่สามารถกู้คืนผลิตภัณฑ์ตกค้างในระบบได้ตามคุณสมบัติที่กล่าวถึงในเอกสาร
- มีขนาดใหญ่ โดยตัวปั๊มอาจมีความยาวประมาณสองเท่าของปั๊มชนิดที่นำมาเปรียบเทียบ
- บำรุงรักษายากและมีค่าใช้จ่ายสูง
8.2 ปั๊มสกรูคู่ (Twin Screw Pump)
ปั๊มสกรูคู่มีสมรรถนะที่ดีในด้านแรงดัน อัตราการไหล และความสามารถในการทำความสะอาด แต่ยังมีข้อจำกัดในคุณสมบัติสำคัญ เช่น
- ไม่สามารถกู้คืนผลิตภัณฑ์ได้ตามคุณสมบัติของปั๊มที่กล่าวถึงในเอกสาร
- ไม่ได้ออกแบบให้ทำงานแบบไร้ซีลเชิงกล
- ไม่รองรับการเดินเครื่องขณะไม่มีของเหลวตามคุณสมบัติที่ต้องการ
- มีต้นทุนเริ่มต้นสูง
- แม้จะมีแรงเฉือนค่อนข้างต่ำ แต่ยังถนอมผลิตภัณฑ์ได้ไม่ดีเท่าปั๊มแบบจานเยื้องศูนย์
8.3 ปั๊มเฟือง (Gear Pump)
ปั๊มเฟืองเป็นตัวเลือกที่นิยมใช้ เนื่องจากสามารถสูบจ่ายของเหลวที่มีความหนืดสูงได้ แต่มีข้อจำกัด ได้แก่
- ซีลอาจรั่วไหลมากเกินไป
- ไม่สามารถดูดของเหลวได้ด้วยตัวเอง
- อัตราการไหลลดลงเมื่อชิ้นส่วนเริ่มสึกหรอ
- ความเร็วของของเหลวภายในสูง ทำให้เกิดแรงเฉือนและส่งผลต่อคุณสมบัติของของไหล
- เมื่อแรงดันเพิ่มขึ้นและความหนืดลดลง อาจเกิดการไหลย้อนผ่านช่องว่างภายในปั๊ม (Internal Slip) มากขึ้น
8.4 ปั๊มโลบ (Lobe Pump)
ปั๊มโลบมีหลักการทำงานคล้ายกับปั๊มเฟือง จึงมีข้อจำกัดหลายประการเช่นเดียวกัน
นอกจากนี้ ปั๊มโลบต้องใช้ซีลกับเพลาสองชุด ทำให้ค่าใช้จ่ายด้านซีลเพิ่มขึ้นเป็นสองเท่า และเพิ่มโอกาสการรั่วไหลด้วย
8.5 ตารางเปรียบเทียบคุณสมบัติ
เอกสารต้นฉบับแสดงตารางเปรียบเทียบระหว่างปั๊ม 5 ประเภท ได้แก่ Mouvex Eccentric Disc, Twin Screw, Progressive Cavity, Gear และ Lobe โดยมีหัวข้อเปรียบเทียบดังนี้
| คุณสมบัติ | ความหมาย |
| Self-Priming | ความสามารถในการดูดของเหลวได้ด้วยตัวเอง |
| Run Dry Capability | ความสามารถในการเดินเครื่องขณะไม่มีของเหลว |
| Clean-in-Place (CIP) | ความสามารถในการทำความสะอาดภายในระบบโดยไม่ต้องถอดอุปกรณ์ |
| Seal-Less Design | การออกแบบที่ไม่มีซีลเชิงกล |
| Shear | ระดับแรงเฉือนที่กระทำต่อของเหลว |
| Product Recovery | ความสามารถในการกู้คืนผลิตภัณฑ์ที่ตกค้าง |
| Ease of Maintenance | ความสะดวกในการบำรุงรักษา |
หมายเหตุ: ข้อความที่ดึงได้จากไฟล์ต้นฉบับไม่สามารถระบุตำแหน่งคะแนนของทุกช่องในตารางได้อย่างชัดเจน จึงไม่ใส่คะแนนเปรียบเทียบรายรุ่นเพิ่มเติมนอกเหนือจากข้อมูลที่อ่านได้
9. บทสรุป (Conclusion)
ข้อดีอีกประการหนึ่งของปั๊ม Mouvex Eccentric Disc คือเป็นอุปกรณ์ที่สามารถใช้งานได้หลากหลายประเภท
ในอุตสาหกรรมสีและสารเคลือบผิว สามารถนำไปใช้สูบจ่ายผลิตภัณฑ์หลายชนิด เช่น
- เม็ดสี (Pigments)
- เรซิน (Resins)
- ตัวทำละลาย (Solvents)
- สารเติมแต่ง (Additives)
ความสามารถเหล่านี้ทำให้เทคโนโลยีจานเยื้องศูนย์เป็นทางเลือกที่เหมาะสมสำหรับงานที่มีปัญหาเกี่ยวกับซีลปั๊ม ความสามารถในการดูดของเหลว แรงเฉือนที่กระทำต่อผลิตภัณฑ์ และประสิทธิภาพเชิงปริมาตร
ด้วยคุณสมบัติเฉพาะ เช่น การทำงานโดยลดความเสี่ยงการรั่วไหลและการไล่ผลิตภัณฑ์ออกจากท่อได้ดี ปั๊มชนิดนี้จึงมีความยืดหยุ่นสูง สามารถใช้กับของเหลวความหนืดต่ำ ของเหลวความหนืดสูง และวัสดุที่มีคุณสมบัติขัดสีสูงได้ภายในกระบวนการเดียว โดยใช้ปั๊มตัวเดียวกัน
ดังนั้น ปั๊ม Mouvex แบบจานเยื้องศูนย์จึงไม่ได้เป็นเพียงอุปกรณ์ที่ออกแบบมาเพื่อให้ใช้งานได้ยาวนานและมีประสิทธิภาพมากขึ้น แต่ยังเป็นอุปกรณ์อเนกประสงค์ที่อาจช่วยแก้ปัญหางานสูบจ่ายที่ซับซ้อนในอุตสาหกรรมสีและสารเคลือบผิวได้อีกด้วย
