Cooling Towers

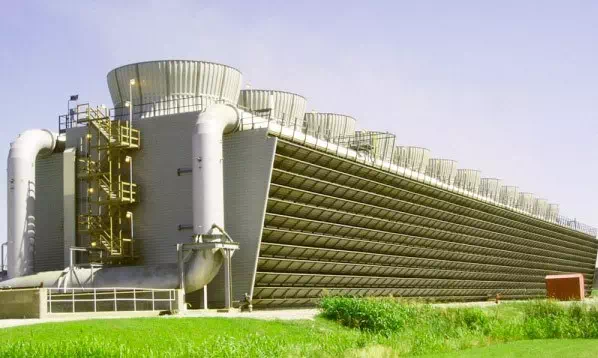

หอหล่อเย็น หรือคูลลิงทาวเวอร์ หรืออุปกรณ์หล่อเย็น

หอหล่อเย็น หรือคูลลิงทาวเวอร์ หรืออุปกรณ์หล่อเย็น คืออุปกรณ์ทำความเย็น โดยมีหลักการแลกเปลี่ยนความร้อนผ่านสารทำความเย็น สารทำความเย็นจะทำหน้าที่ปรับลดอุณหภูมิของน้ำหรือของเหลวให้เย็นลง เพื่อนำน้ำเย็นไปใช้ในระบบปรับอากาศขนาดใหญ่ (AHU/FCU) หรือใช้ในกระบวนการผลิตทางอุตสาหกรรม น้ำเย็นนี้จะช่วยควบคุมความร้อนเครื่องจักร ป้องกันความเสียหาย และเพิ่มประสิทธิภาพการทำงาน โดยมีหลักการแลกเปลี่ยนความร้อนผ่านสารทำความเย็น

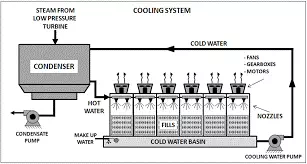

การทำงานของระบบน้ำที่เกี่ยวกับหอหล่อเย็น

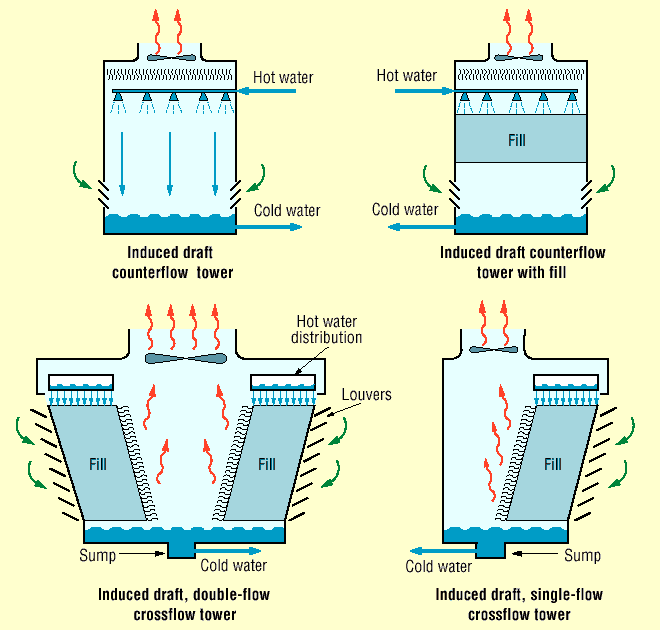

การทำงานของระบบหล่อเย็นแบบต่างๆ

ระบบหล่อเย็น (Cooling System) เป็นเทคโนโลยีที่สำคัญในอุตสาหกรรมหลายประเภท เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมการผลิตพลังงาน อุตสาหกรรมการผลิตอาหารและเครื่องดื่ม และอุตสาหกรรมอื่นๆอีกมากมาย

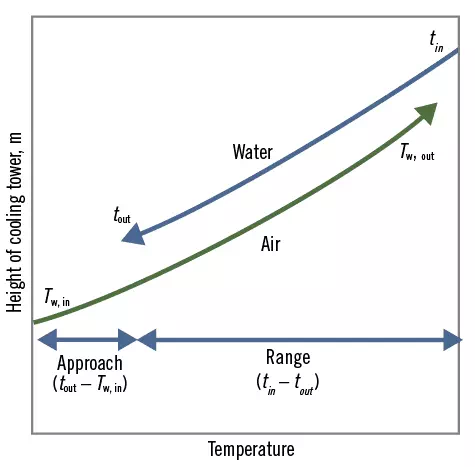

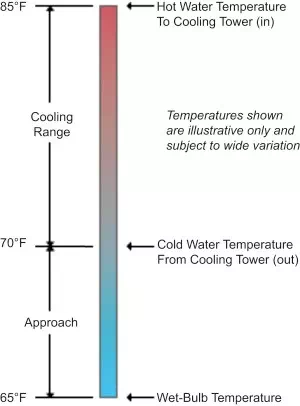

ความสามารถในการถ่ายเทความร้อนตามอุณภูมิขึ้นกับ Wet bult และอุณภูมิการแอพโพรช

ความสัมพันธ์ระหว่าง Wet bulb temperature, Approaching temperature, Water flow, Air flow และ Heat load ต่อสมรรถนะของหอหล่อเย็น

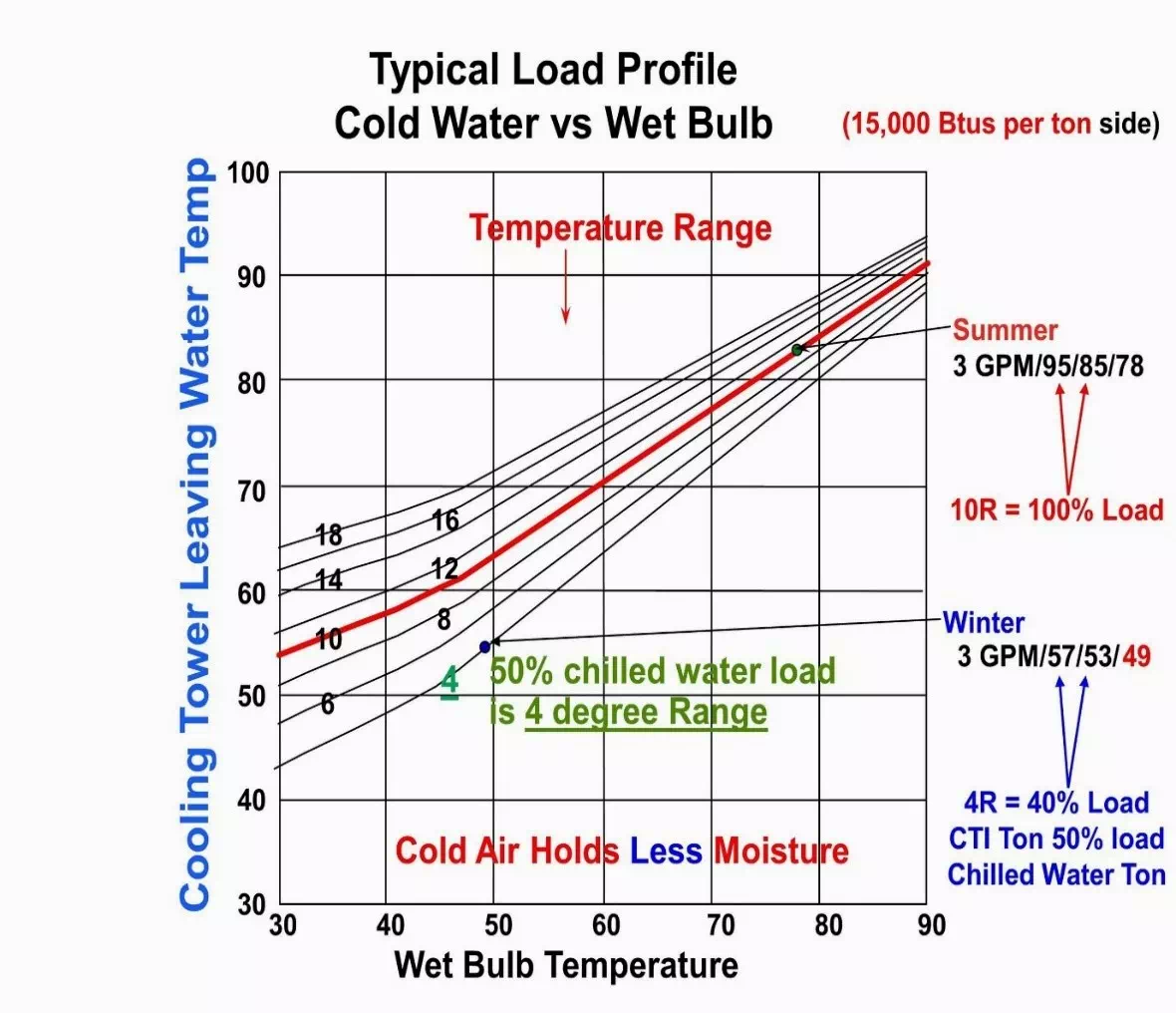

การรับภาระ (Load) ของ CT เทียบอุณหภูมิน้ำขาเข้ากับอุณหภูมิ Wet bulb

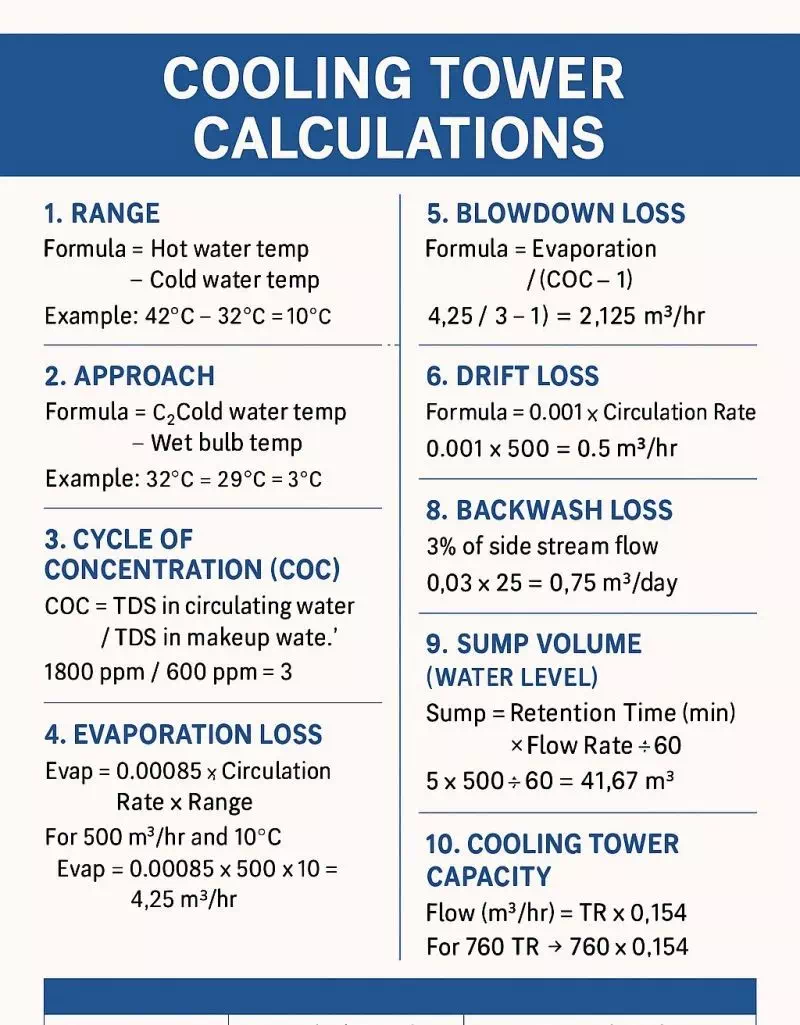

สูตรต่างของการคำนวณของหอหล่อเย็น

 ระบบน้ำหล่อเย็นแบ่งเป็น 2 ประเภทใหญ่ ๆ ตามการใหลของน้ำ คือ

• ระบบที่มีการหมุนเวียน (Recirculating cooling water systems) คือ ระบบที่มีการหมุนเวียนเอาน้ำที่ใช้ไปหล่อเย็นแล้ว มาลดอุณหภูมิลงแล้วนำกลับไปใช้หล่อเย็นอีก
• ระบบที่นำน้ำหล่อเย็นที่ปล่อยทิ้ง (Once-through cooling water system) คือ ระบบที่นำน้ำหล่อเย็นไประบายความร้อนแล้วปล่อยทิ้งไปเลย โดยไม่มีการหมุนเวียนมาใช้อีก

ระบบหล่อเย็นแบ่งตามประเภทการใช้งาน

ระบบหล่อเย็นมีหลายประเภท แต่ละประเภทมีลักษณะและการใช้งานที่แตกต่างกันออกไป ดังนี้

1. ระบบหล่อเย็นด้วยน้ำ (Water Cooling System)
   1. ใช้น้ำเป็นตัวกลางในการดูดซับความร้อนจากเครื่องจักรแล้วนำไปปล่อยออกในสถานที่ที่เตรียมไว้ เช่น หอคอยน้ำ (Cooling Tower)
   1. ระบบนี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตพลังงานและการผลิตอาหาร
2. ระบบหล่อเย็นด้วยอากาศ (Air Cooling System)
   1. ใช้อากาศเป็นตัวกลางในการดูดซับและปล่อยความร้อนออกจากเครื่องจักร
   1. เหมาะสำหรับอุปกรณ์ที่ไม่ต้องการการระบายความร้อนในปริมาณมาก เช่น คอมพิวเตอร์และอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก
3. ระบบหล่อเย็นด้วยน้ำมัน (Oil Cooling System)
   1. ใช้น้ำมันเป็นตัวกลางในการดูดซับและถ่ายเทความร้อน
   1. นิยมใช้ในอุปกรณ์ที่ต้องการการหล่อลื่นและระบายความร้อนไปพร้อมกัน เช่น ระบบเกียร์และระบบเครื่องยนต์บางประเภท

ระบบหล่อเย็นประกอบด้วยองค์ประกอบหลักๆ ดังนี้

1. เครื่องปั๊มน้ำ (Pump)
   • ทำหน้าที่ในการส่งน้ำหรือตัวกลางหล่อเย็นให้ไหลเวียนผ่านระบบ
2. เครื่องแลกเปลี่ยนความร้อน (Fin, Heat Exchanger)
   • ทำหน้าที่ในการแลกเปลี่ยนความร้อนระหว่างเครื่องจักรหรือตัวกลางหล่อเย็นกับสิ่งแวดล้อม
3. ท่อและวาล์ว (Pipes and Valves)
   • ทำหน้าที่ในการนำพาน้ำหรือตัวกลางหล่อเย็นไปยังจุดต่างๆ ในระบบ

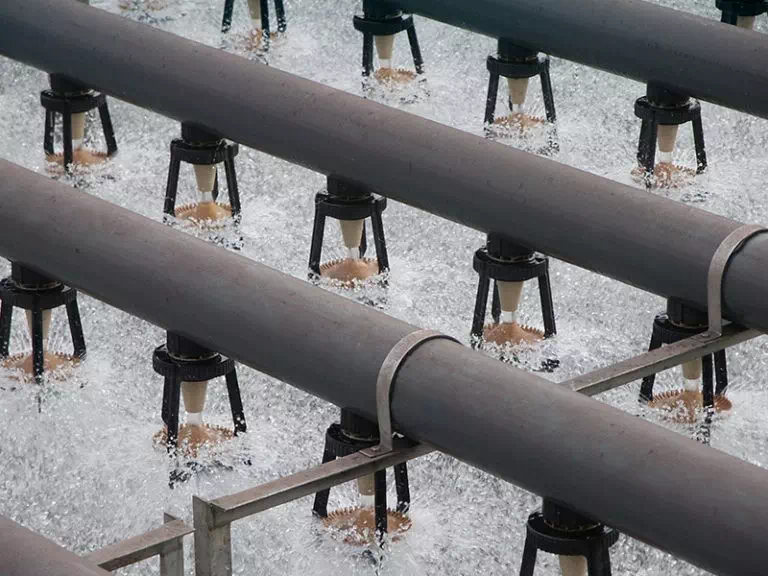

4. ระบบกระจายน้ำ (Water distribution system, Nozzle)
5. ระบบควบคุม (Control System)
   • ทำหน้าที่ในการตรวจสอบและควบคุมอุณหภูมิและการไหลของตัวกลางหล่อเย็น

ระบบหล่อเย็นมีความสำคัญอย่างยิ่งในอุตสาหกรรม เนื่องจาก

1. ป้องกันการเสียหายของเครื่องจักร
   • เครื่องจักรที่ทำงานที่อุณหภูมิสูงเกินไปอาจเกิดความเสียหายได้ ระบบหล่อเย็นช่วยควบคุมอุณหภูมิให้อยู่ในระดับที่ปลอดภัย
2. เพิ่มประสิทธิภาพการทำงาน
   • การทำงานที่อุณหภูมิที่เหมาะสมช่วยให้เครื่องจักรทำงานได้อย่างมีประสิทธิภาพสูงสุด
3. ยืดอายุการใช้งานของเครื่องจักร
   • การควบคุมอุณหภูมิช่วยลดการสึกหรอของเครื่องจักร ทำให้มีอายุการใช้งานยาวนานขึ้น

ปัญหาที่เกิดในระบบน้ำหล่อเย็น

ปัญหาการกัดกร่อน (Corrosion)

• ทำให้เกิดรู บริเวณพื้นผิวโลหะ
• เกิดการอุดตันของสนิมเหล็กในท่อ
• ประสิทธิภาพในการแลกเปลียนความร้อนของอุปกรณ์ และเปลี่ยนความร้อนลดลง

ปัญหาของอุปกรณ์เครื่องหล่อเย็นแบ่งเป็นด้านโปรเซส และด้านอุปกรณ์ย่อย ซึ่งต้องออกแบบ เลือกอุปกรณ์ ติดตั้ง และบำรุงรักษาให้ถูกต้อง จึงจะรักษาความน่าเชื่อถือ และประสิทธิภาพเครื่องหล่อเย็นใว้ ได้

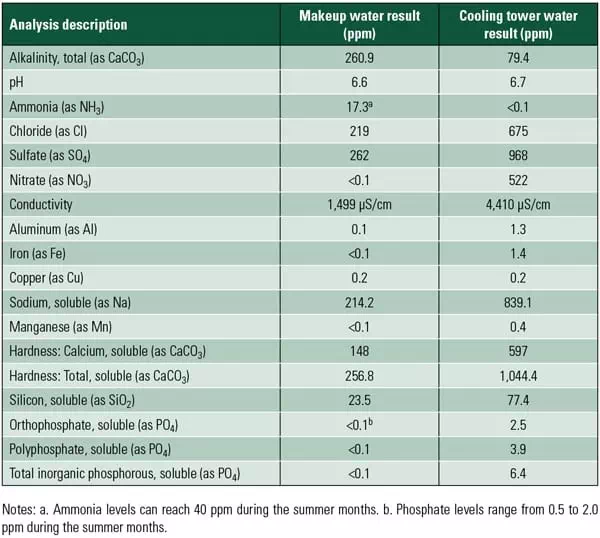

การควบคมคุณภาพของน้ำที่ใช้ในระบบของเครื่องหล่อเย็น เพื่อลดการเกิดการกัดกร่อน การเกิดตะกรัน

การพัฒนาและนวัตกรรมของระบบระบบเกียร์ คัปปลิ้ง และวัสดุคอมโพสิต ซึ่งเป็นแกนหลักของระบบส่งกำลังภายในหอหล่อเย็น เมื่อศูนย์ข้อมูลขยายขนาดมากขึ้น มีดาต้าเซ็นเตอร์เกิดขึ้น เทคโนโลยีเหล่านี้กำลังกำหนดขีดความสามารถใหม่ในด้านสมรรถนะ ความน่าเชื่อถือ และความยั่งยืน

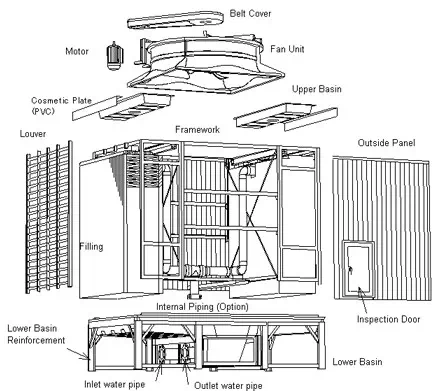

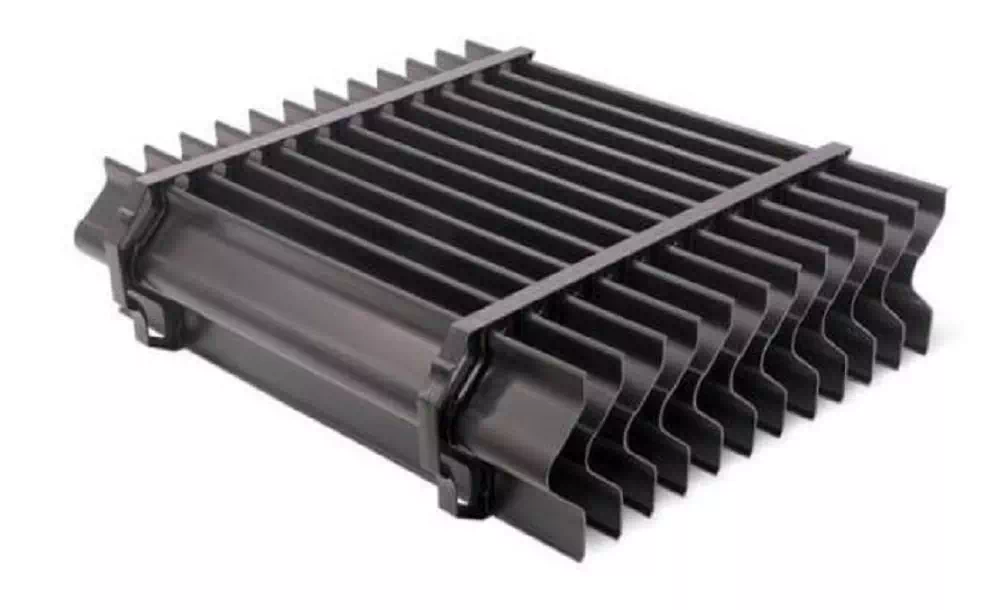

อุปกรณ์ภายในหอหล่อเย็น

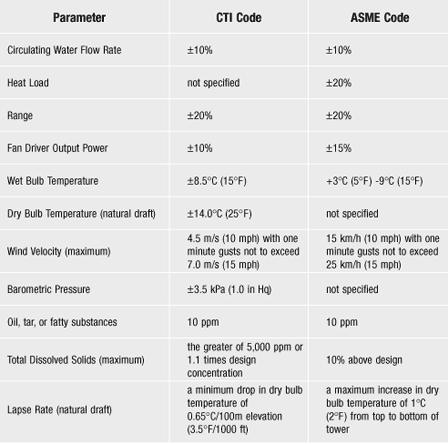

หอหล่อเย็นทำหน้าที่เป็นระบบระบายความร้อน โดยถ่ายเทความร้อนส่วนเกินจากกระบวนการอุตสาหกรรมออกสู่บรรยากาศอย่างปลอดภัย น้ำจะถูกหมุนเวียนผ่านหอหล่อเย็น และถูกทำให้เย็นลงด้วยอากาศ ไม่ว่าจะเป็นการไหลของอากาศตามธรรมชาติหรือด้วยระบบกลไก ก่อนจะถูกนำกลับไปใช้ใหม่ในระบบ โดยมีมาตรฐานในการออกแบบควบคุมของสมาคม เช่น CTI และ ASME

หอหล่อเย็นมักทำงานในสภาพแวดล้อมที่รุนแรงและซับซ้อน ซึ่งเต็มไปด้วยความชื้นสูง บรรยากาศที่กัดกร่อน และภาระความร้อนที่เปลี่ยนแปลงตลอดเวลา ระบบกลไกที่ใช้ขับพัดลม รวมถึงเกียร์ คัปปลิ้ง และเบรก จำเป็นต้องทนต่อสภาวะเหล่านี้ พร้อมทั้งรักษาประสิทธิภาพการทำงานที่แม่นยำและสม่ำเสมออย่างยิ่ง

คอมโปเน้นท์ที่สำคัญต่างๆของหอหล่าเย็น

บทบาทของเกียร์ คัปปลิ้ง และเบรกพัดลม

ภายในหอหล่อเย็น ระบบขับเคลื่อนเชิงกลทำหน้าที่จ่ายพลังงานให้กับพัดลมขนาดใหญ่ ซึ่งเป็นหัวใจของการแลกเปลี่ยนความร้อน

    ศูนย์กลางของระบบนี้คือ เกียร์ (Gearbox) ซึ่งมีหน้าที่หลักในการถ่ายทอดแรงบิดจากมอเตอร์ไปยังเพลาพัดลม เกียร์เหล่านี้มักใช้เฟืองสไปรัลเบเวล (Spiral Bevel) และระบบทดรอบสองขั้น (Double-reduction) และถูกออกแบบมาเพื่อรองรับแรงบิดสูงในสภาพแวดล้อมที่รุนแรงและมีความชื้นสูง

    เพื่อให้มีอายุการใช้งานยาวนานและสมรรถนะที่เชื่อถือได้ เกียร์ที่ใช้ในหอหล่อเย็นจะต้องเป็นไปตามมาตรฐานของสมาคมผู้ผลิตเกียร์อเมริกัน (AGMA) และสถาบันเทคโนโลยีการหล่อเย็น (CTI) โดยคุณลักษณะสำคัญตามมาตรฐานเหล่านี้ ได้แก่:

• ระบบหล่อลื่นแบบไม่ใช้ปั๊ม ซึ่งใช้ออยล์สลิงเกอร์และช่องทางภายในในการกระจายน้ำมันหล่อลื่นอย่างมีประสิทธิภาพ
• โครงสร้างเหล็กหล่อ เพื่อช่วยลดการสั่นสะเทือนและเพิ่มความแข็งแรงของโครงสร้าง
• ครีบแนวตั้งหรือระบบระบายความร้อนแบบพาสซีฟอื่น ๆ เพื่อจัดการความร้อนโดยไม่ต้องใช้อุปกรณ์ระบายความร้อนภายนอก
• ตลับลูกปืนแบบลูกกลิ้ง ที่ออกแบบมาให้มีอายุการใช้งานยาวนานภายใต้ภาระโหลดต่อเนื่อง

คัปปลิ้ง (Coupling) ทำหน้าที่เชื่อมต่อมอเตอร์เข้ากับเกียร์หรือเพลาพัดลม และต้องสามารถรองรับการเยื้องศูนย์ การสั่นสะเทือน และการขยายตัวจากความร้อน ในช่วงหลายทศวรรษที่ผ่านมา อุตสาหกรรมได้หันมาใช้คัปปลิ้งแบบคอมโพสิตมากขึ้น ซึ่งมีข้อดีหลายประการ เช่น:

• น้ำหนักเบา ช่วยให้ติดตั้งง่ายและลดภาระที่ตลับลูกปืน
• ทนต่อการกัดกร่อน ซึ่งมีความสำคัญอย่างยิ่งในสภาพแวดล้อมที่เปียกและมีสารเคมี
• รองรับการเยื้องศูนย์ได้สูง ลดความจำเป็นในการตั้งศูนย์ที่แม่นยำและการใช้ตัวรองรับกลาง
• ทนต่อความล้า (Fatigue) ทำให้อายุการใช้งานยาวนานขึ้นและลดความถี่ในการบำรุงรักษา

เบรกพัดลมและอุปกรณ์ป้องกันการหมุนย้อนกลับ

อุปกรณ์เหล่านี้ช่วยป้องกันการหมุนย้อนกลับของพัดลม (Windmilling) ซึ่งอาจเกิดขึ้นเมื่อพัดลมสัมผัสกับลมแรงในช่วงที่ระบบหยุดทำงาน

    การหมุนย้อนกลับนี้อาจสร้างความเสียหายให้กับอุปกรณ์ที่เชื่อมต่ออยู่ และก่อให้เกิดความเสี่ยงด้านความปลอดภัย ระบบเบรกซึ่งประกอบด้วยแบ็กสต็อปแบบใช้สปริงและกลไกเบรกที่ควบคุมเชิงกล ช่วยให้ผู้ปฏิบัติงานมั่นใจได้ว่าจะสามารถป้องกันอันตรายจากอุปกรณ์ที่กำลังหมุนได้

ประโยชน์ของระบบส่งกำลังสมัยใหม่

มาตรฐานจาก AGMA (American gear manufacturing association) และCTI (Cooling tower institute) ได้ผลักดันให้เกิดการผสานเทคโนโลยีเกียร์ คัปปลิ้ง และเบรกขั้นสูงสู่ยุคใหม่ของสมรรถนะ ความน่าเชื่อถือ และความสะดวกในการบำรุงรักษา เกิดประโยชน์สำคัญหลายประการ ได้แก่:

1. ลดความต้องการในการบำรุงรักษา
   คัปปลิ้งคอมโพสิตมักช่วยขจัดความจำเป็นในการใช้ตลับลูกปืนรองรับ (Steady Bearing) ซึ่งเดิมใช้พยุงเพลาที่ยาว ส่งผลให้จำนวนชิ้นส่วนที่ต้องตรวจสอบ หล่อลื่น และเปลี่ยนลดลง ลดต้นทุนการบำรุงรักษา และเพิ่มเวลาการเดินเครื่อง (Uptime)
2. สมรรถนะเชิงกลที่ดีขึ้น
   วัสดุคอมโพสิต เช่น กราไฟต์หรืออีพ็อกซี มีความแข็งแรงและน้ำหนักเบา ช่วยให้สามารถใช้ช่วงเพลาที่ยาวขึ้นโดยไม่ต้องมีตัวรองรับกลาง และลดภาระที่ตลับลูกปืนจากแรงยื่น (Overhung Load) ได้มากถึง 80% ส่งผลให้การทำงานราบรื่นขึ้น ลดการสั่นสะเทือน และยืดอายุการใช้งานของตลับลูกปืน
3. อายุการใช้งานด้านความล้าแบบไม่จำกัด (Infinite Fatigue Life)
   ต่างจากชิ้นส่วนโลหะที่อาจเกิดความล้าจนเสียหายตามกาลเวลา คัปปลิ้งคอมโพสิตสามารถออกแบบให้มีอายุการใช้งานด้านความล้าในทางทฤษฎีแบบไม่จำกัด ภายใต้เงื่อนไขการใช้งานตามพิกัด ซึ่งมีความสำคัญอย่างยิ่งในหอหล่อเย็นที่ต้องเผชิญกับแรงโหลดแบบเป็นวัฏจักรอย่างต่อเนื่อง
4. การติดตั้งที่ง่ายขึ้น
   เพลาคอมโพสิตมีน้ำหนักน้อยกว่าเพลาเหล็กแบบเดิมมากกว่า 75% ทำให้สามารถติดตั้งได้โดยไม่ต้องใช้อุปกรณ์ยกขนาดใหญ่ ช่วยลดเวลาในการติดตั้งและเพิ่มความปลอดภัยให้กับคนซ่อมบำรุง
5. ความทนทานต่อสภาพแวดล้อมที่เหนือกว่า
   วัสดุคอมโพสิตสามารถปรับสูตรให้ทนต่อภัยคุกคามเฉพาะด้านสิ่งแวดล้อม เช่น บรรยากาศที่มีคลอรีนสูง รังสี UV และการกัดกร่อนจากสารเคมี สารเติมแต่งอย่างคาร์บอนแบล็กช่วยเพิ่มการป้องกันรังสี UV ขณะที่ชิ้นส่วนยืดหยุ่นที่ห่อหุ้มอยู่ภายในช่วยป้องกันการสึกหรอและการกัดกร่อนจากความเค้น

การบำรุงรักษาและการพิจารณาตลอดวงจรอายุการใช้งานของชิ้นส่วน

ชิ้นส่วนของหอหล่อเย็นต้องเผชิญกับการสึกหรอและความเครียดจากสภาพแวดล้อมอย่างต่อเนื่อง ดังนั้น ความง่ายในการบำรุงรักษาและอายุการใช้งานของชิ้นส่วน จึงเป็นปัจจัยสำคัญในการออกแบบ ระบบสมัยใหม่มักถูกพัฒนาให้มีสิ่งเหล่านี้:

• ชิ้นส่วนแบบโมดูลาร์ ที่สามารถถอดเปลี่ยนหรือซ่อมบำรุงแยกจากกันได้
• มิติมาตรฐาน เพื่อให้สามารถใช้งานร่วมกันได้ระหว่างผู้ผลิตหลายราย
• เซนเซอร์ตรวจวัดการสั่นสะเทือน อุณหภูมิ และระดับน้ำมัน เพื่อรองรับการบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance)
• วัสดุและสารเคลือบที่ทนต่อการกัดกร่อน เพื่อยืดอายุการใช้งาน

ต้นทุนตลอดอายุการใช้งาน (Life cycle) ได้รับผลกระทบจากระยะเวลาการจัดส่งและความพร้อมของอะไหล่ทดแทน ผู้ผลิตจึงตอบสนองด้วยกระบวนการผลิตที่คล่องตัวมากขึ้นและบริการเร่งด่วน เพื่อลดระยะเวลาหยุดทำงานของระบบโดยรวม

หอหล่อเย็นกับของศูนย์ข้อมูล

แม้ว่าหอหล่อเย็นจะเป็นองค์ประกอบสำคัญในภาคอุตสาหกรรม แต่บทบาทของมันในโครงสร้างพื้นฐานของศูนย์ข้อมูลกลับทวีความสำคัญมากขึ้นเรื่อย ๆ ศูนย์ข้อมูลสร้างความร้อนจำนวนมหาศาล และหอหล่อเย็นเป็นโซลูชันที่มีประสิทธิภาพและสามารถขยายขนาดได้ในการจัดการความร้อน

ในสภาพแวดล้อมเหล่านี้ต้องเผชิญ ได้แก่:

• การทำงานต่อเนื่อง โดยแทบไม่ยอมให้เกิดการหยุดชะงัก
• อุณหภูมิแวดล้อมสูงและภาระโหลดที่เปลี่ยนแปลง
• ข้อกำหนดด้านประสิทธิภาพพลังงานที่เข้มงวด

ระบบส่งกำลังขั้นสูงที่ใช้เทคโนโลยีสมัยใหม่ เช่น วัสดุคอมโพสิตน้ำหนักเบา เกียร์ประสิทธิภาพสูง และระบบตรวจสอบอัจฉริยะ สามารถตอบโจทย์ได้เป็นอย่างดี ความสามารถในการลดการใช้พลังงาน ลดความซับซ้อนในการบำรุงรักษา และทนต่อสภาพแวดล้อมที่รุนแรง ทำให้ระบบเหล่านี้เป็นส่วนสำคัญของการระบายความร้อนของศูนย์ข้อมูล

ความทนทาน คือความท้าทายที่ขับเคลื่อนด้วยข้อมูล

เมื่ออุตสาหกรรมพัฒนาและศูนย์ข้อมูลขยายตัว ชิ้นส่วนที่ขับเคลื่อนหอหล่อเย็นเหล่านี้ก็ต้องพัฒนาให้ทัน พร้อมมอบสมรรถนะ ความน่าเชื่อถือ และความยั่งยืน

นวัตกรรมในระบบเกียร์ คัปปลิ้ง และวัสดุคอมโพสิต ช่วยอัปเกรดทางเทคนิค แต่ยังเป็นการสนับสนุนเชิงกลยุทธ์ เพื่อเพิ่มเวลาเดินเครื่อง ประสิทธิภาพ และมูลค่าในระยะยาว ช่วยให้ผู้ใช้งานมั่นใจได้ว่าระบบหล่อเย็นของตนมีความพร้อมในปัจจุบัน และสามารถรับมือกับอนาคตได้
